ABB 1SBP260109R1001 | XO08R2 继电器输出模块 | AC500系统高可靠性I/O解决方案

描述

关键技术规格

• 产品型号: 1SBP260109R1001 (XO08R2)
• 制造商: ABB
• 所属系统: AC500 / AC500-S / AC500-eCo / AC500-eco 可编程逻辑控制器（PLC）I/O扩展系统
• 输出类型: 机电式继电器（常开触点，Form A）
• 通道数量: 8点，独立隔离
• 额定切换电压: 最大 AC 250 V / DC 250 V
• 额定切换电流: 2 A（阻性负载，每通道）
• 电气寿命: ≥100,000 次操作（在额定负载下）
• 响应时间: ≤10 ms（典型值，吸合+释放）
• 安装方式: 标准 DIN 导轨（符合 IEC 60715），支持热插拔（需系统配置允许）

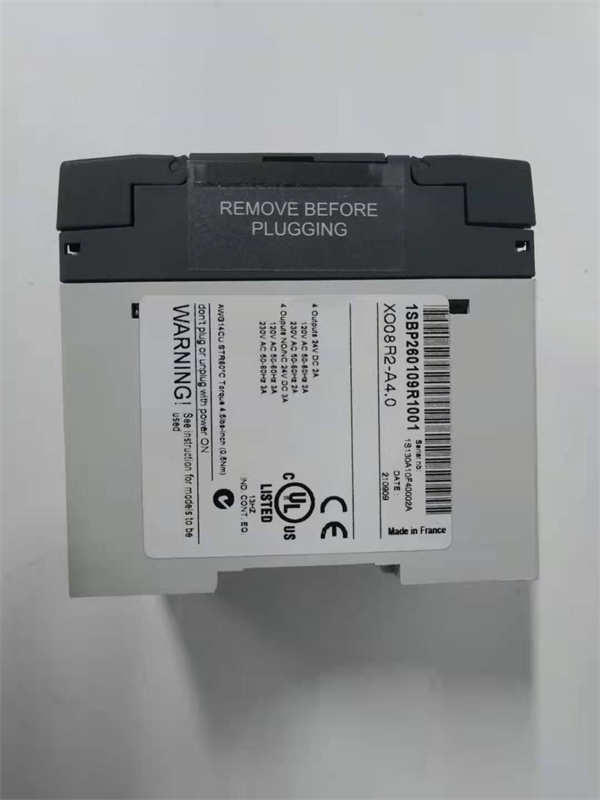

ABB 1SBP260109R1001 XO08R2

功能定位与应用场景分析

ABB XO08R2（订货号 1SBP260109R1001）是AC500系列PLC平台中用于驱动中小功率交直流负载的标准继电器输出模块。该模块专为需要强电气隔离、宽电压适应性和直接驱动能力的工业控制场景设计，有效弥补了晶体管输出模块在驱动感性负载（如接触器线圈、电磁阀）或交流设备时的局限性。其采用独立通道继电器结构，避免单点故障扩散，同时支持热插拔（在兼容系统中），显著提升产线维护效率。

典型应用场景包括：

• 场景一：用于食品饮料灌装线、包装机械或物料输送系统中，直接控制小型电机启停、气动电磁阀或报警指示灯。
• 场景二：作为OEM设备的标准输出接口，嵌入到水处理泵站、暖通空调（HVAC）机组或小型能源管理系统中。
• 场景三：用于仍在运行的早期AC500项目的维护替换，尤其适用于原厂逐步减产但现场仍需长期稳定运行的关键设备。

质量标准与测试流程

继电器输出模块的触点粘连、线圈开路或响应延迟可能直接导致执行机构误动作，进而引发安全事故或生产中断。因此，我们以工业级可靠性为唯一验收标准，对每一块 XO08R2 执行全流程验证：

• 外观与清洁：检查模块外壳无裂纹、端子无腐蚀，确认标签清晰且与订货号一致；使用ESD安全工具清除运输残留物。
• 上机实测：模块安装至真实ABB AC500测试平台（含PM554 CPU及TB511端子块），在带载状态下进行不少于24小时连续循环开关测试（每通道≥5,000次动作）。
• 功能诊断：通过自动测试系统对每个通道施加AC 230V / DC 24V阻性负载，测量触点压降（<50 mV）、响应时间及回跳抑制性能；同时验证热插拔信号反馈（若启用）。
• 质保承诺：仅通过全部电气性能、机械寿命与系统通信测试的模块方可出库，并提供12个月功能性故障质保，覆盖触点熔焊、线圈断路及通道失效等关键失效模式。

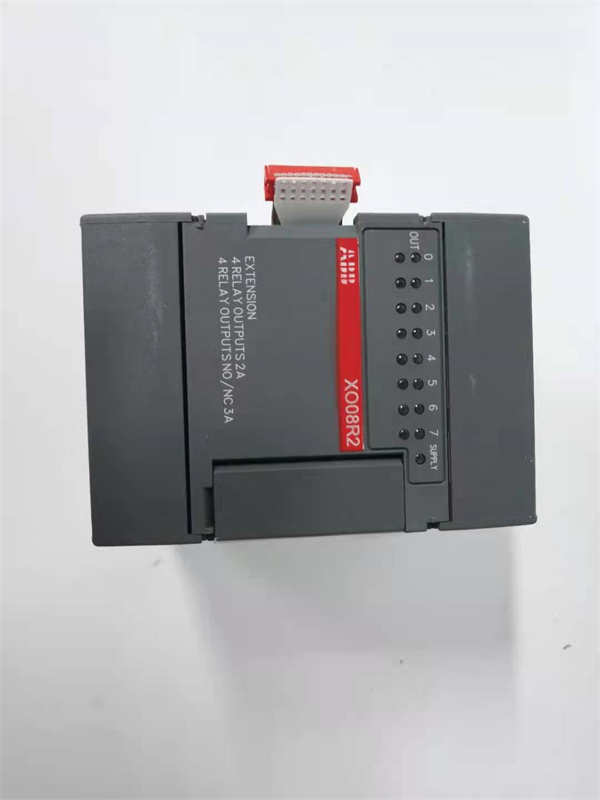

ABB 1SBP260109R1001 XO08R2

兼容性与升级路径 (技术支持)

为确保 1SBP260109R1001 (XO08R2) 在您的系统中无缝集成，我们的技术顾问提示以下关键兼容性要点：

• 硬件/固件：该模块兼容AC500-S、AC500-eCo及AC500-eco全系列CPU，无需特殊固件；但在AC500-Pro系统中需确认I/O映射与诊断使能配置。
• 配套组件：必须使用ABB TB51x系列可插拔端子块（如TB511）；老式TB50x端子针脚定义不同，存在接线错误风险。
• 替代关系：XO08R2 是 XO08R1 的升级版本，主要改进为增强触点材料与EMC性能；不可反向替换。若仅需4通道输出，可评估成本更低的 XO04R2 模块。
