ABB 1MRK002133-ABR02 模拟数字转换模块 – 高效能自动化控制核心

描述

ABB 1MRK002133-ABr02 是一款由ABB公司制造的模拟数字转换模块 (Analog Digital Module)，它具有时间同步 (Time Synchronization) 功能。该模块旨在提供高精度、多通道的模拟到数字转换能力，是工业自动化和控制系统中不可或缺的组件。

其主要功能是将来自现场设备（如传感器、变送器）的模拟信号（电压或电流）高精度地转换为数字信号。这些数字信号随后可以被PLC、DCS或其他控制系统读取和处理，从而实现对工业过程的精确监测、控制和数据采集。

1MRK002133-ABr02 的关键特性在于其时间同步能力，这对于需要高精度时间戳和多通道同步测量的应用至关重要，例如在电力系统保护、高速数据采集和过程控制中。此外，它通常具备坚固耐用的工业级设计，以适应恶劣的工业环境。

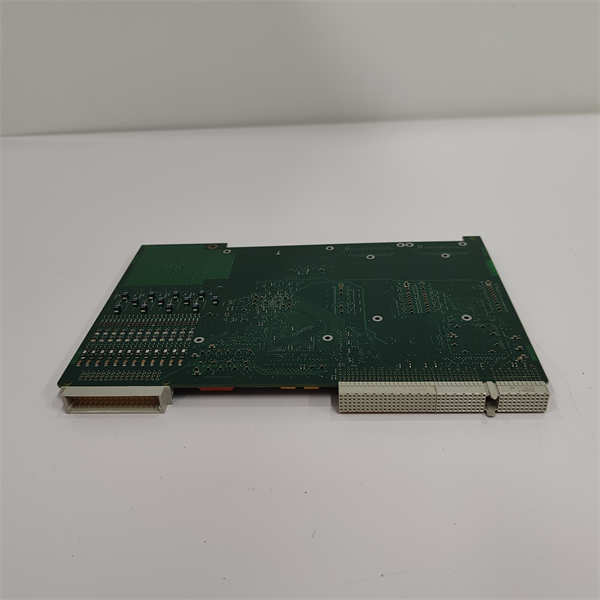

1MRK002133-ABr02 ABB

技术规格

主要特点和优势

ABB 1MRK002133-ABr02 模拟数字模块以其高精度、多功能性和时间同步能力，为工业自动化应用提供了显著优势：

高精度与高分辨率： 具备16位ADC分辨率和高达100 kSPS的采样率，能够精确捕捉和转换模拟信号，确保测量数据的准确性和可靠性，即使是微小的信号变化也能被有效识别。

灵活的输入范围和增益： 每个ADC通道都具有可编程的输入范围（±10 V, ±5 V, ±2.5 V）和可编程增益放大器（PGA）。这使得模块能够与各种传感器和现场设备兼容，并优化信号的转换精度，以适应不同的输入信号强度。

精确时间同步： 这是该模块的关键特性。其±100 ns的时间同步精度确保了在分布式控制系统或需要多通道数据同步的应用中，所有测量数据都带有精确的时间戳，这对于事件分析、故障诊断和高性能控制至关重要。

多通道功能： 提供多个模拟输入通道（通常为2或12通道），允许同时监测和采集多个过程变量，简化了系统布线和集成。

内置诊断与补偿： 模块包含电压参考和温度传感器。电压参考确保了转换的稳定性和准确性，而温度传感器可以测量模块自身温度并进行温度相关的误差补偿，提高了在不同环境温度下的测量一致性。

紧凑的工业级设计： 模块设计紧凑，易于集成到控制柜中，通常支持DIN导轨安装。其坚固的结构和EMC（电磁兼容性）性能使其能够承受恶劣的工业环境，保证长期稳定运行。

广泛的应用兼容性： 兼容主流的PLC和DCS系统，使得该模块能够无缝集成到ABB或其他自动化厂商的控制架构中，用于各种工业过程的监测和控制。

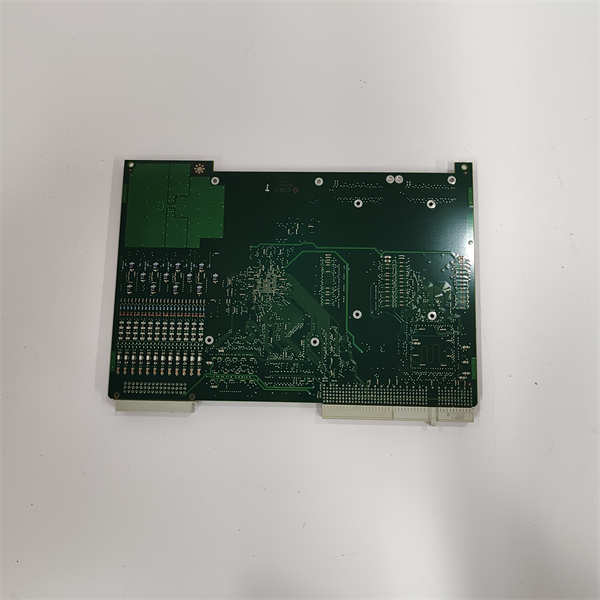

1MRK002133-ABr02 ABB

应用领域

ABB 1MRK002133-ABr02 模拟数字模块以其高精度、高速采样和时间同步功能，广泛应用于需要精确模拟信号采集和时间同步的工业自动化和过程控制领域。

电力系统自动化和保护：

• 变电站自动化：在变电站中采集电压、电流、频率等模拟量信号，用于状态监测、故障录波、保护继电器的输入以及SCADA系统的数据更新。其时间同步功能对于事件的精确时间戳至关重要。
• 发电机组控制：监测发电机输出参数、汽轮机/燃气轮机传感器数据，实现精确的并网和功率控制。

过程控制和工厂自动化：

• 石油和天然气：在炼油厂、化工厂和天然气处理厂中，采集温度、压力、流量、液位等模拟量信号，用于精确的过程控制和安全联锁。
• 化工行业：在反应釜、蒸馏塔等设备中，实现对关键工艺参数的精确监测和控制。
• 制药和食品饮料：在需要严格控制环境参数和过程变量的生产线中，提供高精度的模拟量输入，确保产品质量和合规性。

机械制造和机床控制：

• 精密运动控制：在需要高精度反馈的伺服系统中，采集位置、速度、加速度等模拟量信号，实现精确的闭环控制。
• 质量检测系统：用于在线或离线检测产品尺寸、形状、表面缺陷等，需要高精度的模拟量输入。

水/废水处理：

• 监测水质参数（如pH值、电导率、浊度）、流量、液位等，实现自动化泵站和处理过程的优化控制。

环境监测：

• 在空气质量监测站、水文监测站等场合，采集各种环境传感器（如污染物浓度、气象参数）的模拟信号，用于数据分析和预警。

相关产品

与ABB 1MRK002133-ABr02 模拟数字模块相关联的产品主要包括ABB的自动化系统平台、其他I/O模块、控制器以及配套的工程工具和软件。

• ABB 自动化控制系统:

  • ABB Ability System 800xA: 这是一个高度集成的自动化平台，1MRK002133-ABr02 模块很可能作为其I/O子系统的一部分，用于采集现场模拟量数据。
  • ABB Advant Master / Advant OCS: ABB早期的DCS系统，该模块可能兼容这些系统的I/O接口。
  • ABB Freelance DCS: 另一款DCS系统，提供灵活的控制解决方案。
  • ABB AC 800PEC (Power Electronic Controller): 如果该模块用于电力电子控制应用，它可能会与AC 800PEC控制器协同工作，实现高速、高精度的测量和控制。
  • ABB Relion 670 系列保护继电器: 部分信息提及该模块可能与Relion 670系列产品相关，这表明它可能用于电力系统保护和控制中的模拟量输入。

• ABB I/O 模块系列:

  • 其他模拟量输入 (AI) 模块: ABB提供各种模拟量输入模块，具有不同通道数、分辨率和功能，用于满足不同应用的需求。
  • 模拟量输出 (AO) 模块: 用于将数字控制信号转换为模拟量输出，驱动现场执行器。
  • 数字量输入 (DI) / 数字量输出 (DO) 模块: 用于开关量信号的采集和控制。

• ABB 控制器和处理器:

  • CPU 模块: 作为控制系统的核心，处理来自I/O模块的数据并执行控制逻辑。
  • 通信模块: 用于将I/O数据传输到控制器或SCADA系统。

• ABB 工程工具和软件:

  • Control Builder: 用于配置和编程ABB控制器的工程软件。
  • Operator Workplace: 用于操作员监控和控制过程的HMI软件。
  • Diagnostic Tools: 用于系统诊断和故障排除的软件工具。

• 现场传感器和变送器:

  • 各种工业传感器（如温度传感器、压力变送器、流量计、液位计等）是 1MRK002133-ABr02 的数据来源。

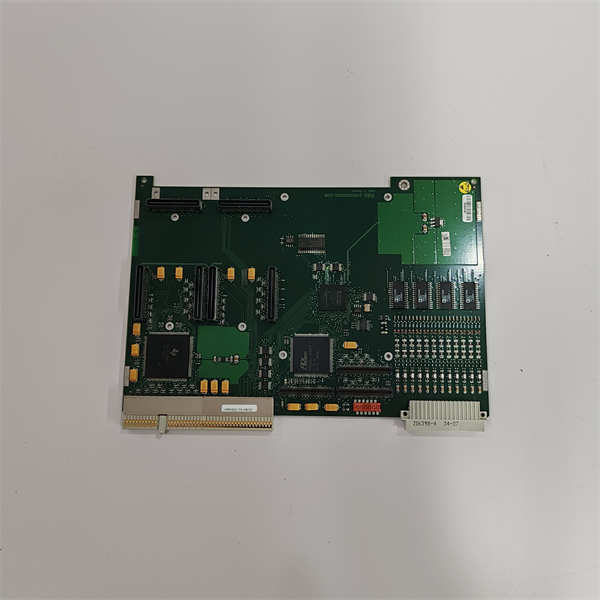

    1MRK002133-ABr02 ABB

安装与维护

安装ABB 1MRK002133-ABr02 模块需要遵循ABB提供的具体安装指南和工业自动化系统的最佳实践。

安装前准备：

1. 安全断电：在进行任何安装、接线或更换操作前，务必确保相关的控制柜、机架或系统已完全断电，并采取锁定/挂牌（LOTO）措施，防止意外通电。
2. 静电防护 (ESD)：该模块包含敏感电子元件。在处理模块时，务必佩戴防静电腕带，并在防静电工作台上操作，避免静电放电（ESD）损伤。
3. 阅读手册：仔细阅读 1MRK002133-ABr02 的详细技术手册和其所属控制系统的安装手册，了解正确的安装步骤、接线图和环境要求。
4. 环境检查：确认安装环境符合模块的工作温度、湿度和电磁兼容性（EMC）要求。虽然模块本身可能坚固耐用，但保持良好的控制柜环境对所有电子元件都至关重要。
5. 物理安装：按照模块的安装方式（通常是DIN导轨安装），将其牢固地固定在指定位置。确保有足够的空间用于接线和散热。
6. 正确接线：根据手册中的接线图，正确连接电源线（24 VDC）、模拟输入信号线。对于模拟信号，建议使用屏蔽电缆，并确保屏蔽层正确接地，以减少噪声干扰。对于数字输入/输出，确保连接到正确的端子。
7. 时间同步信号连接：如果系统使用外部时间同步源（如GPS或PTP），确保时间同步信号正确连接到模块的相应接口。

维护建议：

1. 定期清洁：定期清洁模块表面和控制柜内部的灰尘和污垢，确保良好的散热。可以使用干燥、无纤维的布或低压压缩空气清洁。
2. 检查接线：定期检查所有电缆连接，特别是模拟输入信号线，确保它们没有松动、磨损、腐蚀或损坏。检查屏蔽层连接的完整性。
3. 系统诊断：利用ABB控制系统（如System 800xA）提供的诊断工具，或模块本身可能有的状态指示灯，定期监控模块的运行状态、通道健康状况和任何报警信息。及时响应任何异常指示。
4. 校准验证：根据应用需求和行业标准，定期对模拟输入通道进行校准验证，确保测量精度。这可能涉及使用高精度校准器输入已知信号，并与模块读数进行比较。
5. 固件更新：如果ABB发布了 1MRK002133-ABr02 的固件更新，在了解更新内容和风险后，应按照官方指导进行升级，以获得最新的功能、性能改进和bug修复。
6. 备件管理：对于关键应用，建议根据ABB的建议或经验储备必要的备件，以在模块出现故障时能够快速更换，减少停机时间。
