ABB 086348-001 控制模块

描述

ABB 086348-001是一款由ABB生产的控制模块(Control Module)，具体被称为PWA,ECF(END COL.FRAME)(印刷电路板组件，末端列框架)。这表明它是一块专门的电路板，被设计用于集成到ABB的大型工业控制系统中。

“ECF(END COL.FRAME)”的描述暗示其功能可能与较大机器或工艺流程中“末端列框架”内的组件或信号处理相关。这种应用在连续性生产工业中尤为常见，例如造纸、金属加工等，其中对宽幅材料或薄片进行测量或控制至关重要。

作为ABB产品线中的一个控制模块，086348-001很可能属于DCS(分布式控制系统)，例如ABB的Advant OCS、Freelance或System 800xA，或其他的专用过程自动化设备。它本身不能独立运行，而是被集成到更大的控制单元或模块中，负责提供特定的控制逻辑、数据处理以及接口功能，这些功能对于整个系统的正常运行至关重要。

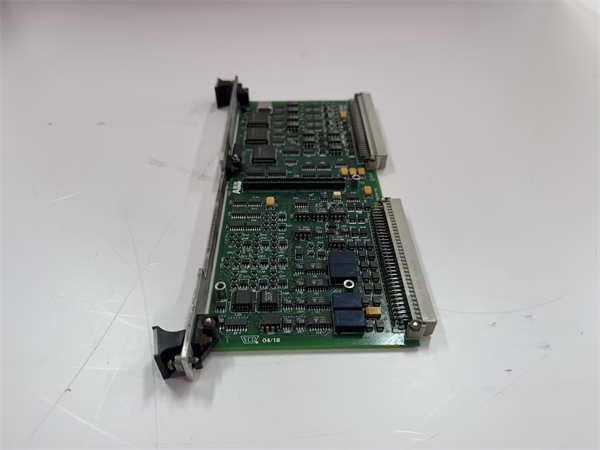

ABB 086348-001

技术规格

产品型号：086348-001

制造商：ABB

产品类型：控制模块(Control Module)/印刷电路板组件(PWA,Printed Wiring Assembly)/PWA,ECF(END COL.FRAME)

功能描述：可能用于处理或控制“末端列框架”内的信号或组件；实现特定的控制和接口功能。

所属系统：可能属于ABB的DCS(如Advant OCS,Freelance,System 800xA等)或其他过程自动化系统。

工作电压/电流：由其所安装的母模块或系统提供(具体数值取决于系统设计)

连接方式：插入式或通过内部连接器与主模块连接(通常有2个连接器)

特性：作为特定功能或子系统接口的专用板，可能具备信号处理、数据转换和控制逻辑功能。

主要特点和优势

作为ABB工业控制系统中的一个关键内部组件，086348-001的特点和优势体现在其对整体系统性能的支持上：

特定应用集成：作为为“末端列框架”设计的PWA，它能处理和控制特定区域的信号和设备，确保这些关键过程数据的精确处理和与主控制器的有效通信。

系统级功能支持：该板是ABB整体控制系统（如DCS）的组成部分，确保与其他模块和控制器无缝协作，共同实现系统层面的监控、控制和诊断。

工业级可靠性：作为工业自动化领域的部件，它通常采用高标准的工业级设计和制造，以确保在严苛的工业环境中长期稳定运行。

模块化替换：作为一块可更换的电路板，它支持在故障发生时进行模块级别的替换，有助于快速恢复系统功能，减少生产停机时间。

支持旧有系统：对于使用早期ABB DCS系统的客户，尽管部件已停产，但其持续可用性（通过第三方市场）对于维护和延长现有系统寿命至关重要。

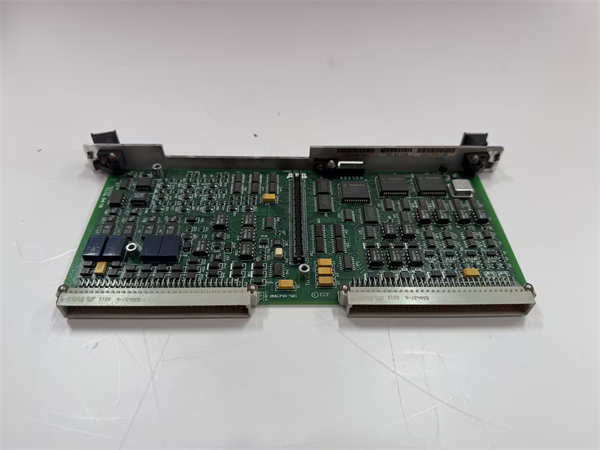

ABB 086348-001

应用领域

ABB 086348-001控制模块的应用领域与其所属的ABB工业控制系统紧密相关，尤其是在需要对特定框架或区域的信号进行处理和控制的连续性生产过程中：

造纸与纸浆工业：在纸机、涂布机或其他相关设备中，用于处理来自“末端列框架”内部的传感器、执行器或其他控制组件的信号，可能涉及纸幅的边缘控制、质量测量等。

金属加工行业：在钢板、带材生产线中，可能用于控制或监测卷材末端的特定过程参数或设备。

薄膜与塑料生产：在薄膜挤出、压延或分切过程中，可能作为控制薄膜边缘、张力或缺陷检测系统的一部分。

其他连续过程工业：任何需要对特定“列”或“框架”结构中的复杂信号进行处理和控制的工业自动化应用。

ABB DCS系统集成：作为ABB分布式控制系统（如Advant OCS）的I/O子系统或特定功能模块中的一个核心组件。

相关产品

与ABB 086348-001控制模块紧密相关的产品主要是它所集成的ABB工业控制系统及其其他模块：

ABB DCS控制器：包含086348-001的模块所连接的控制器，例如ABB Advant OCS系列中的控制器或其他相关的PLC/DCS处理器。

ABB相关的I/O模块或专用功能模块：086348-001可能是这些模块内部的核心处理板。

ABB编程和诊断软件：用于配置、编程、诊断和维护ABB控制系统的软件，如ABB MasterTools或其他与Advant OCS兼容的工程工具。

系统机架和电源：用于安装这些模块并为其提供稳定电源的机架和电源单元。

现场传感器和执行器：与该控制模块间接或直接连接的现场设备，它们是该模块处理和控制信号的来源和对象。

安装与维护

由于086348-001是一个内部电路板组件，其安装和维护通常不作为独立操作进行，而是其所替换或新安装的完整模块的一部分。

安装（通常由专业人员完成）：

查阅完整模块手册：在安装或更换086348-001之前，务必详细阅读其所属完整模块的官方安装手册。

安全规程：在任何安装或更换操作前，必须严格遵守设备的安全操作规程，包括断电、挂牌(LOTO)和静电防护(ESD)措施，因为电子元件对静电非常敏感。

精确对位：将PCB正确插入其插槽或连接到指定连接器，确保所有引脚对齐，避免弯曲或损坏。

固定：确保PCB牢固固定在模块内部的支架或外壳上。

维护建议：

系统级诊断：086348-001的故障通常通过其所属模块或整个DCS系统的诊断工具进行识别。

环境控制：确保安装该板的控制柜内部环境保持清洁、干燥，并符合制造商推荐的温度、湿度要求，以延长其使用寿命。

备件策略：考虑到该部件可能已停产，建议在关键应用中保留适当的备件库存，以备不时之需。从可靠的第三方供应商处采购时，需确认其质量和保修。

专业维护：任何涉及ABB控制系统内部组件的更换或维修，都应由经过ABB授权或专业培训的技术人员进行，以确保操作的正确性和系统的安全可靠性。

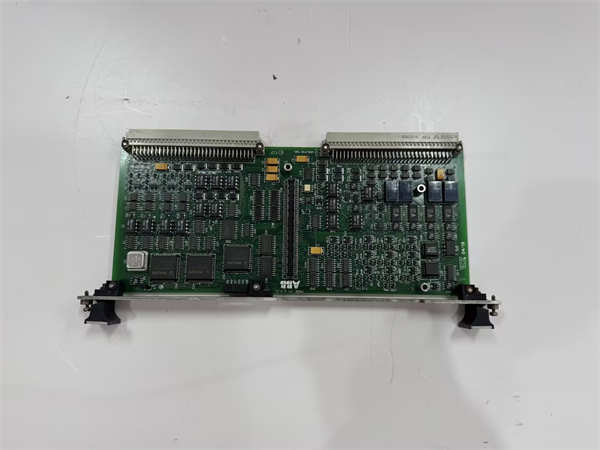

ABB 086348-001

产品保障

我们对ABB 086348-001控制模块的品质和在ABB控制系统中的可靠性能提供保障。
