ABB 数字量输出模块 SPDSO14 – 高密度16点DO，工业控制的核心执行器！

描述

ABB SPDSO14：这块数字量输出 (DO) 模块，是ABB DCS系统里给现场设备下达命令的“总调度”。它提供高密度的输出接口，确保控制器的指令能够精准、实时地转化为开关动作，驱动继电器、指示灯或接触器。输出通道数：16点，输出电压：DC 24V，通道隔离：是。专为严苛工业环境设计，具备出色的电磁兼容性 (EMC)。

SPDSO14 产品概述

ABB SPDSO14 数字量输出模块是ABB Symphony Plus以及兼容的INFI 90分布式控制系统 (DCS) 的关键组件。它在自动化控制回路中扮演着“命令执行者”的角色，核心功能是将来自主控制单元（如控制器CPU）的数字信号，高效、可靠地转换为驱动现场执行机构的开关量电信号。这包括但不限于控制泵的启停、操作各类阀门的开闭、以及触发声光报警等关键动作。SPDSO14 的性能直接影响到控制系统的实时性 (Real-Time) 和安全性。

这块ABB SPDSO14 模块提供了高密度的16个数字输出通道，在节省控制柜空间的同时，极大地提高了系统的集成度。它的设计严格遵循工业标准，尤其注重电气隔离和抗干扰能力。由于输出模块经常需要连接感性负载，SPDSO14 内置了强大的保护机制，以应对现场复杂的电气瞬变和浪涌。因此，在电力、石油化工、水处理等对系统可靠性和连续性有极高要求的行业中，ABB SPDSO14 是保障生产流程稳定运行的坚实基础。它的稳定性和成熟度，是经过数十年工业现场检验的，是当之无愧的“老将”型号。

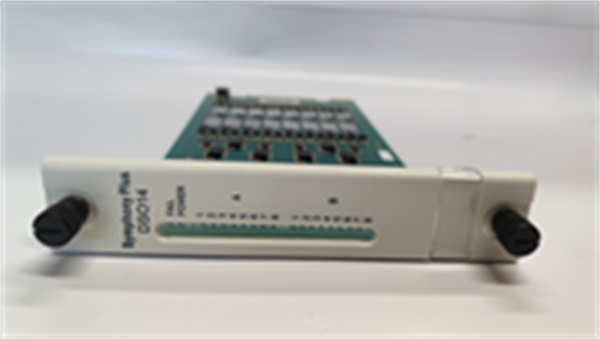

SPDSO14 ABB

SPDSO14 技术规格

主要特点和优势

在工业控制领域，SPDSO14 这块卡能脱颖而出，绝对是靠它的可靠性和高密度，不玩虚的！

高通道密度与空间优化： ABB SPDSO14 在标准的模块尺寸内集成了16个数字输出点。这意味着在搭建新的控制柜或对老系统进行扩展时，可以显著减少所需的机架插槽数量，直接降低了硬件投资和安装空间成本。对于空间受限的改造项目，这简直是“雪中送炭”，提高了整个控制柜的集成度 (Integration Density)。

卓越的电气隔离与保护： 这是SPDSO14 的“看家本领”。在工业现场，由于电磁阀、接触器等感性负载的频繁开关，很容易产生尖峰电压 (Voltage Spike) 和反电动势。ABB SPDSO14 不仅提供了通道到通道的隔离，还集成了针对短路和过载的保护电路。这种多重隔离和保护，极大地增强了模块对恶劣电气环境的耐受力，确保了一个通道的故障不会影响到其他通道乃至整个系统的运行，对安全联锁 (Safety Interlock) 功能提供了物理级别的保障。

快速响应与高可靠性输出： 流程控制要求控制命令必须在极短时间内执行到位。SPDSO14 的输出电路设计保证了毫秒级的响应速度，确保DCS系统的控制策略能够得到及时、精准的实施。无论是驱动固态继电器 (SSR) 还是传统的电磁继电器，其输出信号的稳定性和一致性都非常高，极大地降低了因输出信号不稳定导致的现场设备误动作或抖动。这种高可靠性，是保证关键流程连续运行的核心要素。

平滑的系统兼容性： 作为ABB经典产品线的一部分，ABB SPDSO14 完美兼容INFI 90和Symphony Plus等多个代际的DCS平台。对于那些需要长期维保和备件支持的老电厂、老工厂来说，它提供了平稳的过渡路径 (Smooth Transition)。不用为了一个模块就大费周章地改造整个系统架构，直接替换就能让老系统“焕发青春”。

[English Content: Key Features and Advantages]

The ABB SPDSO14 Digital Output Module is engineered for high-integrity command execution within the demanding environments where the Symphony Plus Distributed Control System (DCS) is deployed. Its primary value proposition lies in the effective combination of high channel density and uncompromising electrical resilience. With 16 isolated output channels packed into a single module, the SPDSO14 efficiently minimizes cabinet footprint and wiring complexity, a significant advantage in large-scale industrial plants.

Critically, the module incorporates robust galvanic isolation both between channels and from the system bus. This feature is vital for suppressing electrical noise, voltage transients, and the substantial back-EMF generated by inductive loads like solenoids and motor starters, which are pervasive in heavy industries. Furthermore, the SPDSO14 includes integrated protection mechanisms against short-circuit and overload conditions, ensuring that faults in the field wiring do not propagate and damage the module’s core components or disrupt adjacent channels. This self-protection capability dramatically increases system Mean Time Between Failures (MTBF). The module’s fast, consistent output response ensures that time-critical control commands—essential for complex Regulatory Control and emergency shutdowns—are executed instantly and reliably, making the ABB SPDSO14 a cornerstone for maintaining continuous and safe operation.

应用领域

ABB SPDSO14 数字量输出模块的应用范围非常广泛，基本上所有需要DCS系统控制现场执行机构的大型流程工业都是它的主战场。它就是自动化系统的“手脚”所在。

电力与能源行业： 在燃煤电厂、联合循环电站、变电站，SPDSO14 是控制关键电气和机械设备的核心。它负责驱动主回路断路器的跳闸和合闸线圈、控制汽轮机和锅炉的各种电动调节阀的开关信号、以及操作辅助系统的泵和风机的启停接触器。其高密度特性使其成为监控和控制大量开关量设备的理想选择。

石油化工与冶金： 在炼油厂、天然气处理厂和钢铁制造流程中，SPDSO14 模块承担着至关重要的控制任务。它被用于驱动各种安全切断阀 (Shutoff Valve)、紧急停车按钮 (ESD) 的指示灯、以及用于物料输送和分级的各种电磁执行器。在这种需要高频率、高可靠性动作的复杂工艺中，ABB SPDSO14 保证了控制指令的准确无误，从而保障了工艺流程的稳定性和操作的安全性。

环境工程与基础设施： 在大型水处理厂（给水、污水）、废物焚烧厂和大型暖通空调 (HVAC) 系统中，SPDSO14 用于控制化学加药泵的开关、过滤器反冲洗系统的阀门序列、以及控制各种冷却塔和通风设备的运行状态。它为实现远程自动化和能源优化提供了可靠的控制接口。

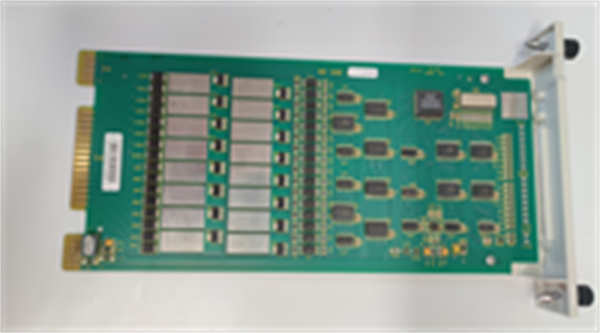

SPDSO14 ABB

相关产品

SPDSO14 作为ABB经典DCS平台的高密度数字量输出卡，它与同系列的其他I/O模块和系统组件形成了紧密的配合关系。

SPAD346C3：数字量输入 (DI) 模块，负责采集现场状态，SPDSO14 负责输出控制，两者是系统控制回路的“一阴一阳”。

SPAS321/SPAS321A：模拟量输入 (AI) 模块，采集连续过程变量，为 SPDSO14 的控制策略提供反馈数据。

SPAO321/SPAO321B：模拟量输出 (AO) 模块，用于输出调节信号，与 SPDSO14 共同构成完整的PID控制回路。

PPC907BE：系统主控制器，所有发给 SPDSO14 的控制逻辑和指令都源自于这颗“大脑”。

IMFEC12：I/O接口模块，SPDSO14 通过它连接到系统总线。

PPF110/PFSU120：系统电源模块，确保包括 SPDSO14 在内的所有I/O模块能够获得稳定、纯净的运行电力。

安装与维护

安装前准备：在着手安装 SPDSO14 模块前，切记断开控制柜主电源，并进行接地操作以消除静电荷。要确认底板接线端子的牢固和清洁，并核对现场接线图，确保输出信号线连接到正确的执行机构。由于 SPDSO14 经常驱动感性负载，安装时必须检查现场的电磁阀或继电器是否已安装浪涌抑制器 (Surge Suppressor) 或续流二极管，这是保护 ABB SPDSO14 输出电路免受高压冲击的关键步骤，千万不能忽视。

维护建议：为了最大化 SPDSO14 的使用寿命和可靠性，日常维护要关注其工作环境温度，确保控制柜内部通风良好。定期检查模块上的状态指示灯，一旦某个通道的LED灯指示故障，应立即检查对应的现场负载和线路，并优先处理。
