描述

ICS TRIPLEX 9852-2 (DI)  9832-1 (DO) 模块是 T8000/T9000 安全仪表系统的核心数字量 I/O 组合。9852-2 提供 32 点输入通道，具备三重冗余表决功能，用于采集安全信号。9832-1 提供 32 点输出通道，执行安全连锁指令，并具备高强度自诊断能力。两者都基于 TMR 架构，满足最高安全等级要求。安全等级：SIL3，通道数量：32点/模块，冗余架构：TMR。这对黄金搭档是保障高危工业过程安全运行中，信息采集和动作执行的关键组件。

9852-2 / 9832-1 产品概述

ICS TRIPLEX 9852-2 和 9832-1 是一对在 T8000/T9000 安全仪表系统 (SIS) 中使用频率极高的数字量 I/O 模块。在安全控制领域，9852-2 (数字量输入，DI) 负责系统对现场状态的感知，而 9832-1 (数字量输出，DO) 则负责执行最终的安全动作。两者都是 ICS TRIPLEX 赖以成名的三重冗余 (TMR) 架构的基石。

ICS TRIPLEX 9852-2 是一款高密度的 DI 模块，通常提供 32 个输入通道，用于采集现场的开关状态、限位信号、压力高低报警等离散安全信号。在 TMR 架构下，9852-2 对每一个输入信号进行三路独立采集，并在模块内部或处理器中进行表决 (Voting)，从而能够容忍并自动隔离单个传感器或输入电路的故障，防止单点故障引发不必要的停车（Spurious Trip），同时确保数据的准确性。

而 ICS TRIPLEX 9832-1 数字量输出模块，同样提供 32 个输出通道，它的使命是可靠地执行 TMR 处理器发出的安全指令。9832-1 具备冗余驱动电路，并通过先进的在线诊断，例如测试脉冲（Test Pulses），实时监测输出线路的健康状况（如断线、短路），确保在需要动作时，输出路径是畅通无阻的。这种输入和输出都具备 TMR 级可靠性的组合，使得 ICS TRIPLEX 9852-2 和 9832-1 成为实现 IEC 61508 SIL3 安全等级的不可或缺的关键组件。

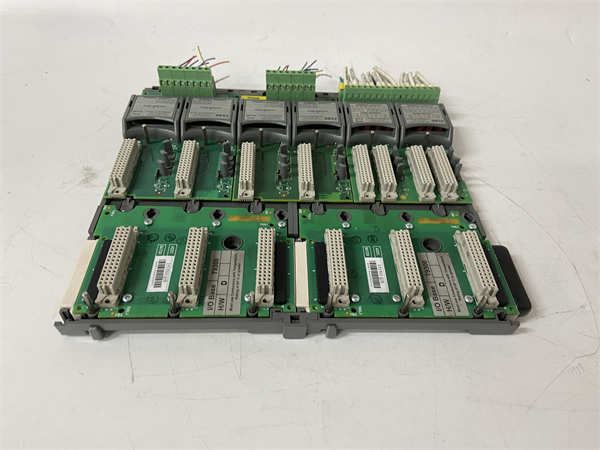

9852-2-9832-1 ICS TRIPLEX

9852-2 / 9832-1 技术规格

主要特点和优势

9852-2 的 TMR 输入表决技术

ICS TRIPLEX 9852-2 的核心竞争力在于它的 TMR 表决 (TMR Voting) 机制。现场的每个信号都进入三个独立的输入通道，由三个独立的电路进行采集。如果其中一路通道因噪声、元件漂移或电缆故障出现问题，系统会通过“两票多数原则”来确定正确的信号状态，并立即隔离故障通道，同时不影响整个安全功能的执行。这极大地提高了信号的可靠性 (Reliability) 和抗干扰能力 (Noise Immunity)，确保了 9852-2 提供的现场数据是绝对可信的。

9832-1 的故障安全输出诊断

作为执行者，ICS TRIPLEX 9832-1 不仅要可靠驱动负载，更要保证其自身的“健康”。它通过周期性的、不影响现场动作的测试脉冲或回读功能，持续监测输出回路。它能够精确检测出输出线路中的断线（Open Circuit）和短路（Short Circuit）等潜在故障。如果发现故障，9832-1 会立即向主处理器报告，并进入故障安全状态 (Fail-Safe State)，确保系统在需要动作时不会因为故障而“卡壳”，完美解决了安全系统中“漏动”的致命问题。

在线维护和长生命周期

ICS TRIPLEX 9852-2 和 9832-1 都支持在线热插拔 (Hot Swapping)。这意味着在系统运行状态下，如果模块出现故障，维护人员可以拔出故障模块，插入新的备件，整个过程不会中断任何安全控制回路，极大地缩短了平均修复时间 (MTTR)，确保了系统 24/7 的高可用性 (High Availability)。这种设计哲学是 ICS TRIPLEX 长期服务于核能、石化等关键基础设施的根本保障。

The pairing of the ICS TRIPLEX 9852-2 DI and ICS TRIPLEX 9832-1 DO modules represents the gold standard in Safety Instrumented System (SIS) I/O. The 9852-2 utilizes Triple Modular Redundancy (TMR) voting on its 32 input channels, providing unparalleled immunity to single-point hardware failures or electrical noise, which is critical for accurate status monitoring. Concurrently, the 9832-1 DO module ensures reliable execution through its TMR drive circuitry and continuous output diagnostics. This module employs non-intrusive test pulses to detect dormant faults like open or short circuits in the field wiring, maintaining a high Diagnostic Coverage (DC) necessary for SIL3 certification. Both modules are fully hot-swappable, guaranteeing that maintenance operations do not necessitate any system shutdown, thereby optimizing system integrity and availability simultaneously. This robust combination is engineered to handle the most demanding safety loops in high-hazard environments.

应用领域

ICS TRIPLEX 9852-2 和 9832-1 模块的应用领域都是围绕高危过程的安全保护和紧急控制。

石油天然气与石化： 9852-2 采集如超高压开关、火灾探测器、气体泄漏传感器等信号，经过 TMR 处理器逻辑判断后，由 9832-1 快速输出指令，驱动紧急切断阀 (ESD Valves)、泄放阀或灭火系统。这是实现紧急停车系统 (ESD) 和火气保护系统 (F&G) 的标准配置。

电力和核能： 在电厂的锅炉联锁保护系统和核能的反应堆辅助保护系统中，9852-2 监测关键的运行参数状态，而 9832-1 负责执行跳闸、紧急冷却等不可逆转的安全动作。其 SIL3 级可靠性满足了这些行业的零失误要求。

化工与制药： 用于控制涉及剧毒、易燃、易爆等高风险化学物质的反应釜和存储区的安全联锁。9852-2 负责精确采集所有限位和状态，9832-1 负责确保隔离阀和中和系统的可靠投用。

关键基础设施： 大型隧道、地铁的通风和防火系统、以及长距离油气管道的泄漏自动隔离系统，都依赖 9852-2 9832-1 这种高可靠性 I/O 组合来保障生命和资产的安全。

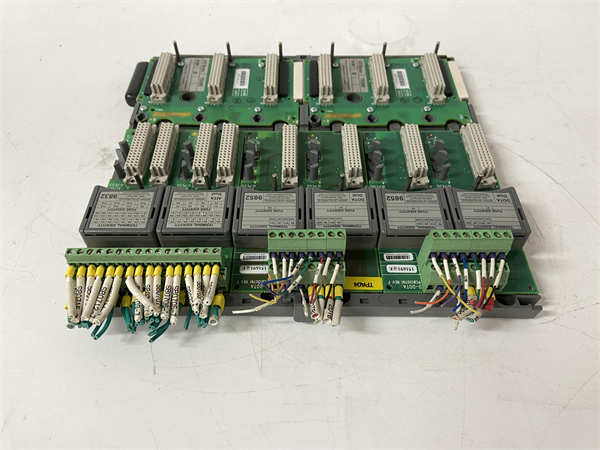

9852-2-9832-1 ICS TRIPLEX

相关产品

9852-2 和 9832-1 模块是 TMR I/O 家族的核心，通常与以下关键型号配合使用：

T8110B / T8151B: T8000 系列的主处理器 (TMR Processor)，负责执行安全逻辑，它们是 9852-2 和 9832-1 的控制中枢。

9802-1 / 9802-2: 冗余电源输入模块，保障包括 9852-2 和 9832-1 在内的所有 I/O 模块持续供电。

9862-2: 模拟量输入 (AI) 模块，用于采集温度、压力等连续变量，为数字量模块的联锁提供输入依据。

9872-2: 模拟量输出 (AO) 模块，用于执行渐变或调整类的安全动作（如泄压）。

9832-3: 另一种数字量输出模块，通常在电流、电压等级或诊断特性上与 9832-1 有细微差别，作为其替代或扩展型号。

安装与维护

安装前准备：安装 ICS TRIPLEX 9852-2 和 9832-1 模块前，必须确保系统电源已断开，并严格执行静电防护 (ESD) 措施。这两个模块都需插在专用的 TMR I/O 载体上，并与配套的现场端子模块 (TCM) 连接。对于 9852-2，必须确保现场传感器的接线和诊断负载电阻符合 TRIPLEX 规范，以确保断线检测的准确性。对于 9832-1，需确保负载端安装了浪涌抑制器件，以保护模块内部的驱动器，并严格按照接线图连接输出通道。

维护建议：对于 ICS TRIPLEX 9852-2 和 9832-1 这对黄金搭档，核心维护工作是诊断状态的实时监控。应通过 ICS TRIPLEX 系统的诊断工具，周期性检查 9852-2 的输入通道健康度（如是否有断线或短路报告）和 9832-1 的输出通道诊断结果。任何由测试脉冲发现的潜在故障都必须立即处理。
