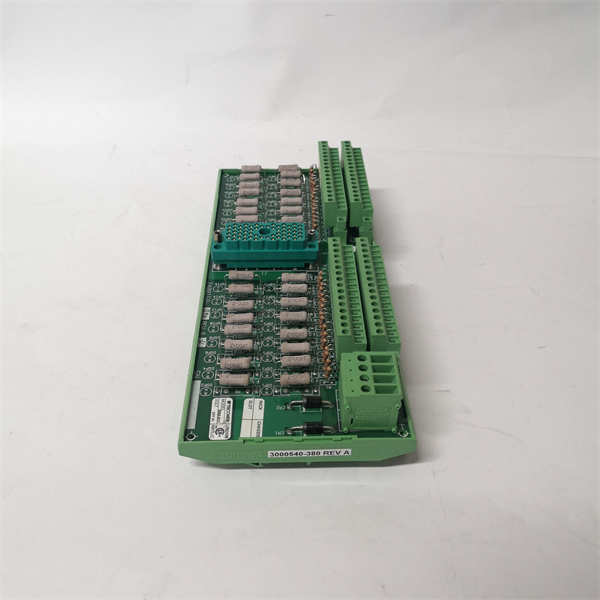

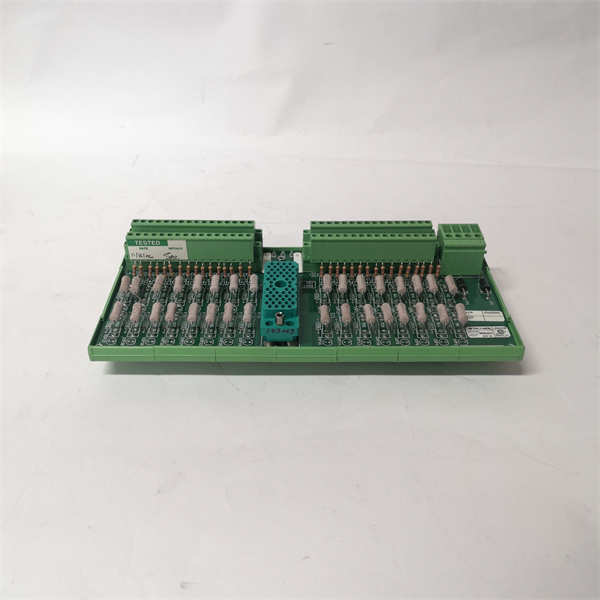

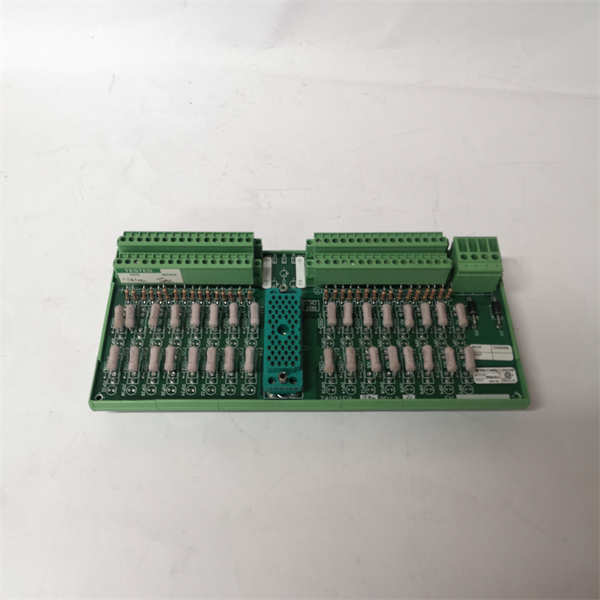

9566-8XX TRICONEX 容错电路板/I/O模块终止面板

描述

TRICONEX 9566-8XX系列是指Triconex公司生产的容错电路板(Fault Tolerant Circuit Board)，通常作为其Tricon™系列安全控制器系统中的I/O模块终止面板(Termination Panel)。Triconex以其在工业安全系统领域的领先地位而闻名，提供高度可靠的解决方案，以保护人员、资产和环境。

9566-8XX系列模块是Triconex Tricon™v9–v10系统的关键组成部分，它将现场设备（如传感器和执行器）的信号与Tricon™控制器中的I/O模块连接起来。这些终止面板设计用于24VDC或48VDC的数字输入模块，通常提供32个输入点，并且每个输入点都集成了电流限制电阻器，以确保可靠运行并防止过流情况。

该系列产品秉承Triconex的核心理念——三重模块冗余(TMR)架构，尽管9566-8XX本身不是主处理器，但它支持和融入了Tricon™系统的整体容错能力，确保即使在组件故障的情况下也能保持系统的高完整性和连续运行，从而在关键工业过程中提供无与伦比的安全性和可用性。

技术规格

产品型号:9566-8XX

制造商:TRICONEX(Schneider Electric旗下品牌)

产品类型:容错电路板/I/O模块终止面板

系列:Tricon™系列安全控制器(兼容Tricon v9–v10系统)

功能:用于数字输入模块的现场接线终止

输入点数:32个输入点(每面板)

兼容模块:24/48 VDC数字输入模块

电源端子:共用电源端子(PWR+和PWR–)

输入点保护:每个输入点内置180欧姆电流限制电阻

支持模块类型:通常支持64点模块(需要两块9566-8XX面板)

诊断功能:内置测试继电器(光电隔离)，LED指示灯显示熔断器熔断或其他故障

环境防护:坚固的工业级设计

工作电压:24VDC/48VDC(取决于兼容的数字输入模块)

工作温度范围:0°C至+60°C

存储温度范围:-40°C至+85°C

湿度:0%至95%(非冷凝)

安装方式:通常安装在标准工业机柜内，与I/O模块通过电缆连接

认证:符合工业安全标准(如IEC 61508 SIL 3，取决于整个Tricon系统认证)

主要特点和优势

TRICONEX 9566-8XX系列终止面板是Triconex安全系统不可或缺的一部分，其主要特点和优势集中在确保工业过程的最高安全性和可靠性：

高可靠性与容错能力：作为Triconex系统的组成部分，9566-8XX支持Tricon™系统的三重模块冗余(TMR)架构。尽管它本身是终止面板，但其设计确保了与容错I/O模块的无缝连接，从而共同实现无单点故障的系统设计。这对于在故障发生时仍能保持过程控制至关重要，避免不必要的停机。

内置安全保护：每个输入点都集成了电流限制电阻，有效保护现场设备和输入模块免受过流条件的影响，增强了系统的安全性和寿命。

简化现场接线：作为终止面板，它提供了集中的接线点，简化了现场设备与Tricon™控制器之间复杂的布线工作，使得安装和维护更加便捷。

清晰的诊断指示：面板上通常带有诊断LED指示灯和内置测试继电器，能够快速识别熔断器熔断或其他故障，便于工程师进行现场诊断和故障排除，减少停机时间。

工业级坚固设计：该模块设计能够在严苛的工业环境中稳定运行，具有良好的抗冲击、抗振动和抗电磁干扰能力，确保在石油、天然气、化工等高风险行业的长期可靠性。

兼容性和可扩展性：9566-8XX系列与Tricon v9–v10系统的数字输入模块兼容，并支持多面板配置以适应更高点数的系统需求。

应用领域

TRICONEX 9566-8XX系列终止面板广泛应用于各种对安全性和可用性有极高要求的关键工业过程和安全相关系统中。其主要应用领域包括：

紧急停车系统(ESD)：在石油和天然气（炼油厂、石化厂、海上平台、管道）、化工、电力（核电、火电）等行业，用于快速、安全地关闭发生异常的工艺流程，防止事故扩大。

燃烧器管理系统(BMS)：在工业锅炉和炉窑中，确保燃烧过程的安全启动、运行和停机，防止爆炸危险。

火灾和气体检测系统(FGS)：用于实时监测易燃气体泄漏和火灾，并触发报警和自动灭火/隔离措施，保护人员和资产。

高完整性压力保护系统(HIPPS)：在管道和压力容器中，提供独立的、高可靠的过压保护，防止设备损坏和介质泄漏。

涡轮机控制和保护：在大型燃气轮机和蒸汽轮机中，实现速度控制、启动/停车顺序以及紧急保护功能。

核电站安全系统：在核电站中执行关键的安全停堆和安全注入功能，确保反应堆安全。

其他关键流程控制：任何需要SIL(Safety Integrity Level)认证的安全功能，确保连续、安全的生产运行。

相关产品

与TRICONEX 9566-8XX系列终止面板相关联的产品主要包括Triconex Tricon™系列安全控制器、I/O模块以及相关的系统组件和软件。

TRICONEX Tricon™安全控制器：9566-8XX作为终止面板，直接服务于Tricon™主处理器和I/O模块，是其整个安全控制系统的核心。

TRICONEX数字输入模块：9566-8XX终止面板是为Tricon™系统的24/48 VDC数字输入模块设计的，例如3700A等数字输入模块。

TRICONEX机架(Chassis)：Tricon™模块包括I/O模块和终止面板都安装在特定的机架中。

TRICONEX通信模块：用于Tricon™系统与其他控制系统（DCS/SCADA）或维护工作站进行数据交换。

TRICONEX Triconex TSE(Trident Safety Executive)软件：用于对Tricon™系统进行组态、编程、诊断和维护的工程软件。

TRICONEX Tricon Communications Module(TCM)：用于与上位系统连接，获取诊断和事件信息。

现场传感器和设备：例如各种开关、按钮、限位开关、压力/液位/温度开关等，它们的信号通过9566-8XX连接到数字输入模块。

系统电源模块：为Tricon™控制器和I/O模块提供稳定电源。

安装与维护

安装前准备：

在安装TRICONEX 9566-8XX终止面板之前，务必确保相关的Tricon™控制系统已完全断电，并已采取所有必要的安全措施，如挂牌上锁(LOTO)，以防止电击或设备损坏。请仔细阅读9566-8XX模块随附的安装手册以及Tricon™系统手册，了解详细的安装步骤、接线图、环境规范和扭矩要求。

物理安装：将终止面板安装在控制柜内的适当位置，确保其牢固固定，并留有足够的空间进行接线和散热。

现场接线：根据Triconex提供的详细接线图，将现场的数字输入信号线（24VDC/48VDC）正确连接到9566-8XX面板上的32个输入点和共用的电源端子（PWR+和PWR–）。确保所有连接线牢固可靠，符合电缆规范，并进行适当的接地。

与I/O模块连接：将9566-8XX终止面板通过专用的电缆连接到Tricon™数字输入模块上。

接地：确保终止面板和整个Tricon™系统按照Triconex的规范进行正确接地，以确保安全性和抗干扰能力。

维护建议：

TRICONEX 9566-8XX系列终止面板以其高可靠性设计而著称，通常需要较少的现场维护。然而，为了确保其长期稳定运行和系统安全，建议定期进行以下维护：

目视检查：定期检查面板外观，确保没有灰尘堆积、连接器松动、物理损坏或接线老化。保持控制柜内部清洁干燥，避免潮湿和腐蚀性物质侵入。

LED指示灯监控：关注面板上的LED指示灯，它们通常提供关于熔断器状态或其他故障的快速指示，有助于初步诊断。

系统诊断：利用Triconex的TSE软件或其他系统诊断工具，定期检查Tricon™系统和I/O模块的健康状态，包括与9566-8XX相关联的数字输入通道的状态和任何错误日志。

接线检查：定期检查所有现场接线端子，确保它们牢固可靠，没有松动或腐蚀。

环境控制：确保操作环境符合Triconex的规范，避免过高温度、湿度和灰尘。

预防性更换：根据Triconex的维护指南和设备运行时间，考虑预防性更换，以维持最高级别的系统安全性和可靠性。

产品保障

TRICONEX(Schneider Electric)对其9566-8XX系列产品提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
