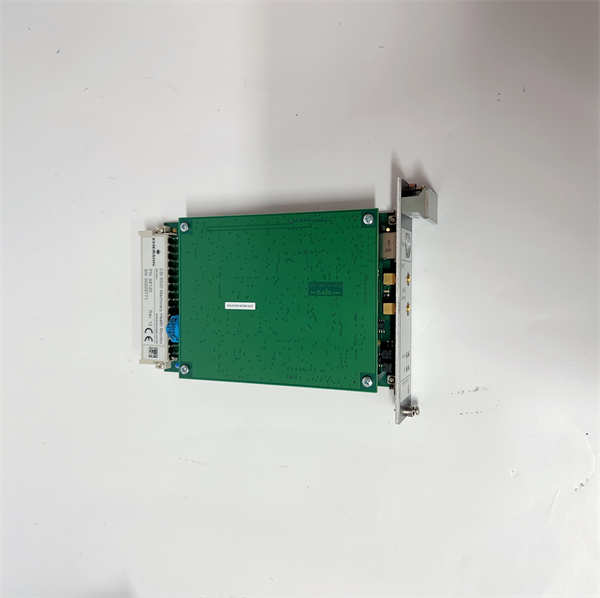

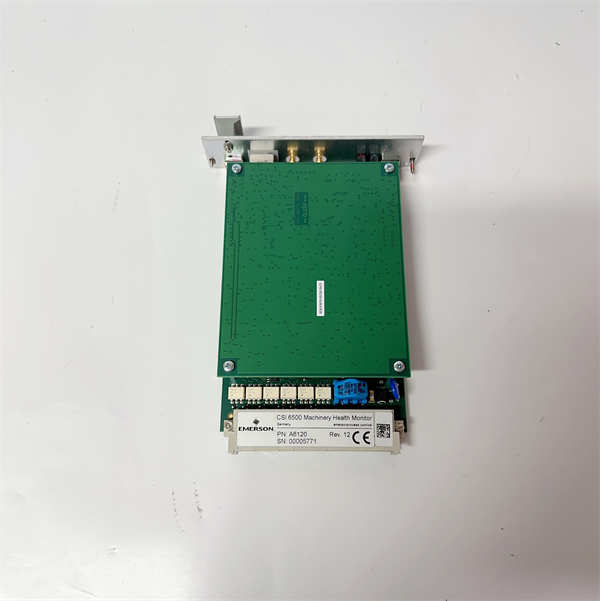

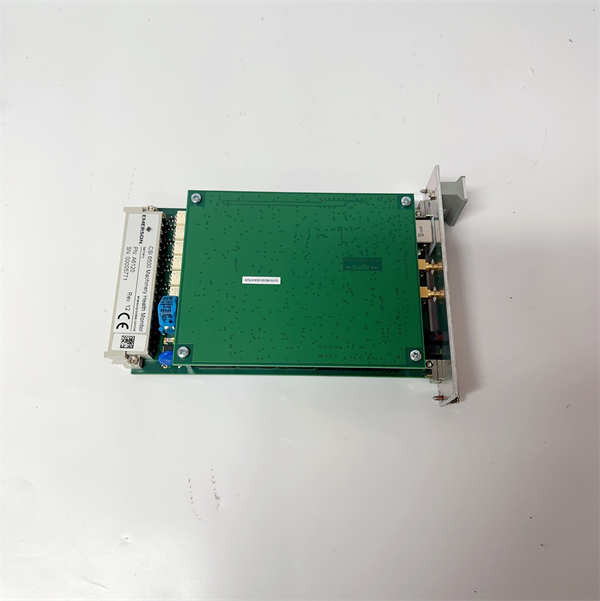

9199-00002 A6120 EMERSON 壳体地震振动监测模块

描述

艾默生9199-00002 A6120是艾默生自动化解决方案中一款关键的检测模块，专门设计用于关键旋转机械的振动监测与保护。作为艾默生AMS 6500机械健康监测系统的重要组成部分，9199-00002 A6120模块能够精确监测壳体地震振动，为工厂中最关键的旋转机械提供高可靠性的保护。这款单插槽、3U尺寸的模块相较于传统四通道6U卡片，能够有效节省机柜空间，同时完全符合严苛的API 670和API 618标准，确保了其在工业应用中的性能和可靠性。9199-00002 A6120通过持续监测设备的振动参数，并与预设的报警限值进行比较，能够及时驱动报警和继电器输出，从而有效预防设备故障，延长机械寿命，降低维护成本。其无缝集成能力，特别是与艾默生DeltaV™和Ovation™过程自动化系统的简便三步集成，进一步提升了其在复杂工业控制系统中的应用价值。

9199-00002 A6120 EMERSON

技术规格

产品型号:9199-00002 A6120

制造商:Emerson

产品类型:壳体地震振动监测模块

输入通道:2个独立通道

输入类型:电动式（机电式），差分

输入电压范围:-5至+15 VDC

输入频率范围(低截止):1 Hz或5 Hz(可选)

输入频率范围(高截止):50 Hz至2000 Hz(可调)

测量范围:可通过配置软件连续调节

精度:±0.5%全量程范围，±0.5%配置值

输出:前/后缓冲输出，0/4-20 mA，0-10 V

工作温度:0至65°C(32至149°F)

湿度:0-95%RH(非凝露)

符合标准:API 670,API 618

主要特点和优势

艾默生9199-00002 A6120振动监测模块凭借其一系列卓越特性和优势，成为关键旋转机械保护领域的首选。首先，其高可靠性设计是该模块的核心竞争力，能够确保在严苛的工业环境中持续稳定运行，为工厂中最关键的设备提供不间断的保护。9199-00002 A6120支持双通道输入，能够同时监测两个独立的壳体地震振动传感器，提高了监测的全面性和效率。

该模块的独特之处在于其强大的信号处理能力，能够精确测量和分析振动参数，包括壳体地震振动，并通过与可配置的报警设定点进行比较，及时触发警报和继电器输出，有效预防潜在的设备故障。9199-00002 A6120采用紧凑的3U尺寸和单插槽设计，相较于传统的四通道6U卡片，大大节省了控制柜内的宝贵空间，便于集成到现有的自动化系统中。此外，它完全符合API 670和API 618等国际标准，这不仅验证了其性能的可靠性，也使其成为符合行业最高要求的理想选择。远程可选的限值乘法和跳闸旁路功能，进一步增强了系统的灵活性和操作便利性。9199-00002 A6120与艾默生AMS 6500机械健康监测系统的无缝集成能力，以及与DeltaV™和Ovation™过程自动化系统的简便集成，使得用户能够构建全面、高效的机械健康管理解决方案，从而最大化设备运行时间，降低非计划停机风险。

9199-00002 A6120 EMERSON

应用领域

艾默生9199-00002 A6120壳体地震振动监测模块广泛应用于对旋转机械健康状态有极高要求的工业领域。在电力行业，特别是在核电站和火力发电厂中，9199-00002 A6120被用于监测汽轮机、燃气轮机和水轮机等核心设备的振动，确保其安全稳定运行，防止因振动过大导致的停机或损坏。在石油和天然气领域，该模块是炼油厂、石化装置和天然气处理厂中压缩机、泵和风机等关键设备的必备组件，通过实时监测壳体振动，有效预防轴承磨损、转子不平衡或对中不良等问题。

此外，9199-00002 A6120在化工行业中也发挥着重要作用，用于监测反应釜搅拌器、离心机等设备的振动，确保生产过程的安全性和连续性。在大型工业制造企业，尤其是有大量关键旋转设备的工厂，9199-00002 A6120被集成到预测性维护策略中，通过早期发现机械故障迹象，实施精准维护，从而延长设备使用寿命，优化运营效率。其在需要符合API 670和API 618等严格标准的核电应用中尤为常见，体现了其在最关键工业场景下的可靠性和精准性。

相关产品

以下是与艾默生9199-00002 A6120相关的部分产品型号，它们通常是艾默生AMS 6500机械健康监测系统的组成部分或具备类似功能：

9199-00001 A6110:轴相对振动监测模块，与9199-00002 A6120共同构成全面的振动监测方案。

9199-00003 A6210:推力、差胀和阀杆落差监测模块，用于测量轴向位移和膨胀。

9199-00009 A6220:轴偏心监测模块，用于检测转子轴线的偏心度。

9199-00025 A6312:速度/键相监测模块，用于测量转速和键相信号。

9199-00005 A6410:阀门/壳体膨胀监测模块，用于监测热膨胀相关的位移。

9199-00086 A6620:4-20mA过程输入模块，用于集成来自其他过程传感器的信号。

9199-00035 A6740:16通道继电器输出模块，用于接收9199-00002 A6120等监测模块的报警信号并驱动继电器。

9199-00090 A6824:Modbus通信模块，用于将监测数据集成到更高层的控制系统。

AMS 6500 Chassis(various configurations):艾默生AMS 6500系统的主机架，9199-00002 A6120模块安装于其中。

9266,9267,9268 Series Electro-dynamic Sensors:艾默生提供的兼容电动式（机电式）传感器，与9199-00002 A6120配套使用。

安装与维护

安装前准备：在安装艾默生9199-00002 A6120模块前，务必查阅随产品提供的详细安装手册，了解所有电气连接、接地要求以及环境限制。确保安装环境符合模块的工作温度和湿度范围，并有足够的空间用于通风散热和未来的维护操作。在将9199-00002 A6120模块插入AMS 6500机箱之前，请确认机箱电源已断开，并采取必要的防静电措施，以避免对敏感电子元件造成损害。核实所有相关传感器（如9266、9267或9268系列电动式传感器）已正确安装并布线，确保传感器电缆无损坏且连接牢固。同时，确认控制系统（如DeltaV™或Ovation™）的接口和通信配置已准备就绪，以便9199-00002 A6120能够无缝集成并传输数据。

维护建议：为确保艾默生9199-00002 A6120振动监测模块的长期可靠运行，建议制定并执行定期的维护计划。这包括定期检查模块和相关传感器的物理状况，确保没有可见的损坏、松动或腐蚀。根据制造商推荐的周期，对连接到9199-00002 A6120的振动传感器进行校准，以保证测量精度。定期检查模块的固件版本，并在必要时进行更新，以利用最新的功能改进和安全补丁。在任何维护操作（如模块更换或接线检查）之前，务必断开相关回路的电源，并严格遵守安全操作规程。如果9199-00002 A6120出现报警或故障指示，应及时参考故障排除指南，或联系艾默生认证的技术支持人员进行诊断和维修，避免未经授权的维修操作。

9199-00002 A6120 EMERSON

产品保障

艾默生作为全球领先的自动化解决方案提供商，对9199-00002 A6120模块的质量和可靠性充满信心。
