5SHY4045L0003 3BHB021400 3BHE019719R0101 GVC736BE101 ABB IGCT模块 (集成门极换向晶闸管)

描述

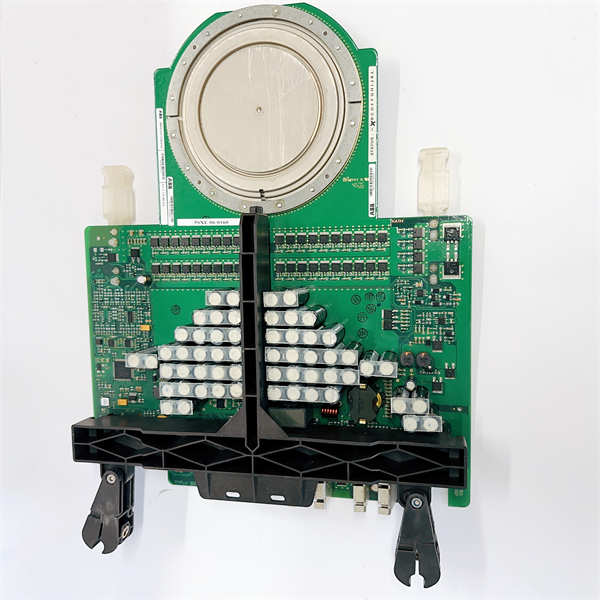

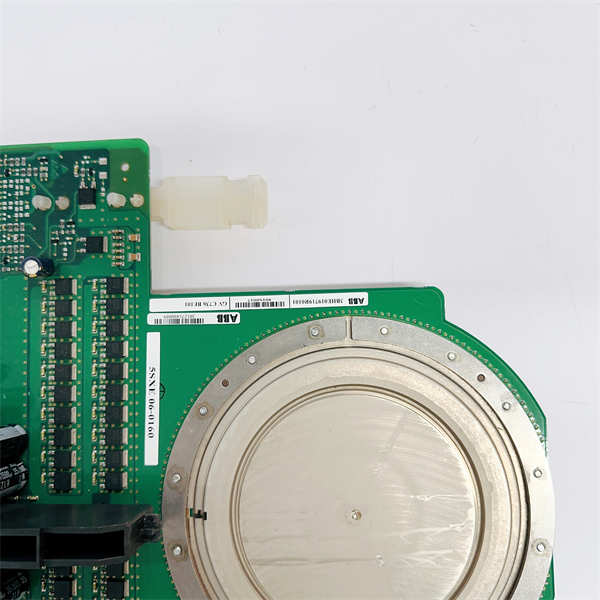

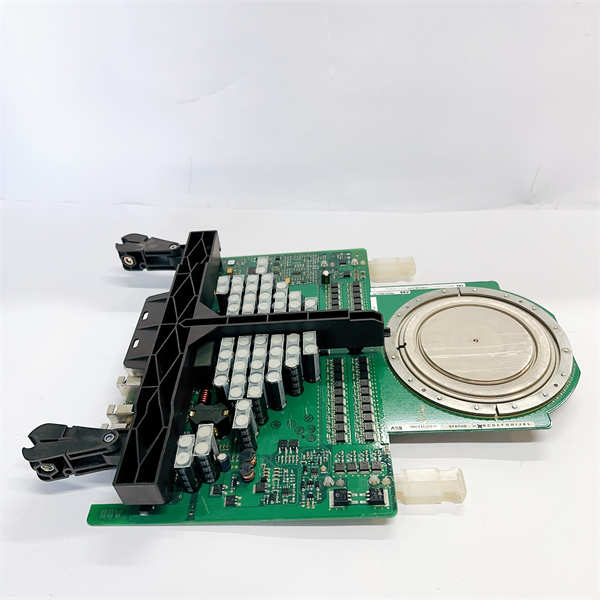

ABB 5SHY4045L0003 3BHB021400 3BHE019719R0101 GVC736BE101是一款核心的IGCT（集成门极换向晶闸管）模块，它与GVC736BE101(备件型号3BHE019719R0101)紧密配合，后者通常作为前者的门极单元，共同构成了ABB在高功率电力电子领域的旗舰级功率开关解决方案。IGCT技术是ABB的一项创新突破，它巧妙地融合了门极可关断晶闸管（GTO）卓越的关断能力和传统晶闸管（Thyristor）极低的通态损耗特性，同时将复杂的门极驱动电路高度集成。这种独特而高效的设计使得5SHY4045L0003及其配套的GVC736BE101能够在高电压、大电流的严苛工业应用中提供无与伦比的能效、出色的可靠性以及极快的开关响应速度。

该IGCT模块解决方案是ABB在中压变频器（如ACS6000系列）、高压直流输电（HVDC）系统、柔性交流输电系统（FACTS）以及其他各类高功率工业传动和电力调节设备中的核心部件。5SHY4045L0003(通过与GVC736BE101的协同工作)能够显著降低高频开关操作下的能量损耗，从而大幅提升整体系统的能源转换效率，同时确保运行的稳定性和安全性。这款集成了先进门极驱动和优化热管理方案的IGCT模块，为现代工业和电力系统实现了更高的功率密度和更长的使用寿命，尤其是在对功率管理效率和系统可靠性有极致追求的场景中，ABB 5SHY4045L0003搭配GVC736BE101的组合无疑是行业中的佼佼者。

5SHY4045L0003 3BHB021400 3BHE019719R0101 GVC736BE101 ABB

技术规格

产品型号:5SHY4045L0003 3BHB021400 3BHE019719R0101 GVC736BE101

制造商:ABB

产品类型:IGCT模块(集成门极换向晶闸管)

额定电压:通常可达4500 V(模块级)

额定电流:约4000 A(ITGQM1最大可控关断电流)

最大平均通态电流:1430 A(双面冷却，TC=85°C)

最大RMS通态电流:2240 A

开关频率:典型值500 Hz(可达数kHz)

导通损耗:极低，采用透明阳极技术

封装类型:压装式设计，无引线键合或焊料层，密封陶瓷外壳

散热方式:双面冷却，优化散热管理

集成特性:内置门极驱动电路，光纤输入/输出控制信号

工作温度范围:-10°C至+70°C(IGCT本体)

重量:约2.9 kg

应用:中高压变频器、电力系统、工业驱动

主要特点和优势

高效率与超低损耗:5SHY4045L0003采用了ABB最先进的IGCT Gen3设计，其核心在于独特的透明阳极技术，极大降低了通态电压降，并结合优化的门极驱动，使得模块在导通和关断状态下的能量损耗降至最低。这种卓越的能效特性不仅直接减少了系统运行的电能消耗，也显著降低了热量产生，从而延长了设备寿命，降低了维护成本。GVC736BE101作为高可靠性的门极单元，确保了IGCT的精确快速开关，进一步优化了整体效率。

卓越的电压和电流处理能力:5SHY4045L0003能够处理高达4500V的额定电压和高达4000A的最大可控关断电流，展现出强大的功率承受能力。这使得它成为中压和高压应用中的理想选择，能够轻松应对大型工业电机驱动、电网稳定器以及其他需要处理高功率的复杂电力电子系统。

快速开关与高频应用适应性:虽然IGCT以其低通态损耗而闻名，但5SHY4045L0003在经过优化的设计后，能够支持更高的开关频率，在某些短脉冲串模式下甚至可达40 kHz。这种快速响应能力使得它能够满足对动态性能要求极高的应用场景，而GVC736BE101提供的精密门极控制是实现这一性能的关键。

高度集成化与优化设计:5SHY4045L0003模块内部集成了门极驱动单元、反并联二极管以及状态监测电路，显著简化了系统设计和布线复杂性。其采用的无引线键合、无焊料层以及气密陶瓷外壳的压装式设计，不仅增强了模块的机械强度和环境耐受性，还通过双面冷却实现了卓越的热管理性能，确保模块在长期重载运行下的稳定性。

高可靠性与故障防护:ABB 5SHY4045L0003专为严苛工业环境设计，具有出色的可靠性和抗故障能力。模块内置过电压、过电流和过温保护功能，并与GVC736BE101等门极单元协同，确保在异常工况下能够迅速响应，保护设备和系统免受损害。来自实际应用的现场可靠性数据（如哥达基线隧道电梯应用）也证明了其长期运行的低降级和高稳定性。

5SHY4045L0003 3BHB021400 3BHE019719R0101 GVC736BE101 ABB

应用领域

ABB 5SHY4045L0003(备件型号3BHB021400)及其配套的GVC736BE101(备件型号3BHE019719R0101)共同为高功率工业和电力系统提供了极其可靠和高效的功率转换解决方案，其应用领域涵盖了对性能、效率和可靠性有严苛要求的所有关键场景。

在电力传输与分配领域，该IGCT模块组合是高压直流（HVDC）输电系统和柔性交流输电系统（FACTS）中的核心功率器件。它能够实现电能的远距离高效输送，并对电网进行无功补偿、谐波抑制和电压支撑，从而确保电网的稳定运行、提高电能质量和优化输电容量。例如，在大型换流站中，5SHY4045L0003与GVC736BE101协同工作，实现电能的精确转换和管理。

在工业传动系统中，特别是大型中压变频器（如ABB ACS6000/ACS5000系列）和兆瓦级电机驱动应用中，5SHY4045L0003是实现电机精确速度和转矩控制的关键。它广泛应用于冶金（如轧钢机）、采矿（大型矿山提升机和破碎机）、水泥（回转窑驱动）、造纸以及石化等重工业领域，通过高效的电机控制，显著提升了生产效率、降低了能耗。

在可再生能源领域，5SHY4045L0003(配合GVC736BE101)在大型风力发电机的变流器和太阳能光伏电站的集中式逆变器中发挥着重要作用。它能够将不稳定的风能和太阳能高效转换为稳定、高质量的电能并入电网，促进清洁能源的有效利用和电网的绿色发展。

此外，该IGCT模块组合还适用于工业加热和炉控制（如大功率感应加热炉），通过精确调节高频电源实现温度的精准控制；以及在电动交通领域，例如大功率的船舶电力推进系统和铁路牵引变流器中，提供可靠且高效的电力转换解决方案，以满足高功率输出和高效率的要求。

相关产品

ABB 5SHY4045L0003及其配套的GVC736BE101 3BHE019719R0101隶属于ABB的高功率半导体和先进电力电子产品线。与其密切相关的产品主要包括其他IGCT型号、大型变流器系列以及提供控制和保护功能的配套组件。

ABB IGCT系列功率半导体:包括其他IGCT模块型号如5SHY3545L0001,5SHY3545L0002,5SHY5055L0002,5SHY3545L0016,5SHX1960L0006等，这些是不同电流或电压等级的IGCT芯片或封装，与5SHY4045L0003共享相同的IGCT核心技术。

ABB ACS6000/ACS5000系列变频器:5SHY4045L0003和GVC736BE101是ABB中压变频器，特别是ACS6000和ACS5000系列的核心功率器件，用于实现工业电机的变频调速。

ABB高压直流(HVDC)换流阀:这些IGCT模块是HVDC系统换流阀的关键组成部分，用于实现交直流转换和功率控制。

ABB AC 800PEC控制器:这种高性能的电力电子控制器可以与包含5SHY4045L0003和GVC736BE101的变流器系统进行通信和控制，实现更高级别的系统管理和优化。

ABB PPD系列电源模块:例如PPD512或PPD513系列电源模块，为IGCT模块及其控制电路（如GVC736BE101）提供稳定可靠的电源。

ABB冷却系统组件:由于高功率IGCT模块会产生大量热量，通常会配备专用的液体冷却系统或高效强制风冷散热器，以确保模块在最佳温度下运行。

ABB UNITROL系列励磁系统:在某些大型发电机励磁系统中，高性能的功率模块（如IGCT）可能会作为功率转换部分的一部分，为UNITROL 6000或UNITROL 1000等系统提供稳定支持。

安装与维护

安装前准备：在安装ABB 5SHY4045L0003 IGCT模块及其配套的GVC736BE101 3BHE019719R0101之前，请务必详细阅读ABB提供的相关变频器或电力电子设备安装手册以及所有适用的电气安全规范。首先，确保系统的主电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电或残余电压。由于模块内部包含高压敏感电子元件，操作人员必须佩戴绝缘手套和防静电措施，防止静电对电路板造成损害，并时刻警惕高压危险。检查模块本体是否有运输损坏，并核对模块型号与系统要求一致。安装时，5SHY4045L0003需正确地压装在对应的散热器或冷却装置上，确保其与散热表面紧密接触，必要时涂抹导热硅脂以优化散热效果。GVC736BE101作为门极单元，需要通过光纤等接口精确连接到5SHY4045L0003的控制端口。所有高压和控制线路必须严格按照接线图正确连接，并确保端子螺丝紧固，接地良好，以确保系统安全和性能。

维护建议：为确保ABB 5SHY4045L0003模块及其配套的GVC736BE101门极单元的长期稳定运行和高效率，定期的预防性维护至关重要。应定期检查模块及其周围的散热系统（无论是液体冷却还是风冷），清除灰尘、污垢或异物，确保冷却通道畅通无阻。对于液体冷却系统，应定期检查冷却液的液位、质量和循环状态，必要时进行更换。监控模块的运行温度，过高的温度是故障的前兆，应立即排查原因。检查所有电气连接，特别是高电流连接点，确保无松动、腐蚀或过热变色迹象。定期通过变频器或控制系统的诊断工具，检查5SHY4045L0003和GVC736BE101模块的运行状态、故障日志和关键参数，以便及时发现并解决潜在问题。在进行任何涉及5SHY4045L0003或GVC736BE101的维护或更换操作前，务必断开电源并等待所有大电容完全放电，以消除高压危险。对于这类高功率模块，应严格遵循制造商的维护周期和更换建议，以延长设备整体寿命并确保操作安全。

5SHY4045L0003 3BHB021400 3BHE019719R0101 GVC736BE101 ABB

产品保障

我们深知ABB 5SHY4045L0003 3BHB021400 3BHE019719R0101 GVC736BE101在高功率工业和电力系统中的关键作用，因此我们致力于为客户提供卓越的产品保障。
