5SHX1445H0001 – ABB IGCT模块，工业心脏，稳定可靠！

描述

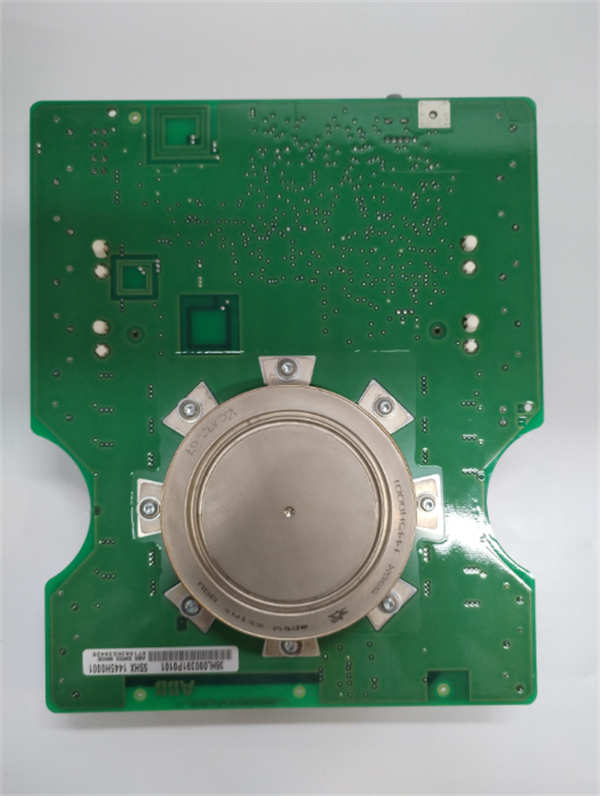

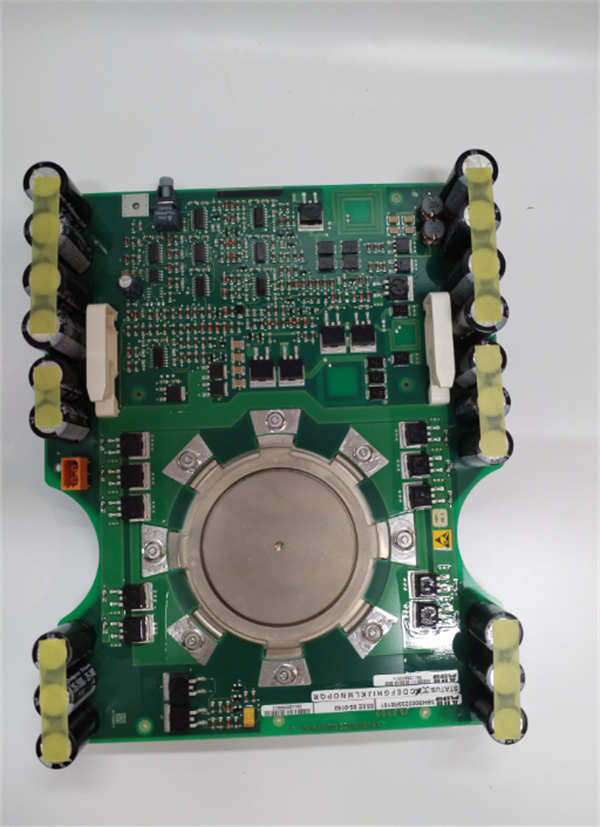

ABB 5SHX1445H0001 这颗IGCT模块，就是高压大功率变频器里的“心脏”！它能高效处理4.5KV高压和超大电流，以惊人的速度完成电力切换。额定电压：4.5KV，封装尺寸：68mm，应用平台：ACS1000系列。专为严苛工况而生，保障你的设备在极端环境下也能稳如泰山。咱家只做原厂正品，保你用得放心，妥妥的！

5SHX1445H0001 / 3BHL000391P0101 产品概述

ABB 5SHX1445H0001，这个型号一亮出来，懂行的就知道是好东西。它和它的兄弟3BHL000391P0101是ABB自家的绝缘栅双极型晶闸管（IGCT）模块。这可不是一般的电子元件，它是集成了晶闸管的高压大电流处理能力和绝缘栅型器件的快速开关特性于一身的电力电子“巨头”。简单说，它就是为高压、大电流的应用场景量身定做的，能同时扛得住高电压和大电流的冲击，并且开关速度还特别快，把电能的转换效率提到了一个新高度。

在自动化系统里，像ABB 5SHX1445H0001这样的IGCT模块，通常作为中高压变频器（如ACS1000系列）的功率单元核心器件。它的主要任务，就是根据控制系统给的指令，把高压直流电迅速、精确地转换成所需的交流电，从而驱动大型电机。你可以把它想象成一个超高速的“电子开关”，每秒钟开关成千上万次，以确保电机能够平稳、高效地运行。也正因为5SHX1445H0001在电力转换中的核心地位，它的性能和可靠性，直接决定了整个传动系统的效率和稳定性，是整个系统的“定海神针”。

ABB 5SHX1445H0001

5SHX1445H0001 / 3BHL000391P0101 技术规格

主要特点和优势

这款ABB 5SHX1445H0001的厉害之处，首先得从它的核心技术——IGCT（Integrated Gate-Commutated Thyristor，集成门极换向晶闸管）说起。这种技术集成了晶闸管（Thyristor）的高压大电流处理能力和绝缘栅型晶体管（IGBT）的快速开关特性。用大白话讲，它既能像老式晶闸管那样扛得住高压大电流，又能像IGBT那样开关速度快，把两者的优点都给结合了。而且，这模块采用的是**压装式（Press Pack）**封装，这种结构特别坚固，能承受巨大的压力和温度变化，可靠性那叫一个高，就像给它穿上了一层坚不可摧的“盔甲”，在严酷的工业现场也能稳如磐石。

其次，5SHX1445H0001内部集成了专用的门极驱动单元。这可不是闹着玩的，它能提供超强的门极电流，让IGCT在极短的时间内完成导通和关断，避免了传统器件在开关过程中产生的大量损耗。这种“迅雷不及掩耳之势”的开关速度，不仅大幅提高了变频器的整体效率，还使得它在面对突发故障时能快速响应并保护自身。同时，它还具备高抗电磁干扰（EMI，Electromagnetic Interference）能力，即便是在电磁环境复杂的工业现场，也能确保信号传输的纯净和控制的精准。总之，ABB 5SHX1445H0001凭借其独特的IGCT技术、坚固的压装封装和高效的集成驱动，为中高压传动系统提供了高可靠性、高效率和高功率密度的完美解决方案，是ABB在电力电子领域实力的最佳证明。

The ABB 5SHX1445H0001 / 3BHL000391P0101 IGCT module stands as a pinnacle of high-power semiconductor technology. Its core strength lies in its Integrated Gate-Commutated Thyristor (IGCT) design, which expertly combines the high current and voltage handling capabilities of a thyristor with the low switching losses and fast turn-off speeds characteristic of an IGBT. This unique fusion allows it to operate with exceptional efficiency and dynamic performance in demanding applications. A key feature is its press-pack construction, a robust encapsulation method that provides superior mechanical strength and thermal cycling endurance. This rugged design ensures long-term reliability and stability, even in the harshest industrial environments. The module also benefits from an integrated gate driver, which is crucial for delivering the high-current, fast-rising gate pulses necessary for its precise switching. This integrated approach simplifies system design and enhances overall fault protection. With its high immunity to electromagnetic interference (EMI), the 5SHX1445H0001 is perfectly suited for use in medium to high-voltage drives and power conversion systems, where reliable and precise control is paramount.

应用领域

ABB 5SHX1445H0001这种大功率的IGCT模块，主要应用在那些对功率等级、效率和可靠性要求极高的工业领域。它的“主场”就是中高压变频器，特别是在ABB自家的ACS1000等系列中，它扮演着关键角色。这些变频器通常用于驱动大型电机，比如在电力行业，它控制风力发电机、水泵和压缩机，实现高效节能；在冶金行业，它驱动轧钢机和电炉，保证生产过程的稳定和精确；在轨道交通领域，它用于牵引变流器，为高速列车提供强大的动力。

此外，5SHX1445H0001在各种大型工业传动系统中也大有作为，例如矿山机械、船舶推进系统等。凡是涉及到将电能从一个形式转换成另一个形式，并且功率等级很高的场合，IGCT模块都是理想的选择。因为它的高效率能显著降低能耗，高可靠性则减少了停机维护的风险，这对于任何工业生产线来说，都意味着实打实的成本节约和生产效率提升。可以说，ABB 5SHX1445H0001就是为这些“国之重器”提供稳定电能输出的幕后英雄。

相关产品

5SHX1060H0003：与5SHX1445H0001同系列的IGCT模块，可能在电气参数或封装上略有不同，作为其升级或替代型号。

3BHB003230R0101：这个型号通常与5SHX1445H0001一起出现，可能是其配套的驱动单元或组件。

5SXE05-0152：这是与5SHX1445H0001配套使用的门极驱动单元，两者通常捆绑使用，不能单独工作。

ACS1000：ABB的中压变频器系列，5SHX1445H0001模块是其内部的核心功率元件之一。

ABB 5SHX1445H0001

安装与维护

安装前准备：安装ABB 5SHX1445H0001/3BHL000391P0101之前，务必断开变频器所有电源，并等待一段时间确保内部电容放电完毕。由于它采用的是压装式封装，安装时必须使用专用夹具或设备，并严格控制施加的压力，确保模块与散热器之间接触良好、均匀，但又不能过大导致损坏。如果压力不均匀或不足，散热效果会大打折扣，直接影响模块寿命，甚至导致烧毁。在安装过程中，确保所有表面清洁无尘，并且正确涂抹导热硅脂，以达到最佳热传导效果。

维护建议：5SHX1445H0001/3BHL000391P0101模块的日常维护主要是对变频器整体进行清洁和散热检查。定期用吸尘器清理散热器上的灰尘，确保通风畅通。由于IGCT模块本身可靠性极高，一般不会轻易损坏，如果系统出现故障，应首先排查外围电路、控制板和驱动单元，而不是盲目怀疑模块本身。更换5SHX1445H0001时，必须由专业人员进行，遵循正确的拆卸和安装流程，以避免二次损坏。
