516TX 336A4940DNP516TX GE 16端口工业以太网交换机

描述

GE 516TX 336A4940DNP516TX是一款坚固耐用的16端口工业以太网交换机，由N-TRON（现隶属于Red Lion Controls）制造，并广泛应用于GE等公司的高性能工业控制系统，例如GE的Mark VIe燃气轮机控制系统。这款交换机专为严苛的工业环境设计，提供16个10/100BaseTX RJ-45端口，能够可靠地连接各种以太网兼容的工业设备。GE 516TX 336A4940DNP516TX采用非网管型（Unmanaged）设计，通常无需复杂的配置即可实现即插即用，这大大简化了工业网络的部署和维护。

作为工业以太网基础设施的核心组件，GE 516TX 336A4940DNP516TX在确保工业数据通信的稳定性和实时性方面发挥着关键作用。它支持IEEE 802.3标准，采用存储转发（Store&Forward）交换技术，有效消除网络冲突，提升数据传输效率。凭借其宽泛的工作温度范围、冗余电源输入以及对冲击和振动的出色抵抗能力，GE 516TX 336A4940DNP516TX能够确保在极端工业条件下，如炼油厂、发电厂、矿山和交通系统等，提供不间断且高度可靠的网络连接，是构建现代化、高可用性工业控制网络的基石。

516TX 336A4940DNP516TX GE

技术规格

产品型号:516TX 336A4940DNP516TX

制造商:N-TRON(Red Lion Controls),通常集成于GE系统

产品类型:16端口工业以太网交换机(非网管型)

以太网端口:16 x 10/100BaseTX RJ-45

MAC地址表大小:4,000

老化时间(Aging Time):300秒(可编程，取决于版本)

背板带宽:2.6 Gb/s

交换方式:存储转发(Store&Forward)

输入电源:10-30 V DC(冗余输入)

典型电流消耗:400 mA 24 V DC

工作温度:-40°C至+85°C

储存温度:-40°C至+85°C

工作湿度:10%至95%(非冷凝)

安装方式:DIN导轨安装(35mm)

认证:FCC/CE,UL/cUL Class I Div 2,ATEX II 3 G Ex nA,ABS,GOST-R,RoHS

主要特点和优势

GE 516TX 336A4940DNP516TX工业以太网交换机以其为严苛工业环境量身定制的设计和卓越的网络性能，提供了多方面的特点和优势。

卓越的工业级坚固性：516TX 336A4940DNP516TX采用坚固的DIN导轨安装钢制外壳，专为承受恶劣的工业环境而设计。它具备极宽的工作温度范围（-40°C至+85°C），并能抵抗高水平的冲击和振动，满足IEEE 1613（电力变电站）和NEMA TS1/TS2（交通控制）等标准。这种坚固性确保了在极端温度、高湿度、电磁干扰和机械应力等条件下，GE 516TX 336A4940DNP516TX仍能提供稳定可靠的网络连接，显著降低了设备故障率和维护成本。

高端口密度与高效数据传输：拥有16个10/100BaseTX RJ-45端口，516TX 336A4940DNP516TX提供了丰富的连接选项，能够轻松满足各种工业设备和子系统对网络连接的需求。其采用的存储转发（Store&Forward）交换技术，确保了数据包的完整性，并通过高达2.6 Gb/s的背板带宽实现线速性能，有效消除网络冲突，提升了工业控制系统中数据的实时性和确定性，对于时间敏感型应用尤为关键。

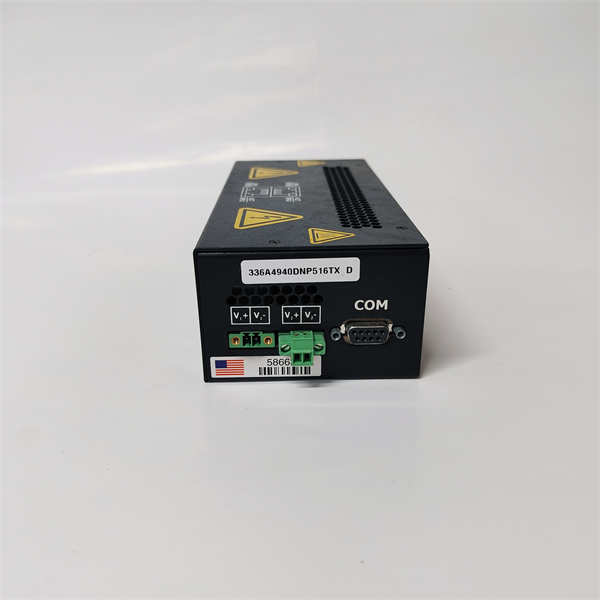

冗余电源输入与高可靠性：GE 516TX 336A4940DNP516TX支持10-30 V DC的冗余电源输入。这意味着即使一个电源路径发生故障，交换机也能通过另一个电源路径继续运行，从而最大程度地避免了因电源问题导致的系统停机。这种高可用性设计对于关键工业过程至关重要，确保了生产的连续性和操作的安全性，提升了系统的整体可靠性。

即插即用与易于部署：作为一款非网管型工业以太网交换机，516TX 336A4940DNP516TX具备出色的易用性。其所有端口均支持自动感应（Auto-sensing）10/100BaseTX、双工模式和MDIX，无需手动配置，即可自动协商最佳速度和性能。这大大简化了设备的安装和调试过程，即使是非网络专业人员也能快速部署和扩展工业网络，降低了系统集成和运营的复杂性。

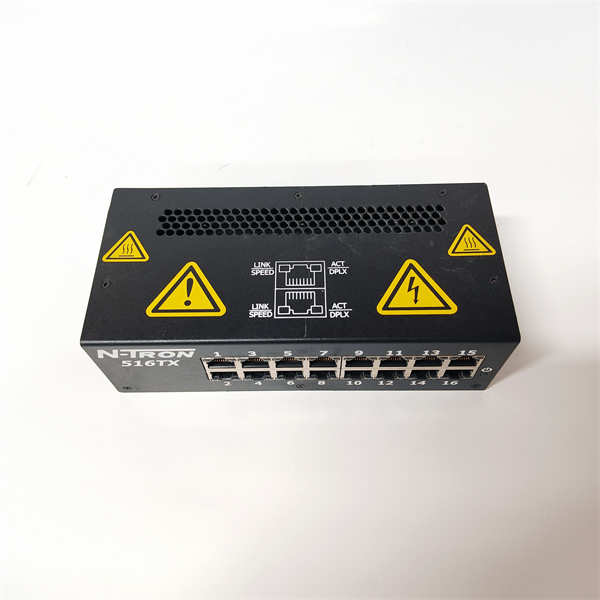

LED状态指示：每个端口都配有双色LED指示灯，直观地显示链路状态、链路速度、活动状态和双工模式。这些清晰的指示灯使得现场人员能够快速诊断网络连接问题，提高了故障排除的效率，减少了系统停机时间。

516TX 336A4940DNP516TX GE

应用领域

GE 516TX 336A4940DNP516TX工业以太网交换机凭借其出色的坚固性、可靠性和易用性，广泛应用于对网络连接有高要求的各类工业自动化领域。

在电力和能源行业中，特别是发电厂、变电站和输配电设施，GE 516TX 336A4940DNP516TX被用于连接控制系统、保护继电器、RTU（远程终端单元）和数据采集设备。其符合IEEE 1613标准的特性，确保了在电磁干扰严重的环境下也能稳定运行，是实现电网自动化和智能化的关键网络基础设施。

在石油天然气行业，无论是海上钻井平台、陆地油气田、炼油厂还是管道运输系统，516TX 336A4940DNP516TX都用于连接SCADA系统、DCS、PLC以及现场仪表。其耐极端温度和抗冲击振动能力，确保了在恶劣工况下实现可靠的数据通信，支持安全生产和过程优化。

在水/污水处理设施中，GE 516TX 336A4940DNP516TX用于连接泵站、阀门控制器、水质监测设备和中央控制室。它为分散式控制系统提供了稳定可靠的网络骨干，保障了水资源的有效管理和处理过程的自动化。

在交通运输领域，如智能交通系统、铁路信号控制和道路监控，516TX 336A4940DNP516TX的NEMA TS1/TS2认证使其成为理想选择。它能够承受交通环境中常见的温度变化和振动，确保交通信号、监控摄像头和通信设备的可靠运行。

此外，该交换机也广泛应用于制造自动化（如汽车生产线、包装机械）、采矿业和楼宇自动化等需要坚固、可靠以太网连接的各种工业场景，是构建高可用性工业网络的理想选择。

相关产品

GE 516TX 336A4940DNP516TX工业以太网交换机是工业网络基础设施的一部分，通常与以下产品协同工作，或存在系列内的其他变体：

Red Lion(N-TRON)500系列其他型号:包括508TX(8端口),516TX-A(带高级管理功能版本),516TX-N(带N-View监控版本)等，提供不同端口数量或管理功能的非网管型交换机，可根据具体网络需求进行选择。

Red Lion(N-TRON)700/900系列网管型交换机:例如N-TRON 716TX或N-TRON 900系列，这些是更高层级的网管型工业以太网交换机，提供VLAN、QoS、SNMP等高级网络管理功能，可与516TX 336A4940DNP516TX共同构建分层网络架构。

GE Mark VIe控制系统模块:516TX 336A4940DNP516TX常作为GE Mark VIe燃气轮机控制系统中的网络组件，因此它会与Mark VIe的CPU模块（如IS200SPROH1A）、I/O模块（如IS220PDOAH1A）以及其他通信模块一起使用。

工业级以太网电缆和连接器:为了确保可靠的工业网络通信，516TX 336A4940DNP516TX需要搭配符合工业标准的RJ45连接器和Cat5e/Cat6以太网电缆。

工业电源供应器:由于516TX 336A4940DNP516TX需要10-30 V DC电源，通常会与兼容的工业级DIN导轨安装电源供应器（如NTPS-24-1.3）配合使用，以提供稳定可靠的电力。

OPC Server软件:对于具备N-View功能的516TX-A/N版本，可以配合N-View OPC Server软件进行远程网络监控和诊断。

这些产品共同构成了完整的工业网络解决方案，确保了GE 516TX 336A4940DNP516TX在各种工业应用中的高效、可靠和安全运行。

516TX 336A4940DNP516TX GE

安装与维护

安装前准备：在安装GE 516TX 336A4940DNP516TX工业以太网交换机之前，请务必详细阅读N-TRON（Red Lion）提供的产品手册，了解所有安全注意事项和具体安装步骤。确保安装环境符合交换机的工作温度、湿度和振动要求。由于其支持DIN导轨安装，请确认控制柜内部有足够的空间来安装516TX 336A4940DNP516TX，并预留足够的走线空间。在进行任何电气连接之前，必须切断电源，并遵循当地的电气安全规范。检查10-30 V DC电源线是否连接牢固，并确保电缆符合工业以太网标准（如Cat5e或Cat6），以便可靠传输数据。对于非网管型交换机，通常无需复杂配置，但应确保所有连接正确无误。

维护建议：为确保GE 516TX 336A4940DNP516TX交换机的长期稳定运行，建议定期进行预防性维护。这包括定期检查交换机的物理外观，确保没有灰尘堆积，散热孔畅通无阻，避免过热。检查所有RJ45端口的连接是否牢固，电缆是否磨损或损坏。虽然516TX 336A4940DNP516TX具备冗余电源输入，仍建议定期检查电源供应的稳定性和可靠性。观察交换机上的双色LED指示灯，它们能提供直观的链路状态和活动信息，帮助快速识别潜在的网络问题。在发生网络故障时，应首先检查电源、端口连接以及相关设备的运行状态。对于非网管型交换机，故障排除通常侧重于物理连接和电源问题。任何故障诊断和维修工作应由经过培训的专业人员进行，遵循制造商提供的维护指南，避免随意拆卸导致设备损坏或安全隐患。
