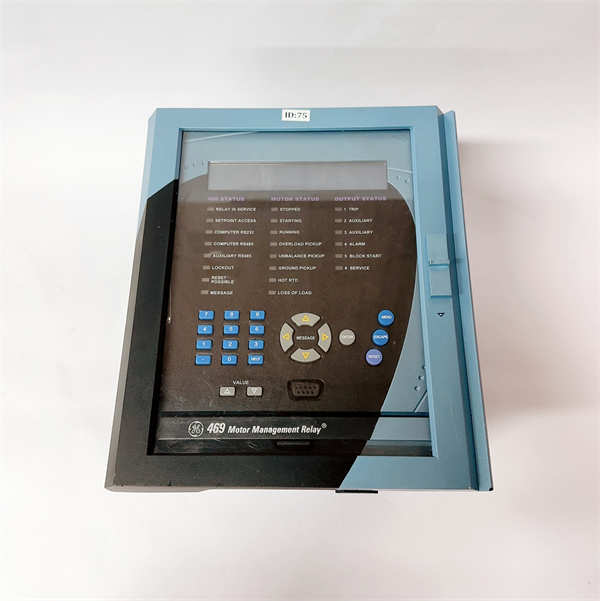

469-P1-HI-A20-E GE 电机管理继电器

描述

GE Multilin 469-P1-HI-A20-E是一款先进的电机管理继电器，属于GE Multilin 469系列，专为中大型三相交流电机的保护、控制和管理而设计。这款基于微处理器的智能继电器集成了全面的保护功能、高级监测、故障诊断以及灵活的通信能力于一体，旨在最大限度地提高电机可靠性、延长设备寿命并优化生产效率。

469-P1-HI-A20-E能够提供对电机在启动、运行和停机各个阶段的全面保护，包括过载、短路、接地故障、失衡、欠压、过压、过热（通过RTD输入）以及堵转等多种故障情况。它还具备高级的监测功能，可以实时测量并显示电机的电流、电压、功率、电能、功率因数、扭矩和温度等参数。通过其直观的用户界面（增强型LCD显示屏）和多种通信端口，用户可以轻松地进行配置、数据访问和故障分析，从而显著减少停机时间并降低维护成本。

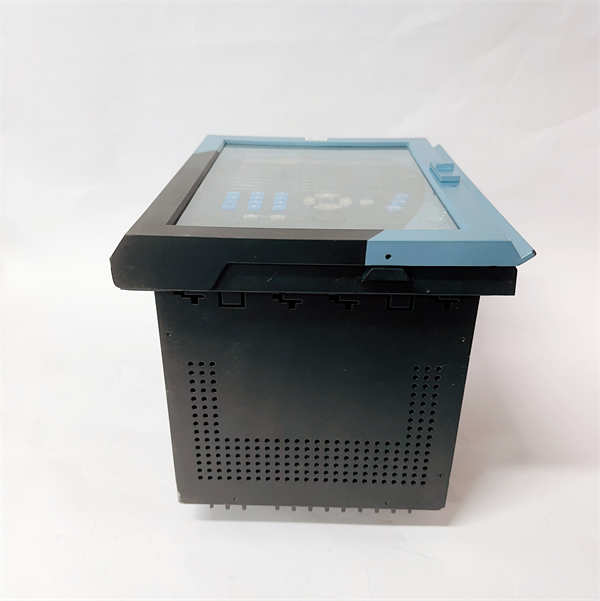

469-P1-HI-A20-E GE

技术规格

产品型号:469-P1-HI-A20-E

制造商:GE Multilin(GE Digital Energy/GE Vernova)

产品类型:电机管理继电器(Motor Management Relay)

系列:469系列

主要功能:电机保护、控制、监测、故障诊断

相电流输入:P1:1 A相位CT二次侧(1A Phase CT Secondaries)

控制电源(Control Power):HI:90-300 VDC或70-265 VAC(48-62 Hz)

模拟输出(Analog Outputs):A20:八(8)个4-20 mA模拟输出

显示屏(Display):E:增强型显示屏，带大尺寸LCD显示屏和背光

通信端口:标准配置包括RS232和RS485串行端口，可选支持以太网(Ethernet)

保护功能:过载、短路、接地故障、电流不平衡、欠压/过压、过热(RTD)、堵转、断条检测等

监测功能:电流(A)、电压(V)、功率(W,var,VA)、功率因数(PF)、频率(Hz)、电能(Wh,varh)、需量、扭矩、温度(RTD)

事件记录:记录高达256个带时间戳的事件

波形捕获(Oscillography):记录多达128周期的波形数据（典型值为10个波形）

诊断功能:高级电机诊断，包括转子断条检测

安装方式:抽屉式结构(Draw-out construction)，可面板安装或19英寸机架安装

环境防护:可选共形涂层(Conformal Coating)用于恶劣环境

工作温度:-40°C至+60°C

湿度:高达90%RH(非冷凝)

认证:符合IEEE、IEC、UL、CSA等相关标准

主要特点和优势

GE Multilin 469-P1-HI-A20-E电机管理继电器以其卓越的保护功能、高级诊断能力和灵活的通信选项而脱颖而出。其最显著的特点是全面的电机保护。它提供了业界领先的多种保护功能，包括高级热模型（结合RTD和负序电流反馈的偏置）、电压依赖性过载曲线、转矩保护、转子断条检测、堵转保护等，确保电机在各种运行工况下都能得到可靠保护，从而显著延长电机寿命并防止意外停机。

该型号的增强型LCD显示屏提供了更大的显示区域和改进的菜单导航结构，使得现场操作人员可以更轻松地查看实时数据、报警信息和事件记录，简化了调试和故障排除过程。P1表示其配置了1A的相电流互感器二次侧输入，而HI指明了其支持宽范围的控制电源（90-300 VDC或70-265 VAC），适应了不同的电源环境。A20配置了八个4-20mA模拟输出，这使得继电器能够方便地将测量值或热容量等关键参数传输到PLC、DCS或SCADA系统进行远程监控和控制。

此外，469-P1-HI-A20-E支持Modbus RTU等标准通信协议，并可选配以太网端口，实现了与上位系统的无缝集成。其抽屉式设计允许在不中断接线的情况下快速更换继电器，大大缩短了维护时间。可选的共形涂层进一步增强了其在潮湿、多尘或腐蚀性环境中的耐用性。

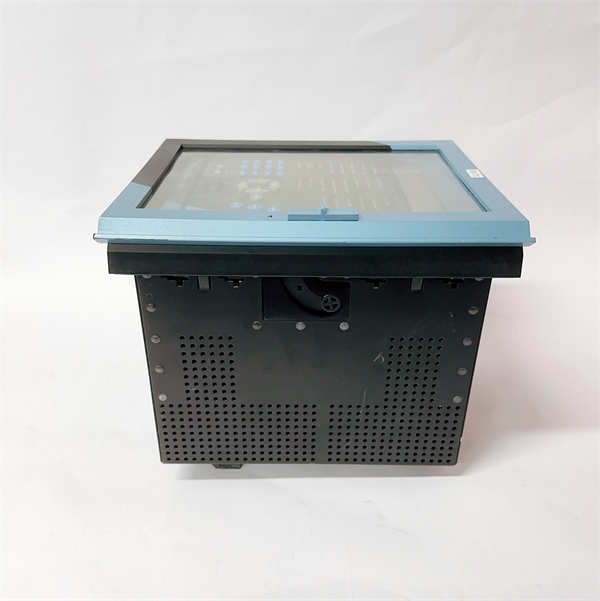

469-P1-HI-A20-E GE

应用领域

GE Multilin 469-P1-HI-A20-E电机管理继电器广泛应用于各种需要对中大型交流电机进行高级保护和管理的工业和基础设施领域。其主要应用领域包括：

石油和天然气工业：在炼油厂、石化厂、钻井平台和管道运输系统中，用于保护驱动泵、压缩机、风机和搅拌器等关键电机。

电力行业：在发电厂、输配电站中，用于保护和管理辅助设备（如锅炉给水泵、引风机、送风机、循环水泵）以及变电站中的中压电机。

矿山和冶金：在矿山设备、磨机、破碎机和输送系统中的大型电机保护。

水和废水处理：用于水泵站和污水处理厂中大型水泵电机的保护和控制。

水泥和造纸工业：在磨机、风机、泵和传送带等设备的电机保护。

重工业和制造业：各种大型机械驱动，如压缩机、泵、风机、轧机、输送机、搅拌器等。

通用工业设施：所有需要高性能电机保护和故障诊断的关键工业电机。

相关产品

与GE Multilin 469-P1-HI-A20-E电机管理继电器相关联的产品主要包括GE Multilin的其他保护继电器、控制系统以及配套的软件和附件。

GE Multilin 869系列电机保护继电器：作为469系列的升级替代产品，提供更先进的功能和通信选项。

GE Multilin EPM系列电能质量和计量仪表：用于更全面的电能质量监测和数据分析。

GE Multilin F35/F60/F650/F850等馈线保护继电器：用于配电馈线的全面保护。

GE Multilin D60/D90/L90等差动保护继电器：用于发电机、变压器和母线的差动保护。

GE Multilin EnerVista™软件套件：包括EnerVista 469 Setup软件，用于继电器的配置、参数设置、数据下载、故障分析（事件报告、波形捕获、数据记录器）和固件升级。

电流互感器(CTs)和电压互感器(VTs)：作为继电器的测量输入设备。

RTD(电阻温度检测器)：用于测量电机绕组、轴承或环境温度的传感器，连接到继电器的RTD输入。

通信转换器和电缆：用于RS232/RS485串口连接到计算机或其他通信设备。

HMI(人机界面)/SCADA(数据采集与监控系统)/DCS(分布式控制系统)：用于与继电器通信，实现远程监控和控制。

安装与维护

安装前准备：

在安装GE Multilin 469-P1-HI-A20-E继电器之前，务必确保相关的电气回路已完全断电，并已采取所有必要的安全措施，如挂牌上锁(LOTO)。请仔细阅读469系列继电器的安装手册(如GEA-32037)和接线图，了解详细的安装步骤、面板开孔尺寸、接线要求和环境规范。469继电器通常采用抽屉式结构，可以直接安装在控制柜的面板上或19英寸机架中。根据图纸正确连接所有电流互感器(CTs)、电压互感器(VTs)、控制电源、数字输入/输出、模拟输出和RTD传感器。确保所有接线牢固、绝缘良好，并符合当地电气规范。

维护建议：

为了确保GE Multilin 469-P1-HI-A20-E继电器的长期稳定运行，建议定期进行以下维护：

目视检查：定期检查继电器外观，确保没有灰尘堆积、连接器松动、物理损坏或过热迹象。保持继电器柜内部清洁干燥。

LED指示灯监控：密切关注继电器前面板上的LED指示灯，它们提供继电器状态、故障和报警的快速指示。

诊断与故障排除：利用EnerVista 469 Setup软件连接到继电器，访问详细的诊断信息、事件记录、故障日志、波形记录和数据记录。这些信息对于分析电机运行状况和故障原因至关重要。

参数验证与备份：定期检查继电器的配置参数，确保其与系统要求一致。定期备份继电器的设置文件，以便在需要更换或系统恢复时快速加载。

固件更新：根据GE Multilin的建议，定期检查并更新继电器固件至最新版本，以获取性能改进、新功能支持和安全修复。

继电器测试：根据保护方案和行业标准，定期（如每年或每几年）对继电器进行预防性测试，验证其保护功能的准确性和及时性。

469-P1-HI-A20-E GE

产品保障

GE Multilin对其469-P1-HI-A20-E产品提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
