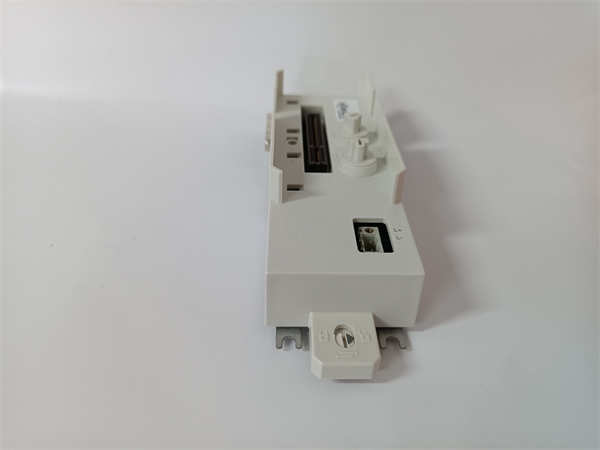

3BSE030192R1 ABB – 高性能CPU模块的安装基座

描述

TP857 3BSE030192R1 ABB 是一款专用于 AC 800M 控制器系列 PM8xxA/B/S 型号 CPU 模块的终端单元。它提供 CPU 模块与CEX-Bus、系统供电及冗余连接的物理接口。该终端单元支持模块热插拔（Hot Swap），简化了维护操作，确保系统高可用性。安装类型：DIN导轨安装；插槽兼容性：支持冗余CPU；供电连接：螺丝型接线端子。它是构建可靠的 ABB DCS 控制站不可或缺的基础硬件。

TP857 3BSE030192R1 ABB 产品概述

TP857 3BSE030192R1 ABB 是一款在 ABB AC 800M 可编程逻辑控制器（PLC）及分布式控制系统（DCS）中至关重要的终端单元（Terminal Unit, TU）。它的主要作用是作为 ABB CPU 模块（例如 PM864A、PM891 等）的物理载体和电气接口。在 AC 800M 系统的模块化设计哲学中，TP857 承担着将控制模块安全可靠地连接到CEX-Bus（Controller Extension Bus，控制器扩展总线）和外部电源线路的任务。

这个终端单元本身不具备处理或控制功能，但它是高可用性（High Availability）系统设计的关键支撑件。TP857 3BSE030192R1 ABB 提供了电源输入端子，用于接入 24V DC 系统电源，并将其分配给安装在其上的 CPU 模块。更重要的是，它集成了 CEX-Bus 的连接端口，使得 CPU 模块能够与其他 I/O 模块或通信模块进行高速数据交换。对于支持冗余配置的 CPU 模块（例如上次提到的冗余套装），TP857 终端单元的设计支持热插拔功能，即可以在系统带电运行的情况下，安全地移除或插入 CPU 模块，而不会中断整个控制系统的运行。因此，TP857 3BSE030192R1 ABB 保证了 AC 800M 系统的维护便捷性和流程连续性（Process Continuity），是现场控制站的基础硬件保障。

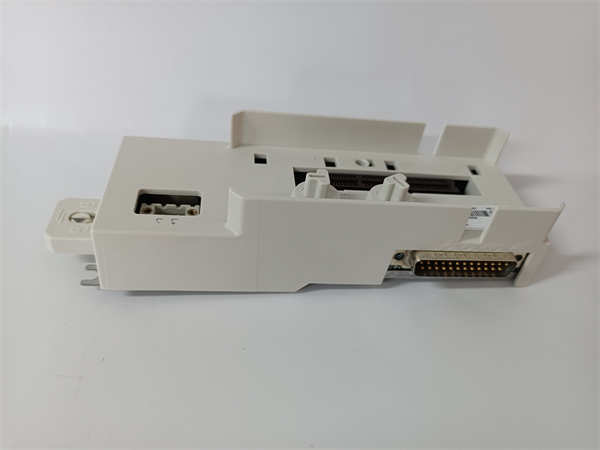

TP857 3BSE030192R1 ABB

TP857 3BSE030192R1 ABB 技术规格

主要特点和优势

老弟，别看这 TP857 3BSE030192R1 ABB 只是个“底座”，它在整个 AC 800M 系统中的作用是定海神针级别的，它的优势都围绕着可靠性和易用性展开。

高可靠的电气连接基础：

TP857 终端单元的设计，旨在提供最稳固、最可靠的电气连接。它采用高品质的螺丝型接线端子来连接系统电源。在工业现场，振动、温变和电磁干扰都是家常便饭，而螺丝端子提供了一种高抗振性（High Vibration Resistance）的连接方式，确保 24V DC 系统供电（System Power Supply）能够持续稳定地输送给 CPU 模块。这种可靠的物理连接，是保障控制回路不中断的第一道防线。

热插拔的实现者：

对于像 PM864AK01 这样的冗余 CPU 模块，TP857 3BSE030192R1 ABB 是实现热插拔（Hot Swap）功能的核心。它内部的连接机制允许 CPU 模块在系统运行时被拔出或插入，而不会影响到相邻模块或总线通信。这对于关键流程（Critical Processes）的在线维护（Online Maintenance）至关重要。维护人员可以在不停车的情况下更换故障的 CPU，极大地提高了工厂开工率（Plant Uptime）和平均故障修复时间（MTTR）。它将控制模块的复杂电子部件和现场接线完全隔离，更换模块时无需触碰任何现场电缆，避免了人为接线错误。

支持冗余配置的独特设计：

TP857 终端单元特别为冗余 CPU 配置进行了优化。它带有额外的连接点，用于连接冗余链路电缆（Redundancy Link Cable），这是两个冗余 CPU 模块之间进行高速同步的关键通道。这种集成设计（Integrated Design）确保了冗余系统的布线简洁明了，减少了潜在的故障点。而且，它的安装方式是标准的 DIN 导轨安装，使得整个控制柜的组装和扩展变得快速而规范，完全符合现代工业自动化（Industrial Automation）的快速部署需求。

Core Features and Advantages: A Technical Deep Dive

The TP857 3BSE030192R1 ABB is not merely a passive mounting base; it’s a meticulously engineered connection platform critical for the performance of the AC 800M Controller. Its paramount advantage is enabling the Hot Swap capability for all compatible PM8xxA/B/S CPU modules. This feature allows for the replacement of a faulty CPU while the Distributed Control System (DCS) remains fully operational, drastically reducing Unscheduled Downtime and improving the overall System Availability. The mechanical design ensures that module removal and insertion are safe and secure, preventing any disruption to the adjacent CEX-Bus communication.

Furthermore, the TP857 ABB provides the backbone for reliable power and data integrity. It features rugged screw-type terminals for $24V DC$ power input, guaranteeing a robust and high-retention connection essential for minimizing voltage transients in noisy industrial environments. As the physical interface to the high-speed Controller Extension Bus (CEX-Bus), the TP857 ensures reliable, high-bandwidth data exchange between the CPU and all connected I/O and communication modules. For redundant configurations, the terminal unit includes dedicated, clearly marked connection points for the Redundancy Link Cables, which is vital for the deterministic synchronization of the dual CPU pair. Its standardized DIN Rail mounting simplifies panel design and accelerates field installation, underscoring its role as a fundamental component for building scalable and highly reliable Industrial Control Systems (ICS).

应用领域

TP857 3BSE030192R1 ABB 作为 AC 800M 控制器系统的基础硬件，它的应用领域与所有需要ABB AC 800M 平台的行业完全重合，尤其是那些追求高可靠性和模块化维护的工业现场。

大型流程工业（Process Industries）：

炼油厂、石化联合装置、LNG 终端和大型造纸厂等，这些行业都需要控制器具备24/7不间断运行的能力。TP857 ABB 为冗余 CPU 提供了可靠的安装基座和热插拔能力，使得系统维护可以在线进行，极大地保障了这些高价值流程的连续操作（Continuous Operation）。它是这些工厂基本过程控制（BPCS）系统硬件的基石。

电力和水处理设施（Power & Water）：

发电厂对控制系统的可靠性要求极高。TP857 3BSE030192R1 在电力行业的应用，包括锅炉控制、汽轮机保护和电网接口管理等，确保在关键时刻不会因为硬件故障而导致停机。在城市水处理和污水处理厂中，TP857 承载的 AC 800M 控制器负责对泵站、阀门和化学加药过程进行集中控制，确保供水和排污的稳定。

复杂制造和基础设施（Complex Manufacturing & Infrastructure）：

在高等级汽车制造、轨道交通信号控制或大型机场的行李处理系统中，系统的模块化（Modularity）和快速故障恢复至关重要。TP857 使得控制系统可以像积木一样搭建和维护，任何 CPU 模块的故障都可以通过简单的插拔来解决，极大地缩短了停机时间（Downtime），保证了基础设施的平稳运行。

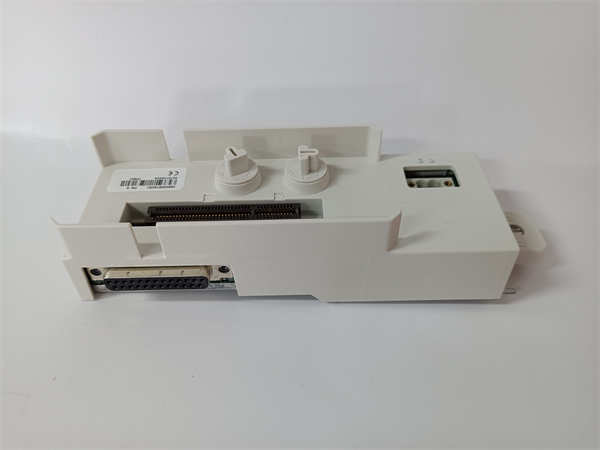

TP857 3BSE030192R1 ABB

相关产品

TP857 3BSE030192R1 ABB 是 ABB 终端单元系列中的一员，主要用于 CPU 模块。以下是与其功能、系列或用途相关的其他产品型号：

TP830：用于安装 AC 800M 通信接口模块（CI8xx）或S900 I/O接口的通用终端单元。

TP851：专用于 PM851A/K01 等较小尺寸 CPU 模块的终端单元，功能与 TP857 类似，但尺寸和布线可能不同。

TP853：可能用于特定的冗余控制器配置或早期的 PM8xx 模块版本，与 TP857 在兼容性上有所区别。

PM864A：这是最常与 TP857 3BSE030192R1 搭配使用的冗余中央处理器模块。

PM891：AC 800M 系列的高性能CPU模块，也使用 TP857 作为其安装基座。

TU810：S800 I/O 模块系列中的I/O终端单元，与 TP857 在同一个控制柜内配合使用，用于连接现场信号。

TK850：冗余链路电缆，在冗余配置时，通过 TP857 上的接口连接两个 CPU 模块。

安装与维护

安装前准备:在安装 TP857 3BSE030192R1 ABB 终端单元之前，首先要确认 DIN 导轨已牢固且水平安装在控制柜内，这是保证后续模块插拔顺畅的基础。检查并确保控制柜的**保护接地（Protective Earth）可靠连接，因为 TP857 及其上安装的 CPU 模块对接地质量有极高要求，不良接地可能导致电磁干扰（EMI）**问题。接入 24V DC 系统电源时，务必使用正确的线径和优质的压接端子，确保螺丝型接线端子拧紧到位，防止因连接松动导致的供电中断或发热，从而影响 TP857 上 CPU 的运行。在将 TP857 插入相邻的终端单元时，要确保 CEX-Bus 连接器完全啮合，以建立可靠的高速总线通信。

维护建议: TP857 3BSE030192R1 ABB 作为无源硬件，其维护主要集中在连接性检查。定期检查电源接线端子的紧固度（Tightness），避免因热胀冷缩或振动导致的松动。利用 TP857 支持的热插拔特性，定期或在计划停机时，对安装在上面的 CPU 模块进行一次插拔操作，以清洁触点，确保连接的可靠性（Reliability）。如果系统处于高湿度或多尘环境，应定期使用干燥、无绒布清洁 TP857 表面，防止灰尘或污染物堆积在接线端子和 CEX-Bus 接口上，以免引起短路或通信错误。
