Name: 3BHE021951R0124 ABB 控制板或电压子板 - 山西鑫业达国际贸易官网
Brand: ABB

描述

ABB 3BHE021951R0124,也被称为KV C758 A124,是一款高性能的控制板或电压子板，在ABB的工业自动化和电力电子系统中扮演着至关重要的角色。它广泛应用于ABB的变频器（如ACS800,ACS880,ACS5000系列驱动器）或类似的高压电源控制应用中。该模块是一个微处理器驱动的控制板，内含固件，能够实现复杂的实时控制逻辑。

作为ABB驱动系统的核心组成部分，3BHE021951R0124负责处理信号、接口I/O以及驱动模块与外部系统之间的通信任务。特别值得一提的是，它在ACS5000水冷中压交流驱动器中常作为IPS DUAL VOLTAGE SUBPRINT（双电压子板）使用，是这些高压驱动系统维护和维修的关键备件。这款板卡的设计注重高可靠性和高性能，能够承受恶劣的工业环境，包括电气噪声、温度波动和机械应力，确保驱动单元的稳定运行和长寿命。

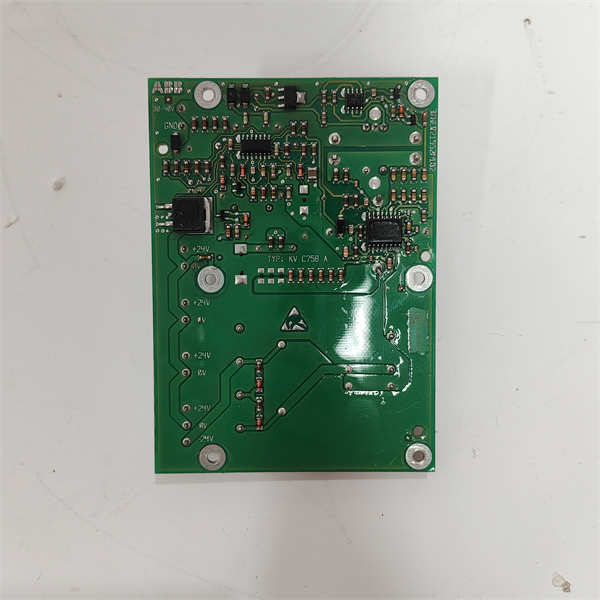

3BHE021951R0124 ABB

技术规格

产品型号:3BHE021951R0124(KV C758 A124)

制造商:ABB

产品类型:高性能控制板/电压子板/PC板组件

主要应用:ABB ACS800/ACS880/ACS5000系列变频器，电源转换器

功能:信号处理、I/O接口、通信、实时控制逻辑

通信协议:可能支持现场总线协议(如PROFIBUS,Modbus)或ABB特定通信(如DriveBus)

I/O接口:隔离数字/模拟输入/输出(具体数量可能因配置而异，例如6路DI,2路DI/O,3路RO,2路AI,2路AO)

电源:外部24 VDC控制电源输入(对于控制单元)

运行电压:220 V(标称，具体取决于驱动器系列)

输出频率:30 kHz(标称，具体取决于驱动器系列)

防护等级:IP30(带波纹铝加固底盘)

安装方式:标准工业35mm导轨安装

冗余特性:可能支持宽冗余双电源(DC 9-36V)，DC 1500V电源隔离和反接保护

工作温度:工业标准范围(例如+5°C至+55°C)

存储温度:工业标准范围(例如-40°C至+70°C)

主要特点和优势

ABB 3BHE021951R0124(KV C758 A124)控制板凭借其先进的设计和可靠的性能，为工业应用带来了多重优势。

高性能控制：作为微处理器驱动的控制板，它集成了复杂的固件，能够实现高精度的实时控制逻辑。这使得它在变频器和电力转换应用中能提供卓越的电机速度和转矩调节，确保系统的高效运行。

强大的兼容性与集成性：3BHE021951R0124专为ABB的ACS系列驱动器（如ACS800、ACS880、ACS5000）设计，确保了与这些驱动器系统的无缝集成。它支持多种数字和模拟I/O以及可能的现场总线协议，便于与PLCs、DCS以及其他外部系统进行数据交换和通信。

优异的工业环境适应性：该板卡采用坚固的工业级设计，并经过EMC（电磁兼容性）测试认证，能够抵抗电气噪声、温度变化和机械应力。IP30防护等级和波纹铝加固底盘进一步增强了其在严苛工业环境下的耐久性和稳定性。

高可靠性与冗余支持：3BHE021951R0124可能支持冗余双电源输入，并具备电源隔离和反接保护功能，显著提高了系统的可靠性和可用性。这种设计减少了因电源问题导致的停机风险，确保了关键工业过程的连续性。

易于维护与更换：作为驱动系统的备件，3BHE021951R0124的设计通常考虑了易于更换的特点，有助于缩短停机时间，降低维护成本。标准的35mm导轨安装方式也简化了现场的安装和调试。

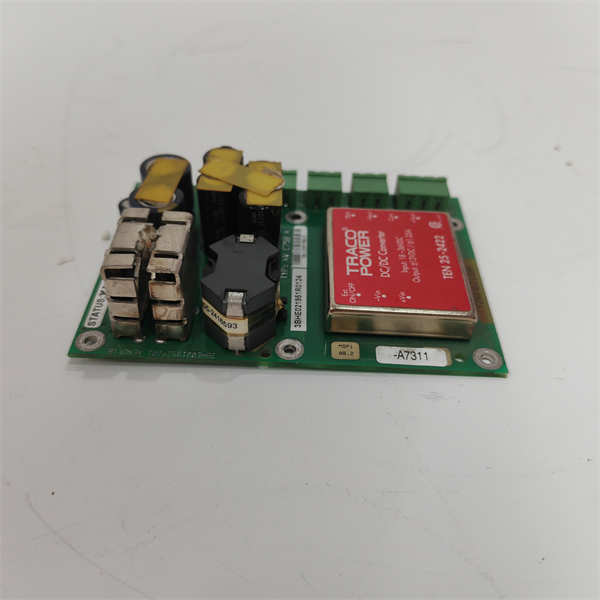

3BHE021951R0124 ABB

应用领域

ABB 3BHE021951R0124(KV C758 A124)控制板凭借其高性能和高可靠性，在广泛的工业自动化和电力电子应用中发挥着关键作用。

工业电机控制：3BHE021951R0124是ABB变频器（如ACS800,ACS880,ACS5000系列）的核心组件，广泛应用于各种工业电机控制场景，例如：

泵、风机和压缩机：实现精确的速度和转矩调节，优化能源效率，降低运行成本。

输送系统和物料处理：为输送带、起重机等设备提供平稳、可靠的驱动控制。

造纸、金属和采矿行业：在需要高精度和鲁棒性控制的重载应用中，确保生产过程的顺畅和高效。

过程自动化：通过支持现场总线协议，3BHE021951R0124能够与PLC或DCS系统无缝集成，在过程自动化领域发挥作用，例如在化工、水处理和HVAC系统中进行能量管理和优化。

电力转换系统：特别是在ABB ACS5000等中压水冷交流驱动器中，3BHE021951R0124作为重要的电压子板，负责管理和控制高压电力转换过程，确保电力系统的稳定性和效率。

能源管理：在需要优化能耗的应用中，例如工厂能源管理系统，该模块能够实现对电机驱动的精确控制，从而降低整体能耗和碳排放。

安装与维护

安装前准备

在安装ABB 3BHE021951R0124(KV C758 A124)控制板之前，请务必遵循以下步骤和安全指南：

查阅文档：仔细阅读ABB提供的产品手册、安装指南以及相关驱动器或系统手册，了解详细的安装步骤、电气连接图和安全预防措施。

断开电源：在进行任何安装或维护操作之前，务必确认所有相关设备的电源已完全断开，并采取适当的安全锁定/挂牌(LOTO)程序，以防止意外通电。

防静电措施：该板卡是敏感的电子元件，操作时必须佩戴防静电腕带，并在防静电工作台上进行，避免静电放电对板卡造成损坏。

环境检查：确保安装环境符合板卡的工作温度、湿度和防尘要求。控制柜内部应保持清洁、干燥，并有足够的通风空间，以确保散热良好。

物理检查：在安装前，仔细检查3BHE021951R0124板卡是否有任何物理损伤，如弯曲的引脚、裂纹或烧焦的痕迹。同时检查其安装槽位和连接器是否清洁无异物。

正确插入：将板卡小心翼翼地插入到其指定的插槽中，确保连接器对齐并牢固插入。切勿强行按压，以免损坏引脚或插槽。

正确接线：根据接线图正确连接电源线、数字/模拟I/O信号线以及通信线。确保所有接线端子紧固可靠，避免松动或短路。

维护建议

为了确保ABB 3BHE021951R0124控制板的长期可靠运行，建议定期进行以下维护工作：

定期清洁：保持板卡及其所在控制柜内部的清洁，避免灰尘、油污、湿气或其他污染物积聚在板卡表面。可以使用干燥的压缩空气或软刷轻轻清除灰尘。

检查连接：定期检查所有电气连接点的紧固性，特别是电源、信号线和通信线，防止因振动、热胀冷缩或老化引起的松动或腐蚀。

LED指示灯监控：如果3BHE021951R0124带有诊断LED指示灯，应定期观察其状态。异常的LED指示灯通常能快速指示板卡或相关连接是否存在问题，有助于及时发现和诊断潜在故障。

环境监测：持续监测控制柜内部的环境温度和湿度，确保其在板卡规定的工作范围内。若温度过高，需检查散热系统（如风扇、散热片）是否正常工作。

固件更新：根据ABB的建议，定期检查是否有可用的固件更新，并按照官方指导进行更新，以确保板卡具备最新的功能和最高的安全性。

预防性更换：对于在关键应用中长期运行的板卡，可以考虑根据设备寿命和运行小时数，制定预防性更换计划，以避免意外停机。

专业维护：对于复杂的故障诊断或板卡维修，建议联系ABB授权的服务人员或具备专业知识的工程师进行处理。

产品保障

ABB对3BHE021951R0124(KV C758 A124)控制板的质量和性能提供全面的保障。

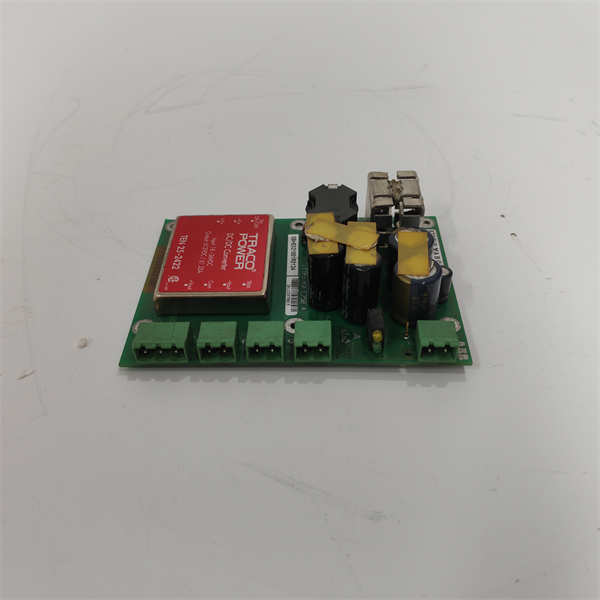

3BHE021951R0124 ABB 控制板或电压子板
