描述

ABB UFC762AE101 3BHE006412R0101是一款多功能、高性能的通用频率转换器板卡，是ABB在工业自动化和控制领域广泛应用的Unitrol 6000系列励磁系统中的核心组件。这款板卡的主要功能是实现精确的频率信号处理和转换，它能够将传感器或测量设备产生的频率信号转换为数字或模拟信号，供控制系统使用，同时也能根据系统需求生成特定频率的输出信号来控制执行器或驱动器。UFC762AE101在励磁系统中扮演着至关重要的角色，它负责处理发电机转速、频率等关键参数的反馈信号，确保励磁系统能够精确调整发电机的输出电压和无功功率，从而维持电网的稳定运行。该板卡通过先进的信号处理技术、高精度模数/数模转换以及强大的抗干扰能力，确保在严苛的工业环境中实现稳定可靠的运行。作为ABB UFC762AE101的一个核心应用，它体现了ABB在电力系统自动化和控制技术方面的领先地位，为发电厂和工业设施提供了高效、精确的频率控制解决方案。

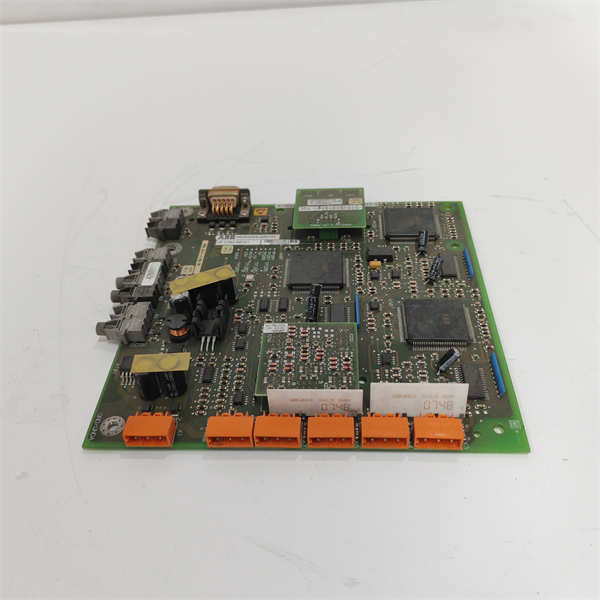

3BHE006412R0101 UFC762AE101 ABB

技术规格

产品型号:UFC762AE101 3BHE006412R0101

制造商:ABB

产品类型:通用频率转换器板/PC板组件

系列:Unitrol 6000励磁系统

输入信号:频率信号(来自传感器如转速计、编码器)

输出信号:数字/模拟信号(供控制系统使用),或频率输出信号(控制执行器)

功能:频率检测与转换、信号放大、滤波、隔离

应用:发电机励磁控制、同步控制、速度测量

接口:可能包含数字I/O、模拟I/O、内部总线接口

工作温度:工业标准范围(具体取决于系统集成)

存储温度:工业标准范围

设计特点:紧凑型、工业级、抗干扰设计

主要特点和优势

ABB UFC762AE101 3BHE006412R0101作为Unitrol 6000励磁系统的核心频率转换板，具备多项突出特点和优势，确保了发电和工业应用的高精度和高可靠性。

高精度频率信号处理：UFC762AE101专为处理关键的频率信号而设计，能够以极高的精度检测、转换和输出频率信号。这对于发电机转速、频率等关键参数的精确测量和控制至关重要，确保励磁系统能快速准确地响应电网变化，维持电压和无功功率的稳定。

强大的信号适应性与抗干扰能力：该板卡能够接收来自不同类型传感器的频率输入，并进行必要的信号调理，如放大、滤波和隔离。这使得ABB UFC762AE101在存在电气噪声和干扰的复杂工业环境中，依然能保持信号的纯净性和准确性，确保控制系统接收到可靠的数据。

核心的励磁系统功能：在Unitrol 6000励磁系统中，UFC762AE101负责将发电机或涡轮机转速传感器的频率信号转换为励磁系统可理解的格式，并参与发电机的同步控制。这直接关系到发电机的稳定并网和高效运行，是保障电力系统安全的核心功能之一。

工业级可靠性与耐用性：UFC762AE101采用坚固的工业级设计，能够承受严苛的工作环境，包括温度波动、湿度和振动。其高质量的元器件选择和严格的制造工艺确保了板卡在长期运行中的稳定性和可靠性，降低了故障率和维护成本。

易于集成与维护：作为模块化设计的一部分，ABB UFC762AE101易于在Unitrol 6000励磁系统中进行安装和更换，简化了系统集成和现场维护工作。这有助于缩短停机时间，提高设备的可用性。

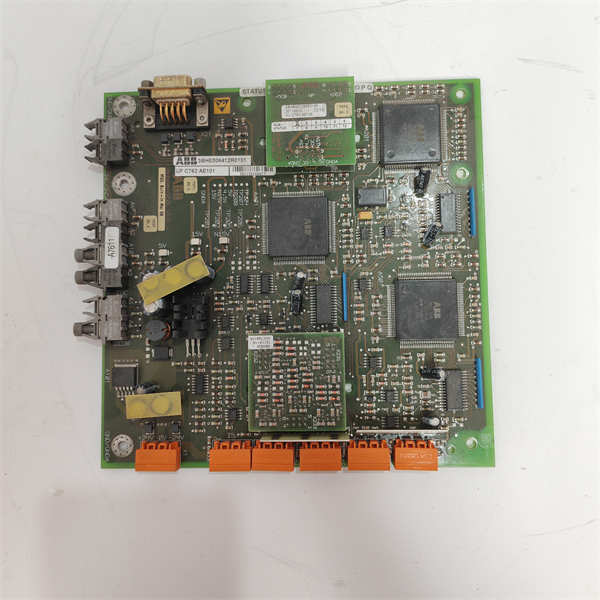

3BHE006412R0101 UFC762AE101 ABB

应用领域

ABB UFC762AE101(3BHE006412R0101)频率转换器板凭借其在频率信号处理方面的专业能力和高可靠性，主要应用于电力生成和重工业领域中对发电机和电机控制有严苛要求的场景。

电力生成与传输：UFC762AE101是发电机励磁系统的核心组件，广泛应用于火力发电厂、水力发电厂、核电站和燃气轮机电厂。它负责实时监测发电机转速、频率，并将这些信息反馈给励磁控制器，从而精确调整发电机的励磁电流，确保发电机在不同负荷下的输出电压稳定，并实现与电网的精确同步。这对于维持电力系统稳定运行、提高电能质量至关重要。

工业驱动与电机控制：在一些大型工业驱动系统中，例如在冶金、造纸、采矿或水泥行业中，需要精确控制大型交流电机的速度和同步性。ABB UFC762AE101可以用于处理来自电机转速传感器或编码器的频率反馈信号，以实现对变频器或直流驱动器的精确控制，从而优化生产过程，提高效率和精度。

船舶与海洋工程：在船舶和海洋平台上的发电机组或推进系统中，UFC762AE101同样可以作为频率转换和控制的核心部件，确保发电机组的稳定运行和船舶的动力性能。

石油和天然气行业：在石油天然气开采、运输和加工过程中，一些关键设备如压缩机、泵或涡轮机需要精确的速度监测和控制，UFC762AE101可以在这些应用中提供可靠的频率信号处理和转换功能。

相关产品

与ABB UFC762AE101 3BHE006412R0101频率转换器板相关联的其他产品型号主要包括：

ABB Unitrol 6000系列励磁系统：UFC762AE101是该系列励磁系统的一个核心组成部分，因此与Unitrol 6000系统中的其他控制板、电源模块、I/O模块和操作界面紧密相关。

ABB 3BHE系列板卡：同为ABB控制系统中的模块，如3BHE006412R0102 UFC762AE102（可能是同一型号的不同修订版或配置），或3BHE003604R0102 UFC765AE102（另一个通用频率转换器板）。

ABB RMC760系列控制板：这可能与UFC762AE101在功能上有所关联，特别是在励磁控制或同步功能方面。

ABB ACS系列变频器：尽管UFC762AE101主要应用于励磁系统，但ABB的变频器（如ACS600、ACS800系列）也可能包含类似的频率转换或控制板。

发电机和涡轮机控制器：例如ABB的Turbine Control系统或Generator Protection系统，这些系统会与UFC762AE101协同工作，形成完整的发电机组控制和保护方案。

各种频率传感器：包括转速计、编码器、变压器等，这些设备为UFC762AE101提供频率信号输入。

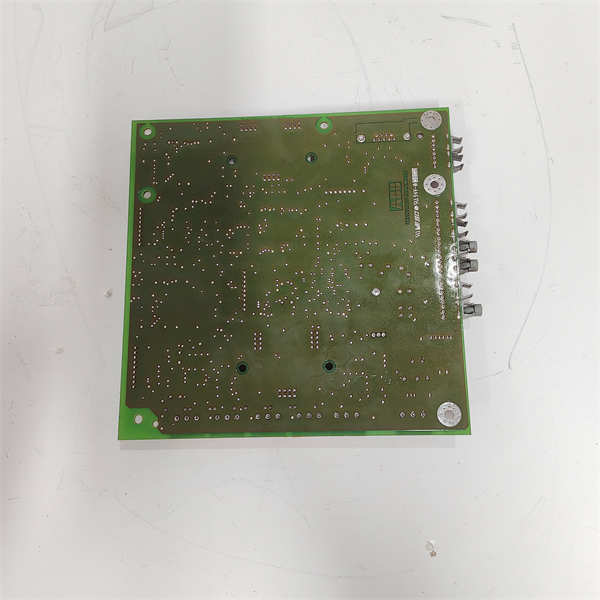

3BHE006412R0101 UFC762AE101 ABB

安装与维护

安装前准备：在安装ABB UFC762AE101 3BHE006412R0101频率转换器板之前，务必仔细查阅产品随附的官方手册和励磁系统相关文档，并确保所有操作人员具备必要的电气和电子设备安装知识，并严格遵守防静电操作规程。首先，确认所有相关设备的电源已完全断开，并采取适当的安全锁定/挂牌（LOTO）措施，以防止意外通电。检查安装环境是否符合板卡的工作温度、湿度和防尘要求，确保励磁柜或控制柜内部清洁干燥。在将UFC762AE101插入到其指定的插槽或安装位置时，请务必小心操作，确保连接器对齐并牢固插入，避免强行按压导致引脚弯曲或损坏。在连接电源线、频率信号输入/输出线以及通信线之前，仔细检查所有线缆的规格和连接端子的状态，确保无损坏或松动，并严格按照接线图进行正确连接，以保障系统的正常运行和安全功能。

维护建议：为确保ABB UFC762AE101频率转换器板的长期可靠运行，建议定期进行以下维护工作：保持板卡及其所在控制柜内部的清洁，避免灰尘、油污或其他污染物积聚在UFC762AE101表面，因为这可能会影响散热并导致电气故障。定期检查所有电气连接点的紧固性，特别是频率信号输入/输出和电源线，防止因振动或老化引起的松动。如果UFC762AE101带有诊断LED指示灯，应定期观察其状态，以便快速判断板卡或相关连接是否存在问题。在不影响系统运行的情况下，可以考虑使用压缩空气定期清理板卡表面的灰尘。对于励磁系统，还需要定期检查冷却风扇、散热器等部件的运行状况。在进行任何维护或更换操作时，务必断开电源，并遵循制造商的指导，以保护设备和人员安全。

产品保障

ABB对UFC762AE101 3BHE006412R0101频率转换器板的质量和性能提供全面的保障。
