3BHE003604R0102 UFC765AE102 ABB 控制板

描述

ABB UFC765AE102 3BHE003604R0102是一款多功能的工业控制板，它在ABB的自动化产品线中扮演着重要的角色。这款板卡在两种主要应用中被提及：一是作为电弧炉（EAF）的故障定位指示（FLI）板，能够精确检测并定位EAF二次回路中的接地故障、相间故障和开路等问题，并监控其状态提供报警。二是作为ABB ACS 600系列变频器中的通用频率转换器，旨在为各种工业应用中的交流电机提供可靠、高效的控制。无论在哪种应用场景中，ABB UFC765AE102都体现了ABB产品高精度、高可靠性和易于集成的特性。它通过先进的电路设计和坚固的工业级构造，确保在严苛的工业环境中稳定运行，为用户提供准确的监测、控制和保护功能，有效提升生产效率和设备安全性。

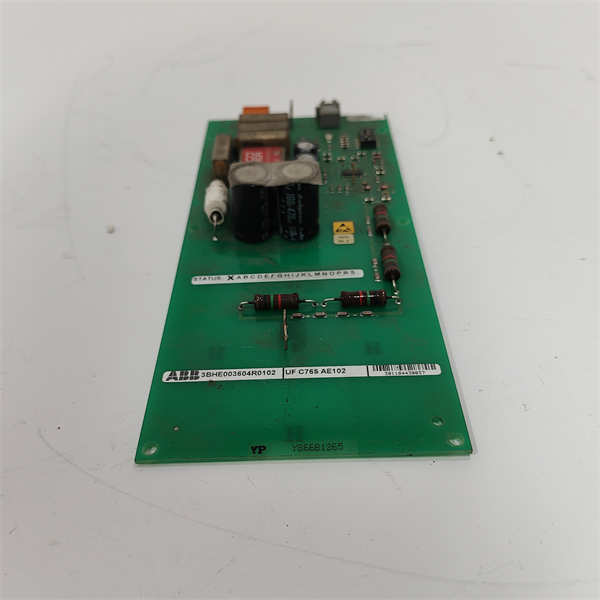

3BHE003604R0102 UFC765AE102 ABB

技术规格

产品型号:UFC765AE102 3BHE003604R0102

制造商:ABB

产品类型:控制板/通用频率转换器板/故障定位指示板

电源电压:24 VDC(EAF FLI应用)/0-690V(ACS 600变频器输出)

功耗:5 W(EAF FLI应用)

通道数量:3(EAF FLI应用)

输入电流范围:0-10 A(EAF FLI应用)

输出电压范围:0-5 V(EAF FLI应用)

输出频率范围:0-2000 Hz(ACS 600变频器应用)

控制模式:V/f控制,矢量控制,转矩控制(ACS 600变频器应用)

工作温度:-20°C至+80°C(EAF FLI应用)/工业标准范围(ACS 600变频器应用)

存储温度:-40°C至+85°C

设计:紧凑型，模块化设计

主要特点和优势

ABB UFC765AE102 3BHE003604R0102作为一款多功能工业控制板，具备多种特点和优势，使其在不同的自动化应用中都能发挥关键作用。

高精度故障检测与定位（针对EAF应用）：作为电弧炉（EAF）的故障定位指示板时，UFC765AE102能够提供高精度的故障检测能力，包括接地故障、相间故障和开路等二次回路的常见问题。它不仅能发现故障，还能准确定位，大大缩短了故障排除时间，提高了电弧炉的运行效率和安全性。

卓越的电机控制性能（针对变频器应用）：当作为ACS 600系列变频器的一部分时，ABB UFC765AE102能够提供先进的交流电机控制功能，支持V/f控制、矢量控制和转矩控制等多种模式。这使得它能够实现对电机转速和转矩的精确调节，满足各种工业过程对运动控制的严苛要求，从而提高生产效率和能源利用率。

集成化保护功能：UFC765AE102内置了多种保护功能，包括过流、过压和过温保护。这些保护机制有效保障了模块自身以及所连接设备的运行安全，延长了设备的使用寿命，降低了维护成本。

紧凑与模块化设计：ABB UFC765AE102采用紧凑且模块化的设计，这使得它易于安装和维护，能够节省控制柜空间，并简化了系统集成过程。其坚固的设计也确保了在严苛工业环境下的长期可靠运行。

高适应性与易于集成：无论是作为EAF故障监测还是变频器控制的核心组件，UFC765AE102都具备良好的系统兼容性，易于与现有自动化系统进行集成。其输出和通信接口的设计，使得数据传输和信息交互变得简单高效。

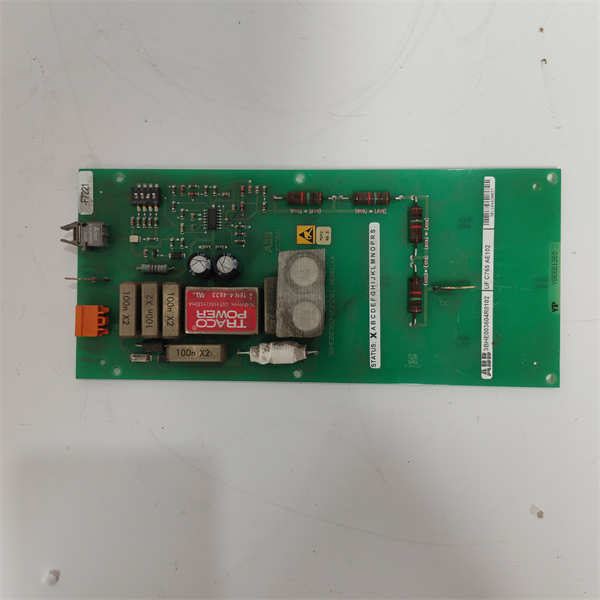

3BHE003604R0102 UFC765AE102 ABB

应用领域

ABB UFC765AE102 3BHE003604R0102凭借其多功能性和高可靠性，在不同的工业领域中都有着广泛的应用。

在钢铁冶金行业：当作电弧炉（EAF）的故障定位指示板时，UFC765AE102是钢铁厂电弧炉系统不可或缺的一部分。它用于实时监控EAF二次回路的电气状态，一旦发生接地故障、相间短路或开路等异常，能够迅速检测并定位故障点，从而防止设备损坏，缩短停机时间，保障电炉的安全高效运行。

在通用工业自动化领域：作为ABB ACS 600系列变频器中的通用频率转换器，ABB UFC765AE102广泛应用于需要精确控制交流电机的各种工业场合。这包括：

风机和泵类应用：在水处理、HVAC、石化等行业，用于对风机、泵等设备的电机进行精确的速度和流量控制，实现节能优化。

输送机和物料处理：在物流、采矿、食品饮料等行业，控制输送带、起重机和包装机械的电机，实现平稳启动、停止和速度调节。

纺织机械和造纸工业：用于对生产线上的各类电机进行精确的速度和同步控制，以保证产品质量和生产效率。

机床和机器人：在需要高精度运动控制的机械设备中，UFC765AE102能够提供可靠的驱动控制，提高设备的加工精度和响应速度。

相关产品

与ABB UFC765AE102 3BHE003604R0102相关联的其他产品型号可能包括：

ABB ACS 600系列变频器：UFC765AE102通常作为该系列变频器中的核心控制板，因此与ACS 600系列的其他模块和整机（如ACS601、ACS607、ACS608等）紧密相关。

ABB 3BHE系列板卡：同为ABB控制系统中的模块，如3BHE003603P109102等，可能在功能上与UFC765AE102互补或构成一个子系统。

ABB UFC系列板卡：例如UFC762AE101或UFC921A101(3BHE024855R0101)，这些是ABB的其他频率转换器或控制板，可能在功能或应用上与UFC765AE102存在相似或差异。

ABB ACS2000系列板卡：根据一些资料，UFC765AE102也可能被视为ACS2000系列中的一块板卡，这表明它可能在不同系列的变频器中具有通用性。

电弧炉（EAF）控制系统组件：如果UFC765AE102作为EAF故障定位板使用，它会与EAF系统中的电流传感器、保护继电器以及上位PLC/DCS系统协同工作。

交流电机：ABB UFC765AE102的主要功能是控制交流电机，因此它与各种型号的交流电机（如感应电机、永磁同步电机等）是配套使用的。

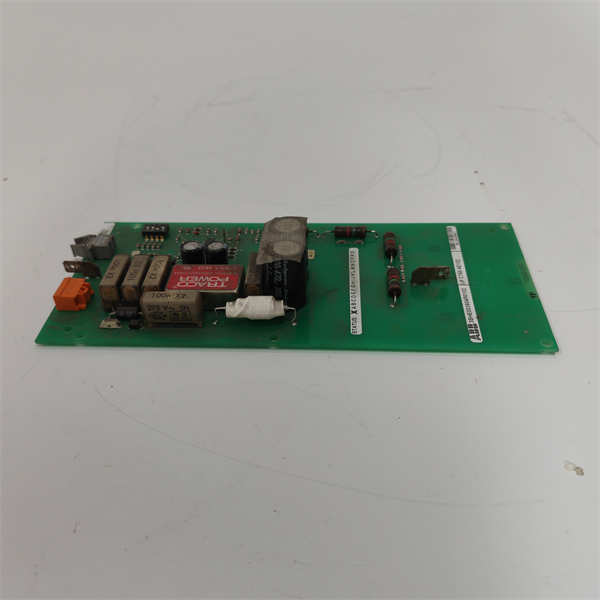

3BHE003604R0102 UFC765AE102 ABB

安装与维护

安装前准备：在安装ABB UFC765AE102(3BHE003604R0102)控制板之前，务必仔细阅读相关的产品手册和安全指南，并确保所有操作人员具备必要的电气知识和防静电操作规程。首先，确认所有电源已完全断开，并采取适当的安全锁定/挂牌（LOTO）措施，以防止意外通电。检查安装环境是否符合板卡的工作温度、湿度和防尘要求，确保控制柜内部清洁干燥。在将UFC765AE102插入到其指定的插槽或安装位置时，务必小心操作，确保连接器对齐并牢固插入，避免强行按压导致引脚弯曲或损坏。在连接电源线、信号线和通信线之前，仔细检查所有线缆的规格和连接端子的状态，确保无损坏或松动，并按照接线图进行正确连接。

维护建议：为确保ABB UFC765AE102控制板的长期可靠运行，建议定期进行以下维护工作：保持控制柜内部清洁，避免灰尘、油污或其他污染物积聚在UFC765AE102表面，这可能会影响散热并导致电气故障。定期检查所有电气连接点的紧固性，特别是电源和信号线，防止因振动或老化引起的松动。如果UFC765AE102带有LED指示灯，应定期观察其状态，以便快速诊断潜在的问题。对于作为变频器一部分的UFC765AE102，还需要定期检查变频器风扇的运行状况，确保散热良好。在进行任何维护或更换操作时，务必断开电源，并遵循制造商的指导，以保护设备并确保操作安全。

产品保障

ABB对UFC765AE102 3BHE003604R0102控制板的质量和性能提供全面的保障。
