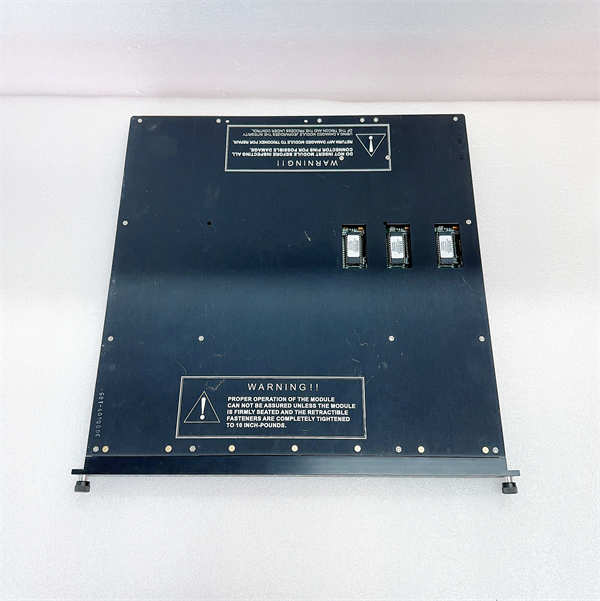

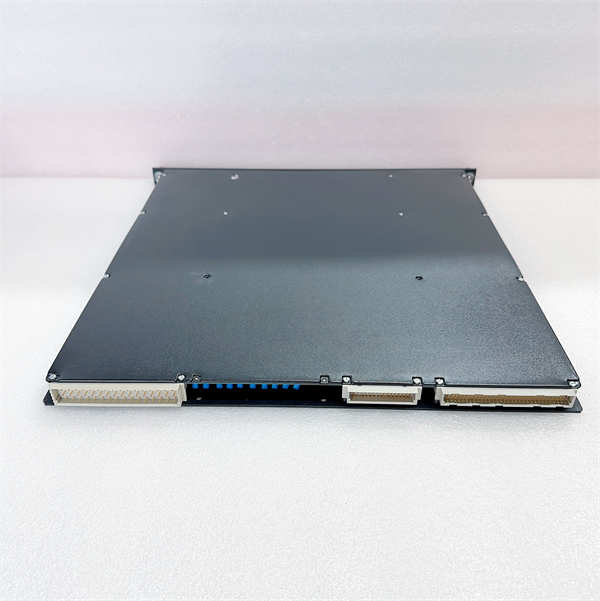

3623T TRICONEX 数字量输出模块

Description

TRICONEX 3623T是一款高性能的16点120 VDC三重模件冗余(TMR)超vised数字量输出模块，属于TRICONEX容错安全系统的重要组成部分。作为安全仪表系统(SIS)的关键输出组件，TRICONEX 3623T旨在为需要高可靠性和安全性的工业应用提供值得信赖的数字量输出能力。TRICONEX 3623T模块的核心优势在于其TMR架构，每个输出通道都由三个独立的、完全相同的输出电路并行驱动，并通过硬件投票机制确保输出信号的正确性，即使在某个或某两个通道发生故障时，系统仍能维持正确的输出状态。这种设计理念消除了单点故障，极大地提高了系统的可用性和安全性。TRICONEX 3623T模块还具备完善的在线诊断功能，能够持续监控输出电路、现场线路和负载的完整性，及时检测并报告潜在的故障，从而增强了系统的故障覆盖率。TRICONEX 3623T通常与外部端子板(ETP)配合使用，通过电缆连接至Tricon系统背板。

3623T TRICONEX

技术规格

产品型号:3623T

制造商:TRICONEX(Schneider Electric)

产品类型:超vised数字量输出模块(SDO)

冗余方式:三重模件冗余(TMR)

输出通道数:16，共地

标称电压:120 VDC

电压范围:90-150 VDC

最大电压:160 VDC

电压降:<1.5 VDC(典型值)

最大电流:0.8 A/点，4 A浪涌(持续10 ms)

最小负载电流:30 mA

漏电流:4 mA(最大值)

现场端子保险丝:1 A，快熔型

点隔离:2500 VDC

诊断指示:每个点：ON或OFF状态，模块状态，现场报警

主要特点和优势

TRICONEX 3623T超vised数字量输出模块专为关键安全应用而设计，其最突出的特点是固有的三重模件冗余(TMR)架构。这种设计确保了即使在出现硬件故障的情况下，模块仍能提供可靠的输出信号，从而最大限度地提高了系统的可用性和安全性。TRICONEX 3623T模块的每个输出点都具备全面的在线诊断功能，能够监控输出开关、现场线路以及负载的完整性。这种“超vised”特性意味着模块不仅能检测自身的故障，还能监测到潜在的现场问题，例如断电、保险丝熔断、开路或短路负载等，从而提高了整体的故障覆盖率，增强了系统的安全性。

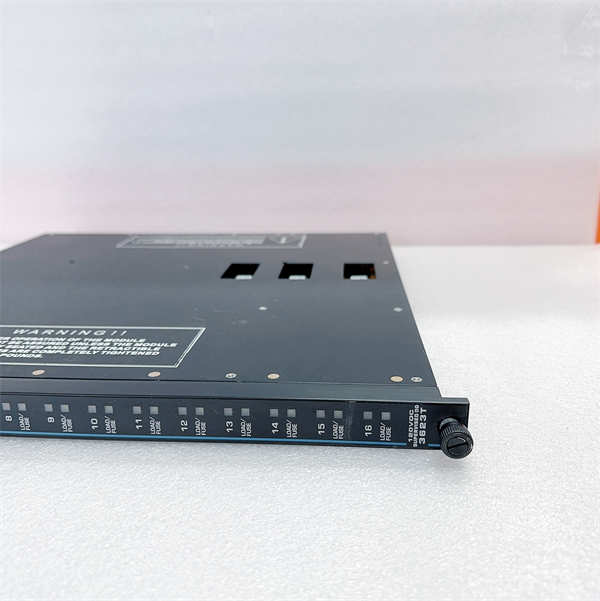

TRICONEX 3623T模块提供16个独立的数字量输出通道，每个通道都具有高达0.8A的驱动能力，能够控制各种现场执行机构。其高电压输出能力(120 VDC)使得该模块能够直接驱动多种工业控制设备。此外，TRICONEX 3623T支持热备件功能，这意味着在系统运行过程中，可以在线更换故障模块，而不会中断生产过程，进一步提高了系统的可用性。前面板上的LED指示灯能够清晰地显示每个输出点的状态以及模块的诊断信息，方便用户进行本地监控和故障排除。总而言之，TRICONEX 3623T是一款高可靠性、高诊断覆盖率的数字量输出模块，是构建安全关键控制系统的理想选择。

3623T TRICONEX

应用领域

TRICONEX 3623T超vised数字量输出模块凭借其卓越的可靠性和安全性，广泛应用于对安全完整性等级(SIL)有严格要求的工业领域。在石油和天然气行业，TRICONEX 3623T常用于驱动紧急停车系统(ESD)中的电磁阀、气动阀等安全执行机构，确保在紧急情况下能够可靠地切断工艺流程，保护人员和设备安全。在化工行业，TRICONEX 3623T可用于控制安全联锁系统中的切断阀、排放阀等，防止危险物质泄漏和连锁反应。在发电行业，TRICONEX 3623T可用于控制锅炉保护系统、汽轮机保护系统中的执行机构，确保电厂的安全稳定运行。此外，TRICONEX 3623T也适用于其他需要高级别安全保护的应用，例如海上平台、炼油厂以及其他高风险的工业自动化过程。其超vised功能使其特别适用于那些需要对输出回路的完整性进行持续监控的应用，例如火灾和气体检测系统(F&G)中的报警器和指示灯的驱动。

相关产品

与TRICONEX 3623T超vised数字量输出模块相关的产品包括：

TRICONEX 3623:这是3623T的一个相似型号，同样是16点120 VDC TMR超vised数字量输出模块，但可能在点隔离等方面有所不同。

TRICONEX 3624:是一款16点24 VDC TMR超vised数字量输出模块，适用于低电压输出应用。

TRICONEX 3625/3625A:是32点24 VDC TMR超vised/非超vised数字量输出模块，提供更高的输出密度。

TRICONEX 3636T:是一款32点24 VDC TMR继电器输出模块，适用于需要电气隔离的应用。

TRICONEX 3721:是一款模拟量输出模块，用于控制模拟量执行机构。

TRICONEX 3008/3009:是Triconex系统的主处理器模块，负责执行控制逻辑并与输出模块通信。

TRICONEX 8110/8111:是Triconex系统的机架，用于安装各种控制和I/O模块，包括3623T。

TRICONEX 2571/2572:是外部端子板(ETP)，用于连接现场设备和3623T模块。

安装与维护：安装前准备：在安装TRICONEX 3623T超vised数字量输出模块之前，请务必参考Triconex系统的安装手册和3623T的用户指南。确保Triconex机架已正确安装并接地。检查电源供应是否符合Triconex系统的要求。准备好与3623T兼容的外部端子板(ETP)和连接电缆。在插拔TRICONEX 3623T模块时，请务必佩戴防静电手套，避免静电损坏模块。将TRICONEX 3623T模块从包装中取出后，检查模块是否有任何物理损坏。确保模块正确插入Triconex机架的指定I/O槽位并固定牢固。按照接线图将现场设备连接到外部端子板(ETP)的相应端子。

维护建议：为了确保TRICONEX 3623T超vised数字量输出模块的长期稳定运行，建议定期检查模块在机架上的连接是否牢固，避免松动。保持模块和机架的清洁，防止灰尘积聚影响散热和电气连接。定期检查连接现场设备和外部端子板(ETP)的电缆是否连接可靠，有无老化或损坏。遵循Triconex系统的维护手册进行定期的系统检查和诊断，包括检查3623T模块的状态指示灯和报警信息。建议由经过专业培训的人员进行TRICONEX 3623T模块的维护和更换操作。如果系统报告TRICONEX 3623T模块出现故障，应及时联系专业的服务人员进行处理，并按照正确的步骤更换模块。

3623T TRICONEX

产品保障

TRICONEX(Schneider Electric)对其TRICONEX 3623T超vised数字量输出模块提供全面的质量保障。
