3503E TRICONEX Tricon 数字量输入模块

Description

Triconex 3503E是一款高性能、高可靠性的24 VAC/VDC数字量输入模块，由Triconex（现为施耐德电气旗下品牌）设计和制造。作为Triconex Tricon安全仪表系统(SIS)的关键组成部分，3503E模块专为在最关键的工业应用中，可靠地采集来自现场的数字量信号而设计。

3503E模块提供32个数字量输入通道，这些通道通常以每8个通道为一组进行公共连接。该模块采用三重模块冗余(TMR)架构。这意味着每个现场输入信号在模块内部都被三路独立的电路处理，并通过硬件实现的表决逻辑(2-out-of-3 voting)来检测和纠正任何一个通道的故障，确保即使其中一路输入发生故障，系统也能持续准确地获取信号，并进行无缝、无中断的运行。

3503E模块具备全面的板载诊断功能，可以检测现场线路的开路和短路故障。其“自检”功能能够检测输入点“卡死”在通电状态的情况，这对于通常采用“断电跳闸”设计的安全系统至关重要。作为Triconex系统的一部分，3503E已获得TÜV认证，符合IEC 61508 SIL 3安全完整性等级，是构建最关键安全应用的理想选择。

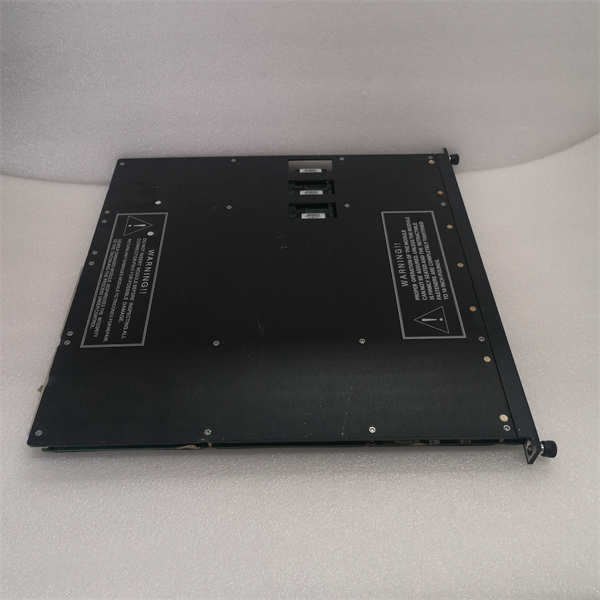

3503E TRICONEX

技术规格

产品型号:3503E

制造商:Triconex(现为Schneider Electric旗下品牌)

产品类型:Tricon数字量输入模块

架构:三重模块冗余(TMR)

安全完整性等级(SIL):TÜV认证IEC 61508 SIL 3

输入通道数:32个数字量输入通道，每8个通道为一组共用

输入电压:24 VAC/VDC(标称值)

推荐输入范围:20-42.5 VDC

最大电压:42.5 VAC/VDC

输入频率范围:DC或47-63 Hz

“ON”状态电流:6-9 mA

“ON”状态电压:>18 VAC/VDC

“OFF”状态电压:<6 VAC/VDC

“OFF”状态检测电流:<4 VAC/VDC

响应时间:<8 ms(AC)/<15 ms(DC)

隔离:光电隔离，1500 VDC隔离电压(现场与系统)

线路监测:可自检检测“卡死”在通电状态的输入

热更换:支持热更换(Hot-Swappable)，无需中断过程即可更换

诊断:模块级和通道级诊断，故障指示灯

工作温度:-40°C至+70°C(-40°F至+158°F)

存储温度:-40°C至+85°C(-40°F至+185°F)

相对湿度:5%至95%(非冷凝)

认证:IEC 61508 SIL 3

连接器:56-pin接口

配套:需要外部接线端子板(ETP)连接现场信号

主要特点和优势

Triconex 3503E数字量输入模块以其业界领先的安全性能和可靠性而脱颖而出：

三重模块冗余(TMR)架构：这是其核心优势。模块内部有三路独立的输入通道，同时处理相同的现场信号，并通过硬件投票（2-out-of-3）来消除任何一个输入通道的故障。这确保了在单点故障发生时，系统仍能无缝、无中断地获取准确的信号，极大提高了系统的可用性和完整性。

高安全完整性等级(SIL 3)认证：3503E模块及其所属的Tricon系统通过了TÜV认证，符合最高级别的安全完整性等级IEC 61508 SIL 3。这使其成为紧急停车系统(ESD)、火气检测系统(F&G)和其他安全关键应用的理想选择。

全面的诊断功能：模块具备先进的板载诊断和自检功能，能够检测现场线路的开路、短路以及输入点“卡死”在通电状态的故障。这些诊断信息有助于快速定位问题，提高系统可靠性。

支持24 VAC/VDC通用输入：模块能够接收24 VAC或24 VDC的数字量信号，提供了广泛的兼容性，适用于多种现场设备和电源类型。

高电气隔离：模块提供光电隔离，现场信号与Tricon系统内部电路之间具有高电压隔离能力（1500 VDC），有效保护系统免受电磁干扰和接地回路问题的影响。

热更换能力：3503E模块支持在线热更换，无需停机即可更换故障模块。这大大缩短了维护时间和停机成本，确保了生产的连续性。

坚固耐用的工业级设计：模块设计可在极端温度、湿度和电磁干扰等恶劣工业环境中可靠运行，确保在关键应用中的稳定性能。

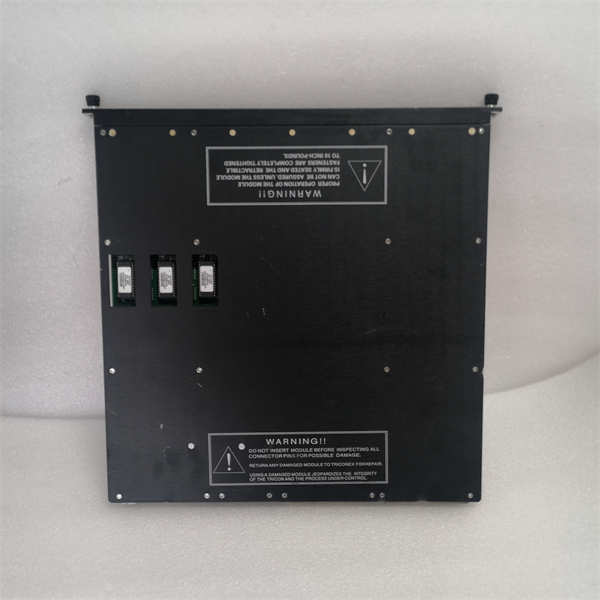

3503E TRICONEX

应用领域

Triconex 3503E Tricon数字量输入模块广泛应用于对数字量信号采集的安全性、可靠性和精度有最高要求的各种工业领域：

石油和天然气：在炼油厂、石化设施、海上钻井平台、天然气处理和管道运输系统中，作为紧急停车系统(ESD)、火气检测系统(F&G)和燃烧器管理系统(BMS)的数字量输入接口，采集阀门位置、泵状态、火焰探测器信号、紧急按钮状态、压力开关、液位开关等。

电力行业：在核电站、火力发电厂和变电站中，用于采集断路器状态、开关量报警、保护继电器状态以及其他关键设备的数字量信号，以实现安全联锁和保护功能。

化工和制药：在高风险化学品制造、精细化工和制药生产中，采集安全联锁开关、紧急停车按钮、极限位置开关、安全门状态等数字量信号，确保生产过程的安全性。

其他重工业：在冶金、采矿、造纸和水泥等行业中，对于涉及高温、高压、有毒物质或潜在爆炸风险的工艺，提供高可靠的数字量信号采集，以确保生产过程的安全性。

相关产品

与Triconex 3503E Tricon数字量输入模块紧密相关的产品主要包括Triconex Tricon系列的其他模块、系统硬件以及配套的软件工具：

Triconex Tricon处理器模块:如3008(主处理器模块),3009(增强型主处理器模块)等，这些是Tricon系统的核心，3503E必须与它们配合使用。

Triconex数字量输出(DO)模块:如3625A(24 VDC数字量输出)或3611E(115 VAC数字量输出)，用于向现场执行器发送控制信号。

Triconex模拟量输入(AI)模块:如3700A(通用模拟量输入)，用于采集现场模拟量信号。

Triconex模拟量输出(AO)模块:如3704E(模拟量输出)，用于向现场执行器发送模拟量控制信号。

Triconex通信模块(TCM):如4351B，用于Tricon系统与其他上位系统进行通信。

Triconex电源模块:为整个Tricon系统和所有模块提供冗余电源，例如8310。

Triconex机架(Chassis):3503E模块安装在Triconex系统的专用机架中。

Triconex外部接线端子板(ETP):3503E需要专门的ETP(如PN 9560-110 for 3503E)来连接现场信号。

TriStation 1131软件:这是Triconex系统专用的编程和配置软件，用于对3503E和其他Tricon模块进行配置、编程和诊断。

安装与维护

安装前准备：在安装Triconex 3503E数字量输入模块之前，请务必仔细阅读Triconex系统的安装手册和所有相关的安全指南。确保所有安装工作在断电状态下进行，并严格遵守所有适用的电气安全规范和局部规章。检查安装位置是否满足模块的环境要求（如温度、湿度、振动和电磁兼容性），并确保有足够的空间用于散热和接线。将3503E模块正确插入Triconex机架的指定槽位中，并确保连接器完全插入并锁定到位。将外部接线端子板(ETP)与模块连接，并正确连接所有24 VAC/VDC数字量输入信号线，确保所有接线牢固可靠，接地良好。

维护建议：为确保Triconex 3503E的长期可靠运行和最高安全完整性，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积，并检查所有接线端子是否紧固。确保Triconex机架内部清洁，通风良好，以防止模块过热。利用TriStation 1131软件或其他系统诊断工具，定期检查3503E模块的诊断状态、错误日志和输入信号状态。观察模块前面板的LED状态指示灯，以便快速识别运行异常或现场线路故障。3503E支持热更换功能，这意味着在大多数情况下，可以在不中断系统运行的情况下更换故障模块。在进行任何维护或更换操作前，务必遵循严格的安全程序，断开相关电源，并由经过Triconex培训的专业人员进行。更换模块后，应进行适当的功能测试以验证输入信号的正常采集和处理。

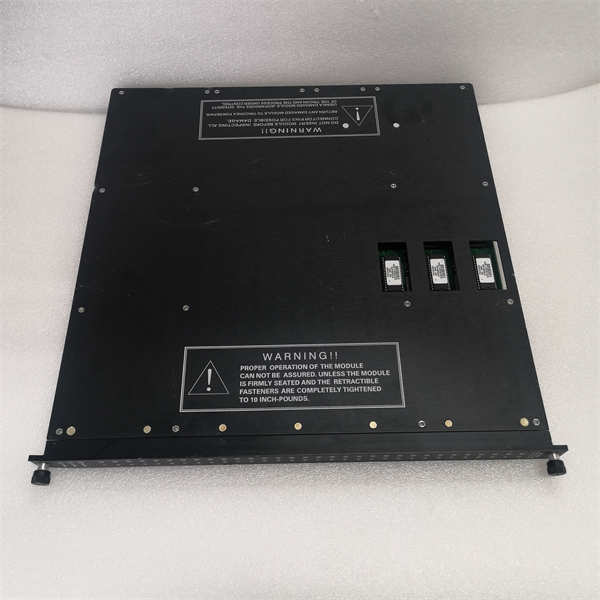

3503E TRICONEX

产品保障

Triconex(施耐德电气旗下品牌)对3503E数字量输入模块提供全面的产品保障，这充分体现了我们对产品质量和客户安全的高度承诺。
