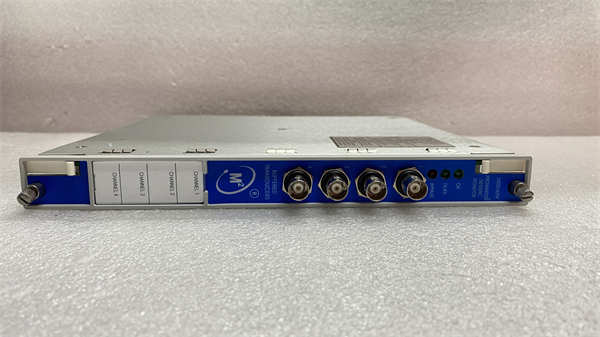

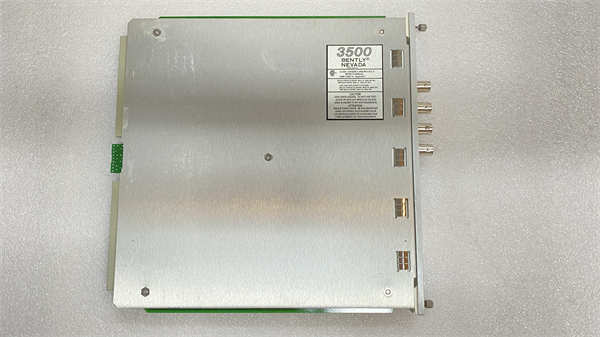

3500/42M 176449-02 BENTLY 四通道Proximitor/Seismic监测模块

Description

Bently Nevada 3500/42M 176449-02是一款四通道Proximitor/Seismic监测模块，属于Bently Nevada 3500系列机械保护系统。这款高性能模块Bently Nevada 3500/42M旨在接收来自接近式传感器和地震传感器的信号，并对其进行处理，以提供各种关键的机械振动和位置参数。作为3500系列的核心监测模块之一，Bently Nevada 3500/42M 176449-02能够对旋转机械的关键部位进行全面的状态监测和保护。该模块可以配置用于监测径向振动、轴向位置（推力）、差胀、偏心率、REBAM、加速度、速度、轴绝对振动以及圆形接受区域等多种参数。通过与用户可编程的报警设定值进行比较，Bently Nevada 3500/42M为机械保护提供了至关重要的信息，并能驱动报警和停机动作，从而有效地保护设备并提高运行可靠性。

3500/42M 176449-02 BENTLY

技术规格

产品型号：3500/42M

订货号：176449-02

制造商：Bently Nevada(Baker Hughes)

产品类型：四通道Proximitor/Seismic监测模块

兼容系统：Bently Nevada 3500系列

输入通道数：4

传感器类型：接近式(Proximitor)、速度(Velocity)、加速度(Acceleration)

输入范围：取决于传感器类型和配置

频率响应：取决于配置和滤波器选择

精度：±0.33%of full-scale(典型值，取决于参数)

报警设置：每个通道可配置多个报警点(Alert,Danger)

输出：4-20 mA(可选),Buffered Transducer Outputs

电源电压：-24 VDC(通过3500机架供电)

工作温度：-40°C至+85°C

主要特点和优势

四通道监测能力：Bently Nevada 3500/42M 176449-02单个模块提供四个独立的监测通道，能够同时监测多个关键测量点，降低了系统所需的模块数量，提高了成本效益和系统紧凑性。

灵活的传感器兼容性：该模块能够接收来自接近式传感器、速度传感器和加速度传感器的信号，使其能够监测各种类型的机械振动和位置参数，适应不同的应用需求。

全面的监测功能：Bently Nevada 3500/42M支持多种监测功能，包括径向振动、轴向位置、差胀等，为用户提供了全面的机械状态信息，有助于早期发现和诊断潜在的设备故障。

用户可编程报警：每个通道都可以根据用户的需求配置多个报警设定值（Alert和Danger），当监测值超过设定值时，系统可以触发报警，提醒操作人员或执行保护动作。

Buffered传感器输出：Bently Nevada 3500/42M 176449-02提供Buffered传感器输出，允许用户将原始传感器信号传输到其他分析设备，进行更深入的动态分析。

与3500系统无缝集成：作为3500系列的一部分，Bently Nevada 3500/42M可以完美地集成到3500监测系统中，与其他模块协同工作，实现全面的机械保护和状态监测方案。

3500/42M 176449-02 BENTLY

应用领域

Bently Nevada 3500/42M 176449-02 Proximitor/Seismic监测模块广泛应用于各种旋转机械的保护和状态监测，例如：

汽轮机和发电机组：监测轴承振动、轴向位置、差胀等关键参数，保护机组安全稳定运行。

压缩机和泵：监测轴承振动、轴向推力、不平衡等故障，提高设备的可靠性和效率。

风力发电机组：监测主轴、齿轮箱等关键部件的振动和位置，实现早期故障预警。

齿轮箱：监测齿轮啮合振动和轴承状态，预防齿轮故障。

任何需要同时监测振动和位置参数的关键旋转机械。

相关产品

Bently Nevada 3500/40M：Proximitor监测模块，主要用于接收接近式传感器的信号。

Bently Nevada 3500/41M：加速度监测模块，专门用于接收加速度传感器的信号。

Bently Nevada 3500/45：位置监测模块，用于监测轴向位置、阀位等。

Bently Nevada 3500/65：温度监测模块，用于监测轴承或其他部件的温度。

Bently Nevada 3500/15：Keyphasor*模块，提供转速和相位基准信号，用于动态分析。

Bently Nevada System 1 Evolution：状态监测和诊断软件平台，用于配置、管理和分析3500系统的数据。

安装前准备：在安装Bently Nevada 3500/42M 176449-02模块之前，请务必参考Bently Nevada 3500系统的安装手册和安全指南。确保3500机架已正确安装并接地，电源已断开。检查Bently Nevada 3500/42M模块的包装是否完好，确认模块型号与所需一致。将Bently Nevada 3500/42M模块小心地插入3500机架的指定插槽中，并确保连接器牢固连接。根据系统设计和接线图，正确连接来自接近式传感器、速度传感器或加速度传感器的电缆至Bently Nevada 3500/42M模块的输入通道。

维护建议：为了确保Bently Nevada 3500/42M 176449-02模块的长期可靠运行，建议定期检查模块在机架中的连接是否稳固，传感器电缆连接是否松动或损坏。保持模块表面的清洁，避免灰尘积聚，影响散热。定期检查连接的传感器是否工作正常，以及系统报警和保护功能是否有效。如果发现模块或系统有任何异常，应及时联系专业人员进行检修。

3500/42M 176449-02 BENTLY

产品保障

Bently Nevada(Baker Hughes)对其产品Bently Nevada 3500/42M 176449-02提供标准的工业产品质量保证。所有产品在出厂前都经过严格的测试和检验，确保其性能符合相关的技术标准。
