WOODWARD 2301E 8273-1011是一款先进的数字负载分配和调速控制器(Digital Load Sharing and Speed Control)。这款微处理器型数字控制器专为柴油或燃气发动机驱动的发电机组设计，用于精确控制发电机的转速和负载分配。它能够确保发电机在孤岛运行模式（isochronous mode）、下垂模式（droop mode）或基本负载模式（base load mode）下的稳定运行。
2301E系列是Woodward 2301A和2301D负载分配控制器的升级版本，拥有更强的软件灵活性和更丰富的功能，许多在旧版本中需要额外设备的控制功能现在可以通过软件配置实现。这使得8273-1011成为现有系统升级和新安装的理想选择，提供更高的功能性和可靠性。它通过前端的RS-232端口与外部计算机连接进行设置和配置，并具有强大的I/O接口，包括负载传感器、执行器驱动、MPU转速传感器、模拟输入/输出和离散输入/输出。

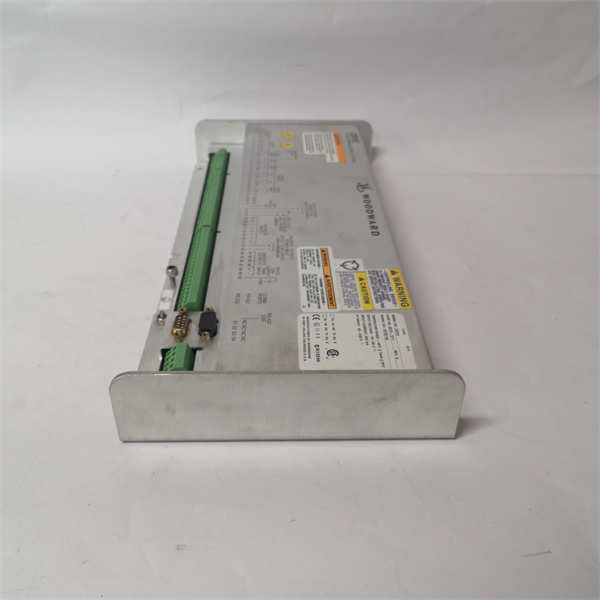

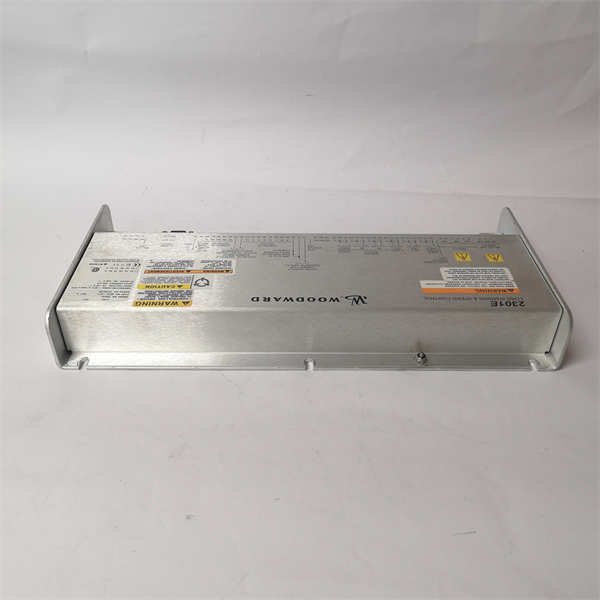

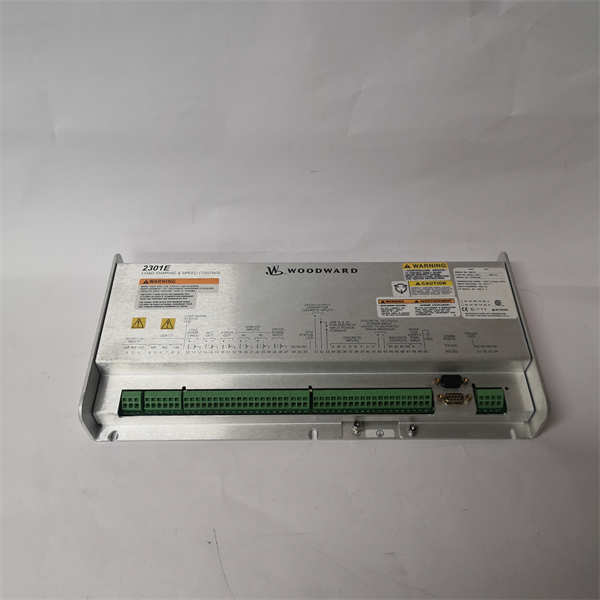

2301E 8273-1011 WOODWARD
技术规格
产品型号:2301E 8273-1011
制造商:WOODWARD
产品类型:数字负载分配和调速控制器
应用:柴油或燃气发动机驱动的发电机组
控制模式:等时模式(Isochronous Mode)、下垂模式(Droop Mode)、基本负载模式(Base Load Mode)
输入电压:24 VDC
处理器:微处理器型数字控制
输入/输出:-1个负载传感器输入(Load Sensor)
主要特点和优势
WOODWARD 2301E 8273-1011调速控制器以其卓越的性能和灵活性，在发电机组控制领域提供了显著优势：
精确的转速与负载分配控制：该控制器能够精确管理柴油或燃气发动机的转速，并实现多台发电机组之间的负载分配，确保电力输出的稳定性和效率。它支持等时、下垂和基本负载等多种运行模式，适应不同的电网并网或孤岛运行需求。
高度可配置性与灵活性：作为一款微处理器型数字控制器，2301E大部分功能通过软件配置实现。用户可以通过外部计算机和专用工具（如2301E ToolKit或Control Assistant）轻松调整发动机转速范围、齿轮齿数、执行器动作方向等参数，极大地简化了应用定制和升级过程。
丰富的I/O和通信接口：配备了负载传感器、执行器驱动、MPU转速传感器、可配置模拟/离散I/O以及RS-232和RS-422双串口，提供了强大的连接能力，便于与各种传感器、执行器以及上位监控系统集成。可选的Modbus通信功能进一步增强了系统集成度。
增强的诊断和数据记录：额外的状态LED指示灯和故障数据记录功能（在关机事件时记录16秒数据）使得故障排除和性能分析变得更加便捷高效，有助于减少停机时间。
向后兼容性与升级潜力：2301E与2301A和2301D控制器的物理尺寸和安装配置兼容，使得现有系统能够轻松升级，获得更强大的功能而无需大规模改造。
高级控制算法：包含负载甩掉/负载脉冲逻辑、自适应转速传感算法、MAP限制器和扭矩限制器等功能，优化了瞬态响应，提高了发动机和发电机组的运行稳定性和保护能力。
2301E 8273-1011 WOODWARD
应用领域
WOODWARD 2301E 8273-1011调速控制器广泛应用于各种需要对发动机和发电机组进行精确转速和负载控制的场景，包括：
发电机组并联运行：在多台柴油或燃气发电机组并联运行的电力系统中，用于实现精确的负载分配，确保系统稳定性和高效运行。
主备发电机系统：控制发电机组的启动、停止和负载转移，实现主备用电源的无缝切换，确保电力供应的连续性。
船用柴油发电机组：在船舶电力系统中，用于控制主发电机或辅助发电机组的转速和负载，以适应不同的航行和停泊需求。
工业应急电源：在工厂、医院、数据中心等关键设施中，作为应急发电机组的核心控制器，确保在主电源故障时的快速响应和稳定供电。
泵送和压缩机应用：在某些需要精确转速控制的工业泵或压缩机驱动应用中，通过调整发动机转速来满足工艺需求。
分布式发电：在微电网或分布式发电系统中，用于管理分布式发电机组的功率输出和并网运行。
燃气或柴油发动机测试台：在发动机研发和测试环境中，用于精确控制发动机的转速和负载，进行性能评估和调试。
相关产品
与WOODWARD 2301E 8273-1011调速控制器相关联的产品主要包括Woodward的各类执行器、转速传感器、以及其自动化解决方案中的其他控制和监控组件。
Woodward执行器(Actuators)：例如L系列、F系列、P系列和PISC系列执行器，这些执行器由2301E的PWM输出驱动，用于直接调节发动机的燃油量或节气门位置，实现转速和负载控制。
Woodward磁性拾取器(Magnetic Pickups,MPU)：作为转速传感器，向2301E提供发动机转速信号。
Woodward负载传感器：用于测量发电机输出负载，并将信号反馈给2301E。
Woodward easYgen系列或easYlite系列控制器：在更复杂的发电机管理或电网并网应用中，2301E可能与这些更高级别的控制器配合使用。
Woodward AtlasSC或APECS系列控制器：其他用于发动机和涡轮机控制的Woodward控制器。
Woodward Control Assistant或2301E ToolKit软件：用于2301E的组态、校准、诊断和数据分析。
工业级电源供应器：为2301E提供稳定的24 VDC电源。
通信电缆：用于RS-232和RS-422通信，连接控制器与配置PC或上位系统。
发电机同步器和保护继电器：在发电机组并网应用中，这些设备与2301E协同工作，确保安全可靠的并网。
安装与维护
安装前准备：
在安装WOODWARD 2301E 8273-1011模块之前，务必确保相关的发动机和发电机组已完全断电，并已采取所有必要的安全措施，以防止电击或机械伤害。请仔细阅读2301E控制器随附的安装手册，了解详细的安装步骤、接线图、环境规范和安装要求。
物理安装：将控制器安装在合适的控制面板或机柜内，确保其牢固固定，并留有足够的空间进行接线和散热。
电气连接：根据Woodward提供的详细接线图，正确连接所有I/O信号线（包括负载传感器、MPU转速传感器、执行器、模拟和离散I/O）以及24 VDC电源。确保所有连接牢固可靠，符合电缆规范，并进行适当的接地。
通信连接：通过RS-232端口连接到配置计算机，进行初步的参数设置和功能测试。
初始配置：使用Woodward的专用软件工具（如2301E ToolKit或Control Assistant）对控制器进行初始配置，包括发动机类型、转速范围、I/O功能分配和负载分配参数等。
维护建议：
WOODWARD 2301E 8273-1011是一款高可靠性产品，但定期维护对于确保其长期稳定运行和系统安全至关重要：
目视检查：定期检查控制器外观，确保没有灰尘堆积、连接器松动、物理损坏或接线老化。保持控制面板内部清洁干燥，避免潮湿和腐蚀性物质侵入。
LED指示灯监控：关注控制器上的状态LED指示灯，它们提供电源、运行状态、通信状态和故障的快速指示。
系统诊断与数据分析：定期通过Woodward的软件工具连接控制器，查看诊断信息、报警日志和性能数据（特别是故障数据记录），这对于识别潜在问题和优化运行至关重要。
固件和软件更新：根据Woodward的建议，定期检查并更新控制器固件和配置软件至最新版本，以获取性能改进、新功能支持和错误修复。
参数校准：根据需要，定期对传感器的输入（如MPU转速、负载传感器）和执行器的输出进行校准，确保控制的准确性。
环境控制：确保控制器所在的工作环境符合其温度和湿度规格，保持良好的通风散热。
2301E 8273-1011 WOODWARD
产品保障
WOODWARD对其2301E 8273-1011产品提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
