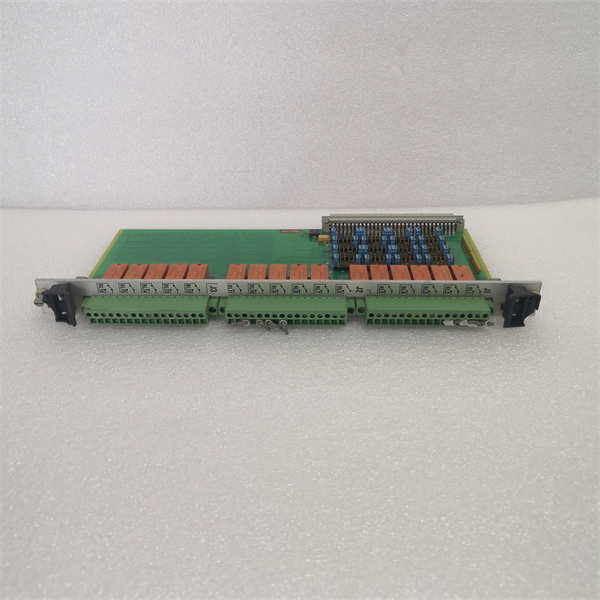

200-570-000-014 200-570-101-013 VM600 Vibro-meter 机械保护卡

Description

Vibro-meter 200-570-000-014 200-570-101-013 VM600 MPC4是一款高性能、高可靠性的机械保护卡(Machinery Protection Card)，由Meggitt Vibro-meter（现为Parker Meggitt旗下品牌）设计和制造。作为VM600系列机械保护和状态监测系统的核心组件，VM600 MPC4专为连续在线监测关键旋转机械（如燃气轮机、蒸汽轮机、压缩机、泵和发电机等）的各种动态参数而设计。

MPC4卡能够同时测量和监测多达4个动态信号输入（如振动、位移、加速度、压力）和2个转速（速度）信号输入。它集成了先进的数字信号处理(DSP)技术，能够实时处理这些信号，生成各种机械保护所需的参数，例如相对和绝对振动、Smax、偏心率、推力位置、轴绝对和差动膨胀、位移和动态压力等。

MPC4模块前面板上设有BNC连接器，可输出缓冲的“原始”传感器信号，便于连接外部分析设备进行更深入的诊断。它具有完全可编程的报警设定点（包括Alert、Danger和OK），并支持可配置的迟滞和时间延迟。此外，MPC4还包含4个用户可配置的继电器，用于指示报警或系统状态，以及1个公共电路故障继电器。该模块通常与VM600 IOC4T(Input/Output Card)配对使用，MPC4安装在机架前部，IOC4T安装在后部，通过背板进行通信和数据传输。

VM600 MPC4符合严格的行业标准，如API 670，并有版本获得SIL 2认证（如MPC4SIL），使其成为电力、石油天然气等行业中对设备安全和可用性有最高要求的理想解决方案。

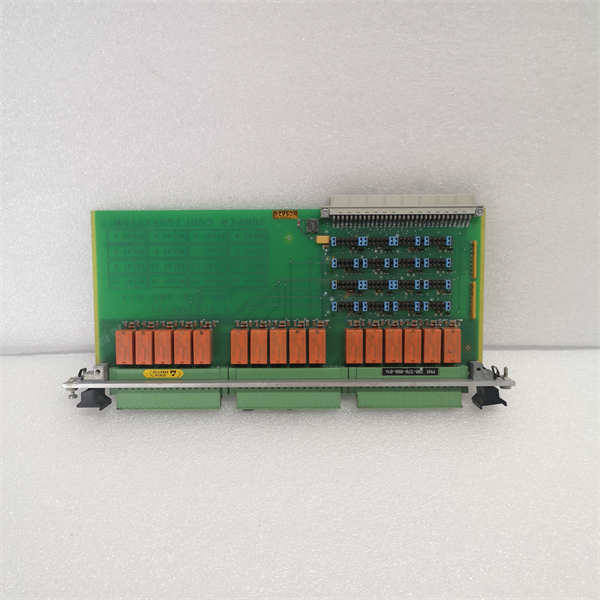

200-570-000-014 200-570-101-013 VM600 Vibro-meter

技术规格

产品型号:VM600 MPC4

制造商:Meggitt Vibro-meter(Parker Meggitt旗下品牌)

产品类型:机械保护卡(Machinery Protection Card)

兼容系统:VM600系列机械保护和状态监测系统

关联模块:通常与VM600 IOC4T(或MPC4Mk2+IOC4Mk2)配对使用

动态信号输入:4个通道(可接受加速度、速度、位移等传感器信号)

转速信号输入:2个通道(用于转速计/速度传感器)

处理功能:实时DSP处理，包括滤波、整流(RMS,峰值)、阶次跟踪、相位、间隙等

报警设定点:可编程的Alert、Danger和OK设定点；支持迟滞和时间延迟

继电器输出:4个用户可配置继电器(用于报警)，1个公共电路故障继电器

模拟量输出:4个模拟量输出(通常由配对的IOC4T卡提供，0-10 V或4-20 mA)

缓冲信号输出:前面板BNC连接器提供“原始”动态信号输出

传感器电源:提供传感器激励电源(如ICP加速度计、涡流探头等)

自诊断功能:“OK System”持续监测信号链路，检测传感器或线路故障

热插拔功能:支持带电插拔(Hot-swappable)

供电:由VM600机架背板供电

功耗:+5 VDC消耗：约12.5 W，另加每使用一个传感器额外1 W

 :±12 VDC消耗：最大2.5 W

通信接口:VME总线(与IOC卡通信)，RS-232配置端口，可通过CPUx/IOCN卡提供以太网通信

工作温度:0°C至+60°C(部分资料提及-25°C至+65°C或-20°C至+70°C)

存储温度:-40°C至+85°C

相对湿度:0%至90%(非冷凝)

安装位置:VM600机架前部，与IOC4T卡直接对应

认证:符合API 670；特定版本（如MPC4SIL）通过TÜV SIL 2认证

主要特点和优势

Vibro-meter VM600 MPC4机械保护卡以其卓越的性能、可靠性和可配置性，在关键旋转机械保护领域提供以下显著特点和优势：

先进的机械保护功能：作为VM600系统的核心处理单元，MPC4能够实时执行复杂的机械保护算法，提供精确的振动、位移、转速等参数监测，并在超过预设报警限值时快速响应，触发报警或跳闸。

多通道和多类型信号处理：支持4个动态通道和2个转速通道，能够处理各种传感器信号，为不同类型的旋转机械提供全面的监测。

高精度和实时性：采用先进的DSP技术，确保测量和处理的实时性和高精度，这对快速响应机器异常至关重要。

全面可编程性：报警级别、过滤器类型、迟滞、延迟时间等参数均可通过软件灵活配置，满足特定机器和应用的需求。

强大的诊断能力：内置“OK System”持续监测传感器和线路的完整性，及时发现并指示故障，简化了故障排除过程。

高可靠性和系统可用性：坚固的工业级设计，确保在恶劣环境下稳定运行。支持带电插拔，可在不中断机器运行的情况下更换模块，最大程度地减少停机时间。

符合行业标准：符合API 670等国际机械保护标准，某些版本提供SIL 2认证，满足最高级别的安全要求。

灵活的系统集成：通过模拟量输出、继电器输出以及与VM600系统其他模块（如CPUM/IOCN）的通信，可无缝集成到DCS、PLC和SCADA系统中。

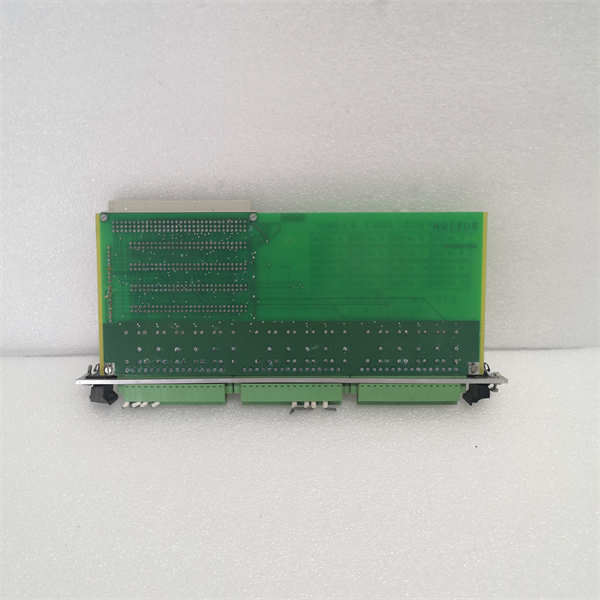

200-570-000-014 200-570-101-013 VM600 Vibro-meter

应用领域

Vibro-meter VM600 MPC4机械保护卡作为VM600机械保护和状态监测系统的重要组成部分，广泛应用于对大型、关键旋转机械进行振动监测、保护和诊断的各个工业领域：

电力行业：在火力发电厂、核电站、水力发电站和风力发电场中，用于监测和保护燃气轮机、蒸汽轮机、水轮机、发电机组、大型风机、锅炉给水泵和冷却塔风机等核心设备。

石油和天然气：在炼油厂、石化设施、海上钻井平台、天然气处理和管道运输站中，用于监测和保护大型压缩机（离心式、轴流式等）、泵、鼓风机、工业燃气轮机和发动机等关键资产。

重工业：在钢铁、水泥、矿业、造纸和化工等行业中，对关键泵、风机、压缩机、磨机和离心机等设备进行振动、位移和速度监测，确保设备安全运行和预测性维护。

其他关键旋转机械：任何对运行安全性和连续性有极高要求的工业应用中的大型电机、齿轮箱、冷却塔、离心机等旋转机械。

相关产品

与Vibro-meter VM600 MPC4机械保护卡紧密相关的产品主要包括VM600系列的其他模块、系统硬件以及相关的传感器和软件工具：

Vibro-meter VM600 IOC4T(或IOC4TMk2)输入/输出接口卡：MPC4的核心搭档，安装在机架后部，提供传感器接口、模拟量输出、继电器输出和缓冲原始信号输出。

Vibro-meter VM600机架(Rack)：如VM600 ABE04x或ABE056机架，用于安装MPC4和其他VM600模块。

Vibro-meter VM600 RPSxU电源模块：为VM600机架及其内部模块提供电源。

Vibro-meter VM600 RLC16(或RLC16Mk2)继电器卡：用于提供额外的继电器输出，可由MPC4的报警信号驱动。

Vibro-meter VM600 CPUM(或CPUMMk2)CPU模块和IOCN(或IOCNMk2)通信接口卡：可选的机架控制器和通信网关，用于系统配置、数据通信和远程监控。

Vibro-meter传感器：包括压电式加速度计(如CA系列)、速度传感器(如CV系列)、涡流式位移探头(如IQS系列)和转速传感器，这些是MPC4的输入信号来源。

Vibro-meter VibroSight®软件：用于VM600系统的组态、数据采集、趋势分析、报警管理和故障诊断。特别是VibroSight Protect软件，用于配置和操作VM600的机械保护(MPS)功能。

安装与维护

安装前准备：在安装Vibro-meter VM600 MPC4机械保护卡之前，请务必仔细阅读Meggitt Vibro-meter VM600系统的安装手册和所有相关的安全指南。确保所有安装工作在安全环境下进行，并严格遵守所有适用的电气安全规范和局部规章。检查安装位置（VM600机架前部）是否满足模块的环境要求（如温度、湿度），并确保有足够的空间用于散热。将MPC4模块正确插入VM600机架的指定槽位中，并确保其与对应的IOC4T卡对齐并完全插入背板连接器。通过前面板的BNC连接器连接外部分析设备（如果需要）。所有配置和参数设置通过VM600系统软件（如VibroSight Protect）进行。

维护建议：为确保Vibro-meter VM600 MPC4的长期可靠运行和最佳性能，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积。确保VM600机架内部清洁，通风良好，以防止模块过热。利用VM600系统软件，定期检查MPC4模块的诊断状态、报警信息和测量参数。观察模块前面板的LED状态指示灯，以便快速识别运行异常或传感器/线路问题。MPC4支持带电插拔功能，这意味着在不中断机器运行的情况下即可更换故障模块，从而最大程度地减少停机时间。在进行任何维护或更换操作前，务必遵循严格的安全程序，并由经过Meggitt Vibro-meter培训的专业人员进行。更换模块后，应进行适当的功能测试以验证其保护功能的正常运作。

200-570-000-014 200-570-101-013 VM600 Vibro-meter

产品保障

Meggitt Vibro-meter（Parker Meggitt旗下品牌）对VM600 MPC4机械保护卡提供全面的产品保障。
