Name: 125840-02 BENTLY 低压交流电源输入模块(PIM) - 山西鑫业达国际贸易官网
Brand: Bently Nevada

描述

Bently Nevada 125840-02是一款低压交流电源输入模块(PIM)，专为Bently Nevada 3500/15电源供应器设计，是Bently Nevada 3500系列机械保护系统中的关键组成部分。这款半高（half-height）模块安装在3500机架左侧的专用插槽中，其主要功能是将输入的低压交流电（通常为85至132 Vac rms）转换为系统内部模块所需的稳定直流电压。

Bently Nevada 125840-02确保了整个3500机械保护系统的稳定运行。在冗余配置中（当机架中安装两块电源模块时），系统可以实现无中断运行，即使移除或插入其中一块电源模块，也不会影响机架的正常工作。它配备了“Supply OK”LED指示灯，直观显示电源供应是否正常工作。凭借其坚固的设计和对工业环境的适应性，125840-02是电力、石油天然气、化工等行业中，保障关键旋转机械监测和保护系统不间断供电的核心组件。

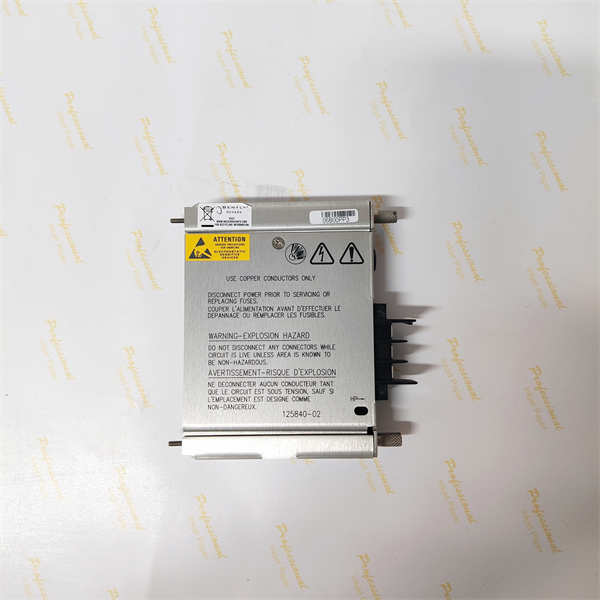

125840-02 BENTLY

技术规格

产品型号:125840-02

制造商:Bently Nevada(现为Baker Hughes旗下品牌)

产品类型:低压交流电源输入模块(PIM)

系统兼容性:Bently Nevada 3500/15电源供应器，3500系列机械保护系统

输入电压:标称110 Vac(范围85 to 132 Vac rms,峰值120 to 188 Vac pk)

输入频率:47 to 63 Hz

最大输入电流:4.5 A rms(最大)

功耗:小于1W(模块自身，不含转换输出)

过压保护:PIM上的保险丝在过压时会熔断

工作温度:-20°C至+70°C(-4°F至+158°F)

存储温度:-40°C至+85°C(-40°F至+185°F)

相对湿度:0%至95%(非冷凝)

安装方式:插入3500机架的专用电源插槽

诊断功能:“Supply OK”LED指示灯

安全认证:(通常符合CE,CSA/NRTL/C,ATEX等相关工业标准，具体取决于选件)

特点:半高模块设计，支持冗余供电

主要特点和优势

Bently Nevada 125840-02低压交流电源输入模块是3500系列系统高效运行的关键，具备多项显著特点和优势：

稳定可靠的电源转换：125840-02的核心功能是将外部低压交流电源精确转换为3500系列模块所需的直流工作电压。它能够接受宽范围的交流输入，确保即使在电网波动的情况下，也能为监测系统提供稳定、纯净的电力，从而保障数据的准确性和设备的正常运行。

支持冗余电源配置：3500机架设计允许安装一个或两个电源供应器（包括PIM）。当安装两个电源供应器时，它们互为备份，形成冗余配置。这意味着即使一个电源供应器发生故障或被移除，另一个也能立即接管供电，确保3500机架和所监测机械的保护系统能够持续运行，最大限度地减少停机时间。

热插拔功能：125840-02模块支持热插拔功能。在系统运行中，只要有另一个电源供应器在位，就可以安全地移除或插入该模块，而不会中断机架的正常操作。这一特性极大地简化了维护和更换过程，提高了系统的可维护性和可用性。

直观的诊断指示：模块前面板上的“Supply OK”LED指示灯能够清晰地显示电源供应的工作状态。这为现场技术人员提供了一个快速、直观的视觉确认，便于及时发现和解决电源相关的问题，提高了故障诊断的效率。

坚固耐用的工业级设计：作为Bently Nevada 3500系列产品的一部分，125840-02采用工业级设计，能够在严苛的工业环境中稳定运行。它具备宽泛的工作温度范围和湿度承受能力，确保在电力、石油天然气、石化等极端条件下也能提供可靠的性能。

紧凑的半高模块设计：模块采用半高设计，有效地利用了3500机架内的空间，使得整个监测系统更为紧凑和高效。

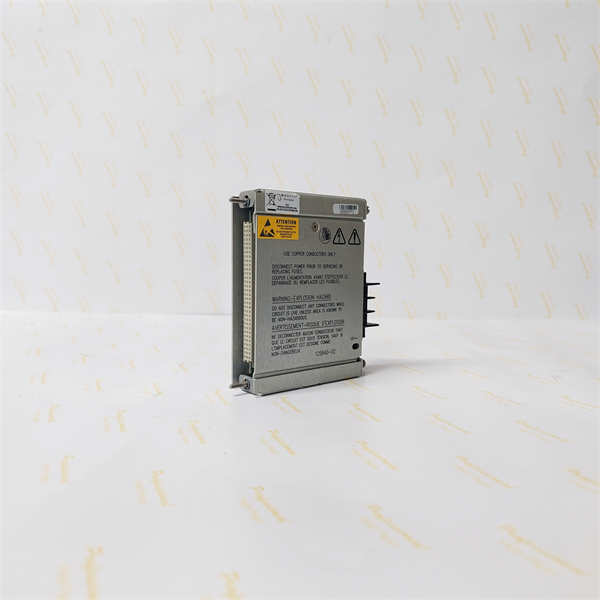

125840-02 BENTLY

应用领域

Bently Nevada 125840-02低压交流电源输入模块是Bently Nevada 3500系列机械保护系统的组成部分，广泛应用于对机械状态监测和保护有极高要求的工业领域：

电力发电厂：用于监测和保护汽轮机、发电机、水泵、风机等关键旋转设备。125840-02为整个3500监测系统提供稳定电源，确保对振动、轴位置、温度、转速等参数的连续监测，从而避免设备损坏和计划外停机。

石油天然气行业：在炼油厂、天然气处理厂、输油/气管道增压站等应用中，用于监测压缩机、泵、燃气轮机和鼓风机等关键机械。保障这些设备的稳定运行对于油气生产和运输至关重要。

化工与石化行业：用于监测反应器、分离器、大型搅拌器、泵和压缩机等关键工艺设备的健康状况。125840-02确保监测系统持续工作，及时发现潜在故障，防止危险事故。

其他重工业：如钢铁、冶金、造纸、水泥等行业，凡是拥有大型旋转机械设备并需要先进振动监测和保护系统的应用，3500系统和其电源模块都是关键组成部分。

安装与维护

安装前准备：在安装Bently Nevada 125840-02低压交流电源输入模块之前，请务必详细阅读Bently Nevada 3500系列系统的官方安装手册和维护指南。确保安装环境符合模块的工作温度、湿度和振动要求。在进行任何电气连接之前，必须完全切断系统电源，并遵循所有相关的电气安全规范和标准，以防触电或设备损坏。125840-02模块应插入3500机架左侧的专用电源插槽中。确保模块完全插入并与背板连接牢固。正确连接交流电源线，确保极性正确且接线牢固。对于冗余配置，应确保两个电源供应器（及其PIM）都正确安装并接线。

维护建议：为确保Bently Nevada 125840-02 PIM的长期稳定运行和高可靠性，建议定期进行预防性维护。这包括：定期检查模块及所有电源连接电缆是否有物理损伤、腐蚀或松动。保持3500机架和控制柜内部清洁，避免灰尘和污垢积聚，确保良好的通风散热，防止模块过热。监控模块前面板的“Supply OK”LED指示灯，它能提供直观的运行状态信息，便于现场人员快速识别潜在问题。由于125840-02支持热插拔，在需要更换模块时，只要确保系统中有另一个电源供应器在位，就可以在不中断系统运行的情况下进行操作，但务必遵循正确的操作规程。任何故障诊断和维修工作应由经过Bently Nevada认证的专业技术人员进行。

产品保障

我们对Bently Nevada 125840-02低压交流电源输入模块提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。

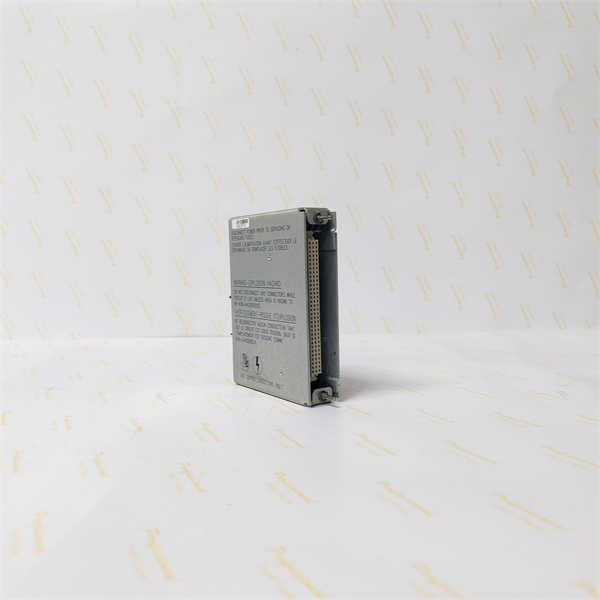

125840-02 BENTLY 低压交流电源输入模块(PIM)
