07DC92D GJR5252200R0101 ABB 数字输入/输出 (I/O) 模块

Description

ABB 07DC92D GJR5252200R0101是一款用于ABB Advant Controller 31(AC31)系统的数字输入/输出(I/O)模块。作为ABB工业自动化解决方案中的关键组件，该模块旨在扩展控制系统的功能和灵活性，提供可靠的数字信号处理能力。

07DC92D模块能够通过CS31系统总线作为远程模块使用，它提供32个可配置的数字输入/输出通道，所有通道均支持24V DC信号。其独特的配置能力允许用户将每个通道独立地配置为输入、输出或可回读的输出（即组合的输入/输出），极大地增强了应用的灵活性。输出通道采用晶体管工作，额定负载为0.5 A，并具有过载和短路保护功能。此外，这些输入/输出通道被分为4组，每组之间以及与模块其他部分之间都进行了电气隔离，确保了高安全性和抗干扰能力。

这款模块凭借其坚固的工业设计、易于配置的特性以及内置的诊断功能（如LED状态指示），成为各种工业自动化应用中连接控制器与现场设备（如传感器、执行器、继电器等）的理想选择。

技术规格

产品型号:07DC92D GJR5252200R0101

制造商:ABB

产品类型:数字输入/输出(I/O)模块

系列:ABB Advant Controller 31(AC31)

功能:可配置数字输入/输出

输入/输出点数:32个(可配置为输入、输出或可回读输出)

输入/输出电压:24 V DC

输出电流:0.5 A(每通道)

输出保护:过载和短路保护

电气隔离:4组输入/输出通道之间以及与单元其余部分之间电气隔离

总线接口:CS31 Slave(CS31系统总线)

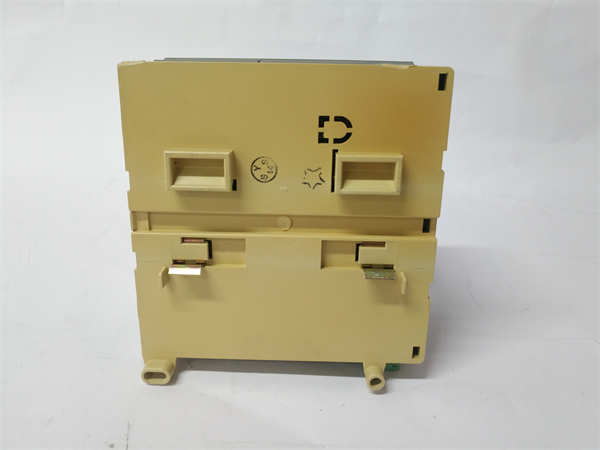

安装方式:DIN导轨安装(TH35-15或TH35-7.5)

工作环境温度:0°C至+55°C

存储温度:-25°C至+75°C

防护等级:IP20

产品尺寸:深度85 mm x高度140 mm x宽度120 mm(估算)

产品净重:约0.3 kg

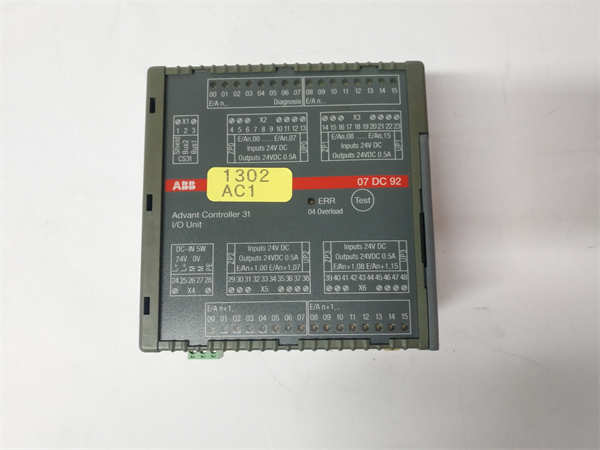

诊断功能:32个黄色LED指示灯（指示信号状态），红色LED用于错误消息，内置测试按钮

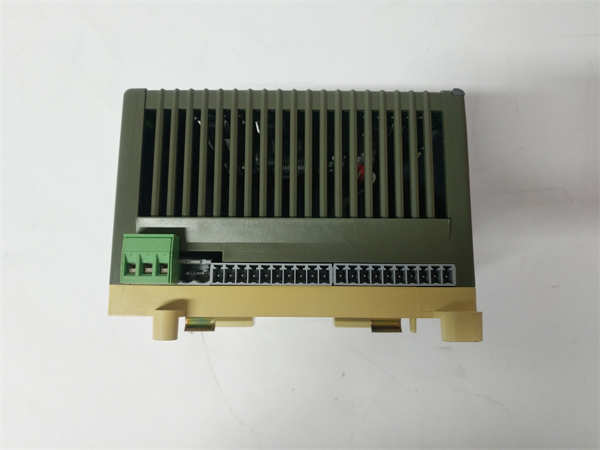

连接方式:可插拔螺钉端子

认证:CE,UL(推测，常见工业产品认证)

主要特点和优势

ABB 07DC92D模块在工业自动化领域展现出卓越的性能和灵活性，其主要特点和优势包括：

高度可配置性：每个数字I/O通道都可以独立配置为输入、输出或可回读的输出，极大地提高了模块的应用灵活性，减少了对不同I/O模块的需求。

出色的电气隔离：32个I/O通道被分为4组，每组之间以及与模块电源和CS31总线之间都进行了电气隔离。这有效防止了信号干扰和接地回路问题，增强了系统的稳定性和安全性。

强大的输出能力和保护：输出通道采用晶体管设计，每个通道可提供0.5A的负载电流，并集成了过载和短路保护，确保了连接设备的可靠运行。

便捷的诊断功能：模块前面板上的32个黄色LED指示灯清晰显示每个通道的信号状态，红色LED用于错误报警，加上内置测试按钮，使得现场故障诊断和维护变得直观高效。

CS31总线兼容性：作为CS31系统总线上的远程模块，它能与ABB Advant Controller 31系列PLC无缝集成，简化了分布式控制系统的架构和布线。

工业级坚固设计：该模块设计能够在0°C至+55°C的宽泛温度范围内稳定运行，IP20防护等级，确保其在各种严苛工业环境中的可靠性。

应用领域

ABB 07DC92D数字输入/输出模块广泛应用于各种需要精确、可靠数字信号处理的工业自动化和过程控制系统中，特别是在ABB Advant Controller 31(AC31)平台中。其主要应用领域包括：

过程自动化：在化工、石油天然气、电力、水处理、制药、食品饮料等行业，用于连接现场的数字传感器（如限位开关、压力开关、温度开关）和数字执行器（如电磁阀、接触器、指示灯）。

离散制造：在汽车、电子、机械制造等行业，用于控制生产线上的设备、机械臂、传送带、夹具等，实现各种开关量控制和状态监测。

楼宇自动化：在大型商业建筑或工业设施中，用于控制照明、HVAC系统、安防系统中的数字输入输出点。

基础设施控制：在交通信号、水泵站、配电站等基础设施中，用于监控设备状态和控制开关操作。

OEM设备集成：作为OEM（原始设备制造商）在设计和制造需要数字I/O功能的定制机械或设备时的核心组件。

能源管理：在智能电网和电力分配系统中，用于监测开关状态和控制断路器或接触器。

相关产品

与ABB 07DC92D模块相关联的产品主要是ABB Advant Controller 31(AC31)系列的其他组件以及CS31系统总线的配套设备。

ABB Advant Controller 31(AC31)PLCs：作为核心控制器，例如AC31-S系列或AC31-40系列CPU模块，它们通过CS31总线与07DC92D模块通信。

ABB CS31系统总线电缆和连接器：用于连接07DC92D模块与主控制器或其他CS31总线设备。

ABB电源模块：为AC31系统和07DC92D模块提供稳定的24V DC电源。

ABB模拟I/O模块：例如07AI90、07AO92等，用于处理模拟信号，与07DC92D共同构成完整的I/O解决方案。

ABB编程软件：如ABB Automation Builder或特定于AC31的组态软件，用于对07DC92D模块及其所在的PLC系统进行编程、组态和诊断。

现场数字传感器和执行器：例如各种按钮、指示灯、接近开关、电磁阀、继电器、小型接触器等，它们通过07DC92D模块连接到控制系统。

安装与维护

安装前准备：

在安装ABB 07DC92D模块之前，务必确保相关的控制系统已完全断电，并已采取所有必要的安全措施，以防止电击或设备损坏。请仔细阅读模块随附的安装手册和AC31系统文档，了解详细的安装步骤、接线图、DIN导轨安装要求和环境规范。

物理安装：将模块安装在标准DIN导轨（TH35-15或TH35-7.5）上，确保模块卡扣牢固固定。在控制柜内留出足够的散热空间，避免直接暴露于热源或震动。

电气连接：根据ABB提供的详细接线图，将24V DC电源线、CS31系统总线电缆以及现场数字输入/输出信号线正确连接到模块的可插拔螺钉端子上。确保所有连接牢固可靠，并进行适当的接地，遵循电磁兼容性(EMC)指南。

配置：通过编程软件对模块的每个通道进行配置（输入、输出或可回读输出），并设置相应的逻辑。

维护建议：

ABB 07DC92D模块通常设计为免维护产品，但定期检查对于确保其长期稳定运行至关重要：

目视检查：定期检查模块外观，确保没有灰尘堆积、连接器松动、物理损坏或接线老化。保持控制柜内部清洁干燥，避免潮湿、腐蚀性气体或导电性粉尘的侵入。

LED指示灯监控：关注模块前面板上的LED指示灯，它们提供电源状态、I/O通道状态和故障信息的快速指示。

系统诊断：利用ABB PLC的诊断功能或软件，定期监控模块的运行状态、I/O通道的状态和任何错误日志，这有助于及时发现和解决潜在问题。

清洁：定期使用干燥的压缩空气清除模块表面和接线端子上的灰尘。

环境控制：确保模块所在的工作环境符合其温度和湿度规格，保持良好的通风散热。

产品保障

ABB对其07DC92D GJR5252200R0101产品提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
