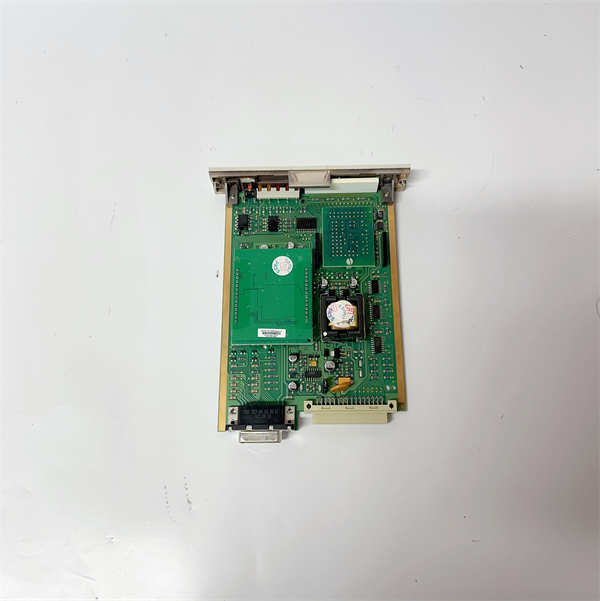

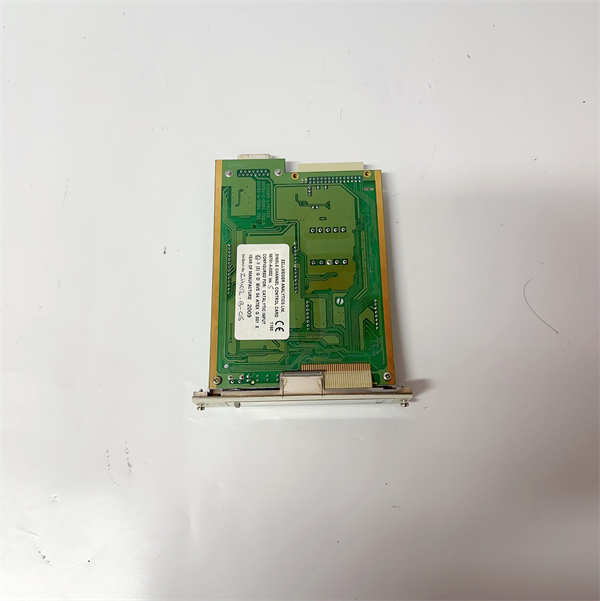

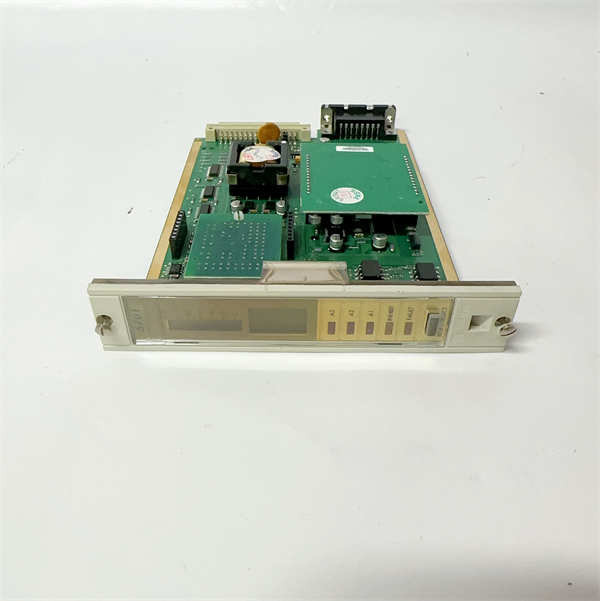

05701-A-0302 HONEYWELL 单通道控制卡

描述

霍尼韦尔05701-A-0302是一款专为催化应用设计的单通道控制卡，是霍尼韦尔System 57系列气体检测控制器中的核心组件。这款先进的控制卡在工业自动化系统中扮演着至关重要的角色，它负责接收来自催化式气体传感器的信号，进行精确的数据处理和显示，并根据预设的报警阈值激活相应的警报机制。凭借其卓越的微处理器控制技术，05701-A-0302能够与各种类型的气体检测器无缝集成，提供稳定可靠的气体监测解决方案。其多功能显示系统（包括模拟、数字和消息显示）以及直观的LED指示灯，使得操作人员能够实时、清晰地了解气体浓度和系统状态。霍尼韦尔05701-A-0302不仅确保了高效的性能和低电子漂移，还通过EEPROM内存保证了配置设置的安全性，是保障工业场所安全的关键环节。

05701-A-0302 HONEYWELL

技术规格

产品型号:05701-A-0302

制造商:Honeywell

产品类型:单通道控制卡

兼容传感器类型:催化式气体传感器

直流供电电压:18V至32V DC

功耗(典型):3.75W(含催化传感器)

报警设置点分辨率:1%全量程偏差(fsd)

电子漂移:小于±2%(6个月)

显示类型:25段模拟，4字符数字，4字符消息

指示灯:报警(A1,A2,A3)，故障，抑制，电源开，卡片选择

内存类型:EEPROM

尺寸(长x宽x高):17cm x 2.5cm x 11.2cm

重量:0.165 kg

主要特点和优势

霍尼韦尔05701-A-0302控制卡以其卓越的功能和可靠性，在工业气体检测领域树立了高标准。其核心优势在于强大的微处理器控制能力，这使得05701-A-0302能够高度适应各种催化式气体检测器的要求，确保监测的准确性和稳定性。该卡片集成了先进的多功能显示系统，包括直观的25段模拟显示、精确的四字符数字显示以及实用的四字符消息显示，能够清晰地呈现气体浓度、系统状态和报警信息，极大地提升了操作便利性。

此外，05701-A-0302配备了全面的LED指示灯，用于显示气体报警（A1、A2、A3）、故障和抑制状态，使操作人员能够迅速识别任何异常情况。报警设置点可以以1%全量程偏差的步长进行精确调整，提供了高度的灵活性以满足不同应用场景的需求。其低至±2%的6个月电子漂移特性，显著降低了校准频率和维护成本，保证了长期运行的准确性。更重要的是，EEPROM内存的引入确保了所有配置参数的安全存储，即使在断电情况下也能保持设置不丢失，进一步提升了系统可靠性。自验证功能则持续监测电路组件、软件和传感器状况，为用户提供了额外的安心保障。

05701-A-0302 HONEYWELL

应用领域

霍尼韦尔05701-A-0302单通道控制卡凭借其针对催化应用的专业设计和卓越性能，广泛应用于需要精确监测可燃性气体浓度的工业环境中。在石油和天然气行业，05701-A-0302是炼油厂、钻井平台和输油管道中保障工人安全和设备稳定的关键组件，能够实时检测甲烷、丙烷等可燃气体泄漏。在化工和石化领域，它被用于监测生产过程中的易燃易爆气体，如在合成、储存和运输化学品时，防止潜在的爆炸风险。

此外，05701-A-0302在公用事业和废水处理厂中也扮演着重要角色，尤其是在封闭空间和地下设施中，用于检测沼气（甲烷）等有害气体，确保作业人员的生命安全。在采矿业，该控制卡能够有效地监测瓦斯浓度，预防瓦斯爆炸事故的发生。其可靠的性能和易于集成的特性，使得05701-A-0302成为各种高风险工业环境中，构建高效、可靠气体检测系统的理想选择，从而有效降低事故风险，保障生产连续性和人员安全。

相关产品

以下是与霍尼韦尔05701-A-0302相关的部分产品型号，它们可能属于同一系列、具备类似功能或作为配套组件使用：

05701-A-0300:可能是霍尼韦尔System 57系列中用于不同类型传感器或具有其他通道配置的控制卡。

05701-A-0301:另一款霍尼韦尔System 57系列控制卡，可能在功能或应用上与05701-A-0302有细微差别。

05701-A-0303:该系列中的后续型号，可能包含升级功能或适应更广泛的应用。

05701-B-0302:霍尼韦尔System 57系列中可能具有不同电源或通信接口的变体。

Sensepoint XCD:霍尼韦尔的另一系列气体检测变送器，可与05701-A-0302等控制卡配合使用。

Optima Plus:霍尼韦尔的红外气体检测仪，某些应用场景下可能需要与05701-A-0302或类似控制卡进行集成。

System 57 Power Supply Modules:霍尼韦尔System 57系列中为05701-A-0302提供稳定电源的配套模块。

Catalytic Gas Sensors(various models):霍尼韦尔提供多种型号的催化式气体传感器，它们是05701-A-0302正常工作的核心组成部分。

安装与维护

安装前准备：在安装霍尼韦尔05701-A-0302之前，务必确保所有电源已断开，并严格遵循所有安全规范和当地法规。仔细阅读05701-A-0302的完整安装手册，了解其电气连接、接地要求和环境限制。检查安装位置是否符合卡片的工作温度和湿度范围，并确保有足够的空间进行散热和后续维护。确认已准备好兼容的催化式气体传感器和相应的传感器驱动模块，它们将与05701-A-0302协同工作，提供准确的气体检测数据。在进行任何连接操作前，建议使用防静电措施，以避免对敏感电子元件造成损害。

维护建议：为了确保霍尼韦尔05701-A-0302长期稳定运行，建议定期进行预防性维护。这包括定期检查卡片上的LED指示灯，确认其状态正常，无故障或报警提示。根据现场环境和传感器类型，定期对连接到05701-A-0302的气体传感器进行校准，以保证测量精度。检查所有接线是否牢固，无松动或腐蚀迹象。定期清理05701-A-0302的外部表面，避免灰尘和污染物堆积影响散热。在任何维护操作前，请务必断开电源，并遵循制造商提供的详细维护程序。如果发现05701-A-0302出现异常，应及时联系专业技术人员进行诊断和维修，切勿自行拆卸。

05701-A-0302 HONEYWELL

产品保障

我们深知工业自动化领域对产品可靠性和安全性的严苛要求。因此，霍尼韦尔05701-A-0302在出厂前都经过严格的质量控制和全面的性能测试，以确保其卓越的品质和稳定性。
