高密度数字量/模拟量接口：ABB UAD149 终端，简化布线，提升系统维护性！

描述

ABB UAD149：这块是ABB Advant Controller 400 (AC400) 系列高密度 I/O 模块的终端单元/底座，通常用于数字量或模拟量模块。核心价值是提供坚固的物理支撑，实现模块与现场电缆的快速分离，并保障系统总线连接的稳定性。产品类型：终端单元/I/O底座，兼容平台：AC400 I/O，功能：提供现场接线端子和热插拔支持。它的作用是实现高可靠性和在线维护的系统布线。

UAD149 ABB 产品概述

ABB 的 UAD149 终端单元在 Advant Controller 400（AC400）控制架构中扮演了不可或缺的物理接口角色。它是一个无源（Passive）的接线底座，负责将现场传感器和执行器的电缆，与插在它上方的高密度 I/O 功能模块连接起来。在电力、化工、冶金等对控制连续性和可靠性要求极高的行业，Advant AC400 控制器是核心，而 UAD149 ABB 就是这些核心 I/O 模块能稳固、高效运行的物理载体。

这块 UAD149 终端单元的设计，严格遵循了工业控制领域对可维护性（Maintainability）的最高标准。现场接线一旦完成，将永久固定在 UAD149 上的螺丝端子或弹簧端子上。这意味着，无论上方的 I/O 模块（如 DSDP 系列）因故障需要更换、升级还是进行定期校准（Periodic Calibration），操作人员都可以快速拔出功能模块，而无需触碰任何一根现场电缆。这极大地降低了平均修复时间（MTTR），消除了因重新接线可能引入的人为错误，确保了控制系统的高可用性（High Availability）。

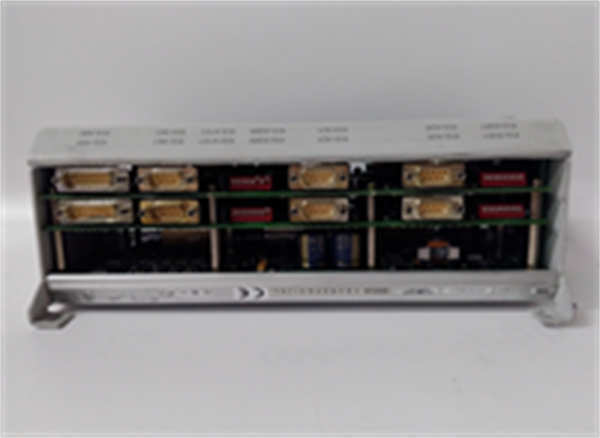

ABB UAD149

UAD149 ABB 技术规格

主要特点和优势

模块化与热插拔能力：UAD149 ABB 的最大价值在于它对**热插拔（Hot Swap）的支持。在 DCS 系统中，任何停机都意味着巨大的经济损失。通过将功能模块和接线端子模块分离，UAD149 允许在系统带电运行的状态下更换故障的 I/O 板卡，而不会中断其他模块的运行，这是实现过程连续性（Process Continuity）的核心设计。对于需要定期维护的模拟量输入/输出模块，这一特性更是预测性维护（Predictive Maintenance）**的重要保障。

坚固的机械与电气连接：UAD149 终端单元设计极为坚固，能够抵抗发电厂、冶金车间等高震动和高电磁干扰环境的考验。其高品质的螺丝端子确保了现场电缆连接的可靠性和持久性。同时，它为上方的功能模块提供了稳定且低噪声的系统总线连接，这对于保证高密度数字量模块的信号完整性（Signal Integrity）和模拟量模块的测量精度至关重要。

简化系统布线与维护：由于所有的 I/O 点都汇集在 UAD149 上，现场工程师的布线工作被标准化。这不仅减少了安装时间，也使得系统文档和故障排除变得更简单。在复杂的控制系统中，能够快速识别并隔离故障，往往比模块本身的功能性更重要，而 UAD149 的清晰接线布局正是实现这一点的关键。

The ABB UAD149 Terminal Unit is a fundamental passive component within the Advant Controller 400 (AC400) I/O architecture, specifically engineered to support high-density I/O functional modules. Its prime technical utility lies in its capability to firmly secure field wiring via robust screw terminals while providing a dedicated, reliable interface for the active I/O module to the system backplane. This separation is crucial as it enables Hot Swap functionality: the I/O module can be replaced during operation without disrupting any of the fixed field wiring, a feature essential for minimizing Mean Time To Repair (MTTR) and maximizing System Uptime in critical applications. The durable, industrial design of the UAD149 ABB also plays a key role in maintaining Signal Integrity by mitigating the effects of vibration and ambient electrical noise on the densely packed I/O lines.

应用领域

UAD149 ABB 的应用领域，全部集中在对自动化系统可靠性和连续运行能力有最高要求的工业场景。

首先是电力和能源行业：在火力发电厂、水力发电厂和大型变电站的**单元机控制（Unit Control）和保护系统（Protection System）**中，AC400 系统是核心。UAD149 被广泛用于连接大量的开关量输入/输出，以及温度、压力等模拟量信号，确保控制系统能快速、准确地对电网和机组状态变化做出响应。

其次是冶金和采矿业：在连续铸造、轧钢和矿石处理等重载、高温环境中，控制设备承受着巨大挑战。UAD149 ABB 的坚固设计使其能够抵抗现场的粉尘、震动和温度波动，保障了**高炉（Blast Furnace）和轧机（Rolling Mill）**等关键设备的连续自动化控制。

此外，在大型基础设施和交通系统：如隧道监控、桥梁控制和轨道交通的电源管理系统，需要集成大量的现场 I/O 点。UAD149 通过其高密度的接线能力，在一个紧凑的空间内实现了多种信号的可靠接入，简化了现场布线复杂度（Wiring Complexity）。

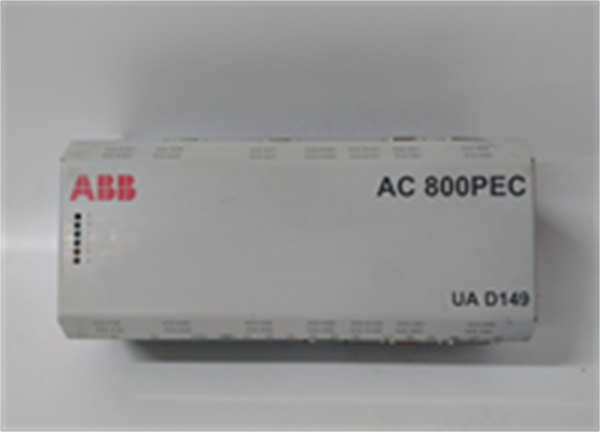

ABB UAD149

相关产品

UAD149 ABB 终端单元通常与以下 ABB Advant Controller 400 I/O 模块配套使用，它本身是载体：

DSDP170：Advant I/O 系列中的高密度数字量输入模块，通常直接插接到 UAD149 上。

DSDP130：Advant I/O 系列中的高密度数字量输出模块，可能也使用 UAD149 或相似的底座。

DSDI140：AC400 I/O 的高密度数字量输入模块的另一个常见型号。

UAA140/UAD142：Advant I/O 系列中其他类型的终端单元，用于承载电源模块或不同密度的 I/O 模块。

CI520/CI530：AC400 控制器通信接口模块，与 UAD149 在同一个 I/O 机架上工作。

安装与维护

安装前准备：在安装 UAD149 ABB 终端单元时，必须切断 I/O 机架的控制电源和现场电源。应确保 UAD149 干净无尘，并检查其与系统背板连接器的完整性。现场电缆必须按照系统图纸正确标识，并使用合适的工具将电缆牢固地压接到 UAD149 的端子上。对于高密度 I/O 终端，布线的整齐度至关重要，它能最大限度地减少信号间的电磁耦合（Electromagnetic Coupling）。在连接敏感的模拟量或高速数字量信号时，必须确保屏蔽层得到可靠的接地。

维护建议：UAD149 终端单元是无源的，其维护工作主要集中在接线检查和环境管理。建议定期使用扭力扳手（Torque Wrench）检查螺丝端子的紧固力矩，确保没有因震动引起的松动。
