高完整性 O3EX HENF315845R2 ABB 安全数字量输出模块
高完整性 O3EX HENF315845R2 ABB 安全数字量输出模块 - 图片 2
高完整性 O3EX HENF315845R2 ABB 安全数字量输出模块 - 图片 3

高完整性 O3EX HENF315845R2 ABB 安全数字量输出模块

O3EX HENF315845R2 ABB 是一款符合 IEC 61508 SIL3 与 ISO 13849 PL e 认证的高完整性安全数字量输出模块，具备 8路强制导向继电器输出，支持 250 VAC/125 VDC 负载切换 和 >99% 诊断覆盖率，专用于 ABB AC 800M HI 平台，在紧急停机、电机使能、燃烧器安全联锁等关键回路中提供经国际认证的可靠执行能力。

分类：

描述

产品型号 O3EX HENF315845R2
制造商 ABB
产品类型 安全数字量输出模块（Safety Digital Output Module）
适用平台 ABB AC 800M High Integrity (AC 800M HI) / System 800xA Safety
输出通道数量 8 路独立安全输出
输出类型 强制导向继电器（Force-Guided Relay）触点，常开（NO）型
额定负载电压 最高 250 VAC / 125 VDC
最大开关电流 2 A per channel（阻性负载）
供电电压 24 VDC（由背板冗余供电）
工作温度范围 -20°C 至 +70°C
防护等级 IP20（仅限安装于控制柜内）
安全认证 IEC 61508 SIL3, EN 62061 SIL3, ISO 13849 PL e
诊断功能 触点粘连检测、线圈开路/短路监测、反馈回路状态验证
安装方式 插入式安装于AC 800M HI专用I/O机架（需配TB852基座）
尺寸（宽×高×深） 45 mm × 135 mm × 110 mm
诊断覆盖率 >99%

O3EX HENF315845R2 产品概述

在功能安全领域，O3EX HENF315845R2 ABB 是“多通道高密度安全输出”的典范。它将 8路强制导向继电器 集成于一块标准宽度模块中，在不牺牲安全等级的前提下，显著节省控制柜空间与布线成本。每一路输出都遵循“故障导向安全”原则——即使继电器触点因电弧烧蚀而粘死，其机械联动的反馈触点也能准确上报故障，防止系统误判为“已断开”。

这款模块专为ABB的 AC 800M High Integrity（HI） 平台设计，是 System 800xA Safety 生态系统中负责最终动作执行的核心组件。它不是普通继电器板，而是经过FMEDA（故障模式、影响与诊断分析）验证、具备完整安全生命周期文档的SIL3级硬件。无论是在炼油厂的ESD系统中切断泵机电源，还是在制药洁净室中锁定安全门，O3EX HENF315845R2 ABB 都能确保“该断时必断，不该动时不动”。

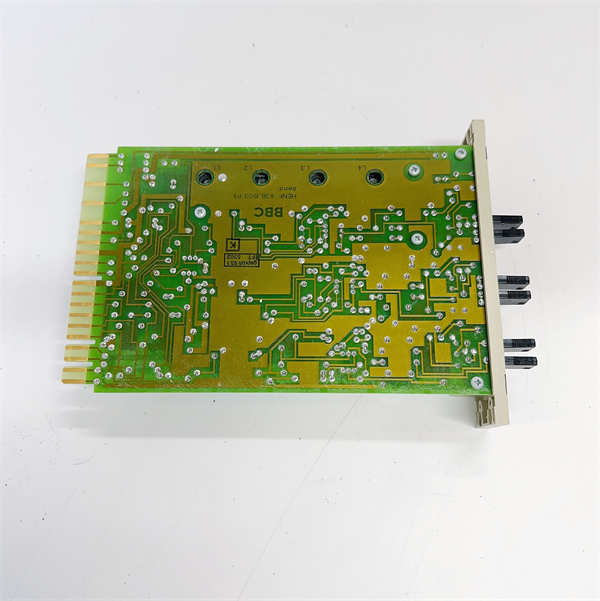

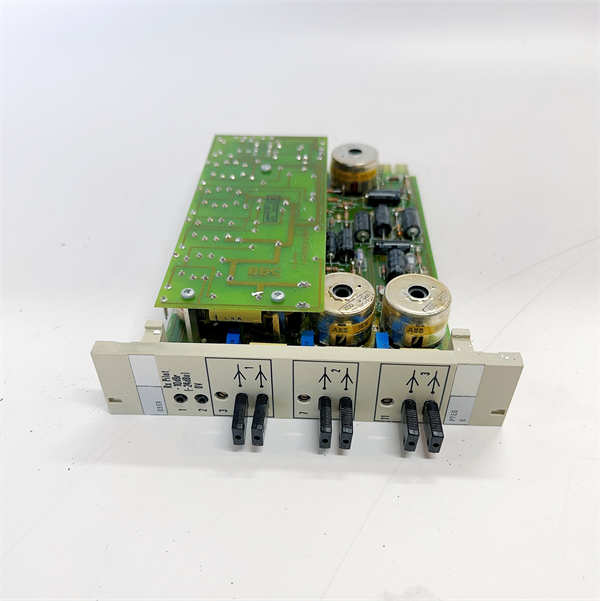

O3EX HENF315845R2 ABB

O3EX HENF315845R2 ABB

主要特点和优势

✅ 8通道高密度设计，节省空间与成本
相比传统1–4通道安全模块，O3EX HENF315845R2 ABB 在相同槽位提供双倍输出能力，特别适合I/O点数密集的中小型SIS项目。

✅ 强制导向继电器（Force-Guided Contacts）
符合EN 50205标准，NO与NC触点机械互锁，确保：

  • 触点不会同时闭合
  • 粘连故障可被可靠检测
  • 满足SIL3对“可检测失效”的硬性要求

✅ >99% 诊断覆盖率 + 双通道架构
每路输出均含独立驱动与反馈回路，支持实时监测线圈状态与触点动作，满足IEC 61508对SIL3的 HFT=1（硬件容错） 要求。

✅ 无缝集成System 800xA Safety
诊断数据（如“Channel X: Contact Welded”）直接上传至工程站，支持远程健康评估与预测性维护。

✅ 支持在线证明测试（Online Proof Test）
可在系统运行中周期性激励继电器，验证机械动作能力，无需停机即可完成SIL合规验证。

Technical Highlights of O3EX HENF315845R2 (ABB):
The O3EX HENF315845R2 is an 8-channel, SIL3-certified safety digital output module featuring force-guided relays for high-density, high-integrity switching in critical applications. Designed exclusively for ABB’s AC 800M High Integrity platform, it delivers 8 independently monitored outputs with >99% diagnostic coverage, enabling reliable shutdown actions in oil & gas, chemical, power, and pharmaceutical industries. Each channel employs mechanically linked contacts to ensure fail-safe behavior under contact welding, while integrated feedback circuits provide real-time fault detection. With support for online proof testing and seamless integration into System 800xA Safety, the O3EX HENF315845R2 maximizes panel space efficiency without compromising on safety performance.

应用领域

  • 石油天然气：小型井口平台ESD、压缩机安全停机、火炬点火控制
  • 化工与制药：反应釜搅拌电机联锁、CIP清洗站安全门控、通风系统紧急启停
  • 食品饮料：灌装线急停回路、灭菌舱门安全互锁、输送带电机使能
  • 水处理：泵站紧急停泵、加药系统隔离、污泥脱水机安全控制
  • 能源与公用事业：生物质锅炉燃烧器管理、沼气发电机保护

特别适用于需要多点、低功率AC/DC负载直接驱动的场合，如中间继电器、小型接触器、电磁阀或报警指示灯。

O3EX HENF315845R2 ABB

O3EX HENF315845R2 ABB

相关产品

  • I3EX HENF315844R2：配套的8通道安全数字量输入模块
  • O3EHa HENF315087R2：4通道高电流安全输出模块（适用于更大负载）
  • PM866A-HI：AC 800M HI 主控制器CPU（必需）
  • TB852-A：专用终端基座，提供安全隔离与诊断接口
  • System 800xA Safety Workbench：安全逻辑组态与诊断软件
  • O3EEb HENF318176R1：8通道半导体输出模块（适用于高频DC负载）
  • SA01 Safety Server：集中管理安全配置与审计日志

安装与维护

安装前准备：

  • 确认系统为AC 800M HI 架构，固件版本兼容 O3EX HENF315845R2
  • 使用TB852-A 基座 安装，确保背板安全总线连接可靠
  • 现场接线采用双绞屏蔽电缆，高电压线与信号线分开敷设
  • 单通道负载电流 ≤ 2 A，感性负载建议加装RC吸收回路

维护建议：

  • 每季度导出通道健康报告，重点关注“粘连风险计数”
  • 每年执行一次完整证明测试，验证所有8路继电器动作与反馈一致性
  • 若某通道报“Output Fault”，先排查现场是否短路或过载，切勿强行复位
  • 备件存放于干燥、无尘环境，避免继电器簧片氧化或污染
