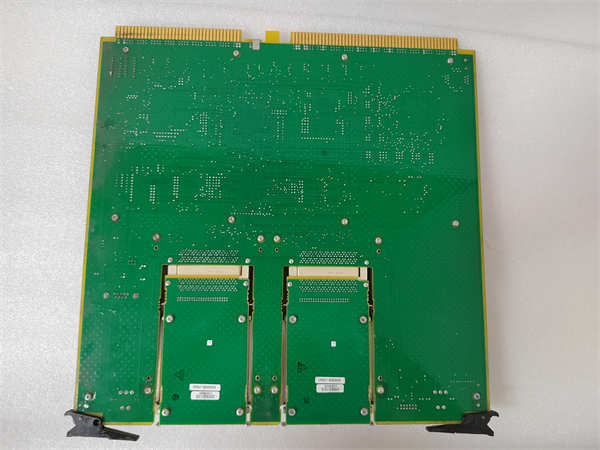

霍尼韦尔 51403645-100 SBHM – 控制器冗余切换管理模块，零扰动保障！

描述

HONEYWELL 51403645-100 SBHM 是霍尼韦尔 TDC 3000/TPS 和部分 Experion PKS 系统中 HPM/PM 控制器使用的单板健康监视器模块。它作为一个独立的诊断和仲裁单元，实时监控主控制器和备用控制器的硬件/软件健康状态，并集成了看门狗定时器和冗余切换逻辑。该模块是实现控制器零扰动自动冗余切换（Bumpless Failover）的关键决策组件。系统平台：TDC 3000/TPS (HPM/PM)；核心功能：冗余仲裁与健康监控；供电电压：24 VDC；物理特性：热插拔支持。

HONEYWELL 51403645-100 SBHM 概述

HONEYWELL 51403645-100 SBHM（Single Board Health Monitor）是一个集成在 HPM（高性能过程管理器）或 PM（过程管理器）卡件笼中的专用诊断卡。它的存在是为了解决冗余系统中的一个核心难题：由谁来决定何时进行切换，以及如何确保切换是平稳且正确的。在霍尼韦尔的关键控制架构中，HPM/PM 控制器通常以双机热备（Hot Standby）的形式冗余运行，其中一个为主（Primary），另一个为备（Secondary）。

HONEYWELL 51403645-100 SBHM 的主要职责就是作为一个公正的第三方“仲裁者”：

健康诊断： 它通过专用的通信通道，持续接收主/备控制器报告的内部健康信号（包括 CPU 状态、内存完整性、电源电压等）。

看门狗计时： 集成**看门狗定时器（Watchdog Timer）功能，如果主控制器在预设的时间窗口内未能发送“我还活着”**的信号，SBHM 将认为主控制器失败。

切换决策： 基于实时诊断结果和看门狗计时，HONEYWELL 51403645-100 SBHM 立即执行冗余切换（Failover）逻辑，通知备用控制器接管控制任务。

因此，51403645-100 SBHM 不是一个执行控制逻辑的板卡，而是一个专为高可靠性而设计的硬件保障单元。它通过独立于主控制器的诊断机制，确保了在主控制器发生内部硬件或软件崩溃时，备用控制器能够瞬间且零扰动地接管，从而维持控制回路的连续运行。

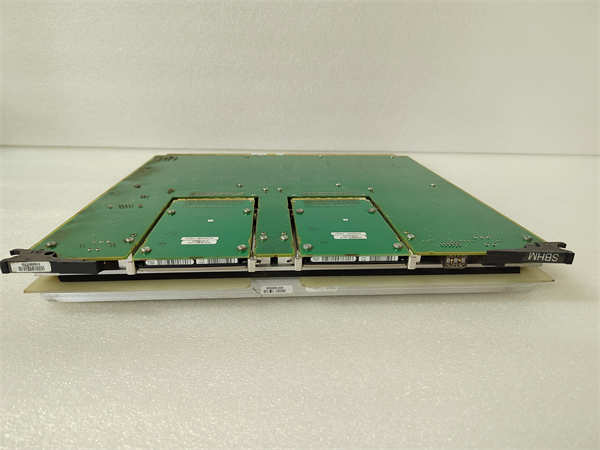

51403645-100 SBHM HONEYWELL

HONEYWELL 51403645-100 SBHM 技术规格

主要特点和优势

独立的故障仲裁机制： HONEYWELL 51403645-100 SBHM 最大的特点是其作为独立仲裁单元的地位。在 HPM/PM 的冗余架构中，控制器自身也会进行自我诊断，但为了避免**“主控制器假死”（False Failure）或“集体故障”（Common Mode Failure），需要一个外部且独立的硬件单元来最终确认故障并执行切换。51403645-100 SBHM 提供了这种硬核（Hardwired）的判断逻辑，确保了冗余决策的可靠性和公正性**，避免了由于主控制器软件异常导致的错误切换（Nuisance Trip）。

看门狗定时器与零扰动切换（Bumpless Failover）： 51403645-100 SBHM 集成的看门狗（Watchdog）功能是保证控制器软件执行不中断的关键。一旦主控制器软件陷入死循环或运行停滞，看门狗将在极短时间内超时，SBHM 会立即通知备用控制器接管（Takeover）。由于备用控制器会通过专用同步链路与主控制器保持状态同步（State Synchronization），51403645-100 SBHM 的决策能够确保切换过程是零扰动的（Bumpless），即控制输出不会有瞬间的跳变，从而避免了工艺波动。

高集成度和简化维护： HONEYWELL 51403645-100 SBHM 的设计是高度集成的，它在一个单板上实现了复杂的冗余监控逻辑。更重要的是，它支持热插拔（Hot-Swapping）。这意味着在系统运行时，如果 51403645-100 SBHM 自身发生故障（尽管这种情况极其罕见），技术人员可以在不中断主/备控制器运行的情况下进行更换。这大大提升了系统的可维护性（Maintainability）并缩短了平均修复时间（MTTR – Mean Time To Repair）。这块板卡是实现 HPM/PM 控制器系统高可靠性（High Reliability）的核心技术。

English Technical Highlights:

The HONEYWELL 51403645-100 SBHM (Single Board Health Monitor) is a vital diagnostic module for redundant HPM/PM controllers in the TDC 3000/TPS architecture. Its primary technical role is to serve as an Independent Hardware Arbiter for redundancy management. The 51403645-100 SBHM constantly monitors the health of both the primary and secondary controller CPUs through dedicated signals and an integrated Watchdog Timer. This external, dedicated monitoring logic prevents Nuisance Trips and ensures reliable failure detection, overcoming limitations inherent in self-diagnostic mechanisms. Upon detecting a failure—such as a watchdog timeout—the SBHM immediately initiates a Bumpless Failover command to the secondary controller. The term “Bumpless” signifies that the control outputs remain unchanged during the switch, ensuring control loop continuity. Furthermore, the HONEYWELL 51403645-100 SBHM is designed to be Hot-Swappable, allowing maintenance personnel to replace a faulty unit without interrupting the operation of the redundant controller pair, a critical feature for minimizing Mean Time To Repair (MTTR) and maximizing system High Availability.

应用领域

HONEYWELL 51403645-100 SBHM 模块被应用于所有使用 HPM 或 PM 控制器并要求冗余运行的关键工业流程。

连续流程工业的控制回路： 在石油炼化、大型化工和持续生产的流程中，如果控制回路因为控制器故障而中断，可能导致巨大的安全隐患或经济损失。51403645-100 SBHM 确保了当主控制器发生故障时，备用控制器能够立即无缝接管，保障如压力控制、温度控制和流量控制等核心回路的持续执行。

电力和能源系统的保护： 在电厂的锅炉控制、汽轮机旁路以及发电机组负荷调节等关键系统，任何控制中断都可能导致设备损坏或电网波动。部署了 HONEYWELL 51403645-100 SBHM 的冗余 HPM 控制器，能够在恶劣工况下保持极高的控制可靠性，是保障电力系统安全稳定的技术核心。

关键任务和安全相关系统： 虽然 SBHM 本身不是安全仪表系统 (SIS) 组件，但其提供的高可靠性冗余切换机制，是许多需要达到高完整性等级（Safety Integrity Level, SIL）的应用的前置保障。例如在消防系统或**紧急停车（ESD）系统的基础过程控制层（BPCS）**中，SBHM 是确保控制层不中断的关键。

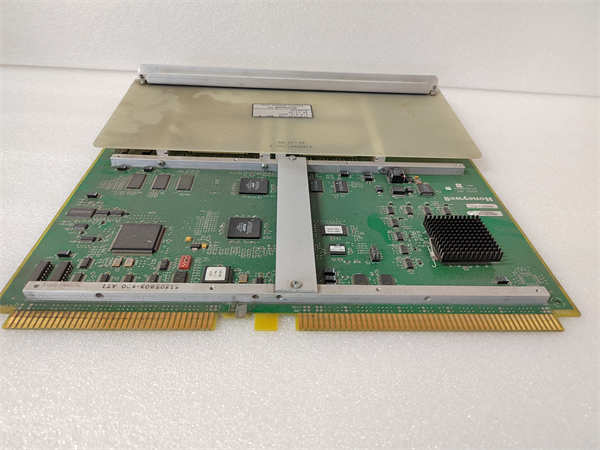

51403645-100 SBHM HONEYWELL

相关产品

HONEYWELL 51403645-100 SBHM 模块是 HPM/PM 控制器冗余架构的一部分，需要与以下核心组件配合使用：

51401364-100 HPM Controller： 高性能过程管理器主板，51403645-100 SBHM 监控并管理其冗余运行。

51403988-150 HPM Controller： 另一常见型号的 HPM 主板，同样需要 51403645-100 SBHM 进行健康监控。

51304543-100 PM Controller： 过程管理器主板，SBHM 亦用于监控 PM 冗余对。

51304754-100 IOPM： I/O 过程管理器，HPM/PM 控制器通常通过它连接 I/O 卡件。SBHM 确保 HPM/PM 的切换不会影响 IOPM 的通信。

51401323-100 IOM Controller： 另一 I/O 模块，与 HPM/PM 协同工作，SBHM 间接保障了 IOM 的稳定通信。

51402325-100 Power Supply： 为 HPM/PM 卡件笼，包括 51403645-100 SBHM 在内，提供冗余 24 VDC 电源。

安装与维护

安装前准备: 安装 HONEYWELL 51403645-100 SBHM 前，必须确认它被插入 HPM/PM 控制器卡件笼的指定槽位**，通常是紧邻主/备控制器主板的特殊槽位。如果系统正在冗余运行，由于 51403645-100 SBHM 支持热插拔，可以在线更换，但强烈建议在更换前通知操作员并确保备用控制器（Secondary）处于健康同步状态。必须佩戴静电防护（ESD）腕带。将模块平稳推入背板连接器，直到锁定到位。更换后，应立即通过工程站或系统诊断工具检查 HONEYWELL 51403645-100 SBHM 报告的控制器状态，确认新的 SBHM 已正确激活并开始监控。

维护建议: HONEYWELL 51403645-100 SBHM 本身是一个高可靠的硬件，维护重点在于监控其诊断报告。应定期检查系统日志中关于看门狗超时（Watchdog Timeout）、冗余切换（Failover）或 SBHM 自身故障的报告。频繁的冗余切换通常意味着主/备控制器（如 HPM）或外部 I/O 通信存在问题，而非 51403645-100 SBHM 的故障。
