霍尼韦尔 51306673-100 EPNI – LCN/UCN 双网通信路由引擎，核心备件保障！

描述

HONEYWELL 51306673-100 EPNI 是霍尼韦尔 TDC 3000/TPS 分布式控制系统 (DCS) 中 NIM (网络接口模块) 的核心逻辑主板。作为增强型过程网络接口，它承载着 LCN（本地控制网络）和 UCN（通用控制网络）之间所有数据路由、协议翻译和冗余切换的控制算法和处理器。它管理着该节点在两大网络上的通信状态，是 NIM 节点的决策中心。系统平台：TDC 3000/TPS；核心功能：LCN-UCN 路由；供电电压：24 VDC；配套 I/O：NIM MODEM 桨板卡。

HONEYWELL 51306673-100 EPNI 概述

HONEYWELL 51306673-100 EPNI（Enhanced Process Network Interface）是霍尼韦尔 TotalPlant Solution (TPS) 或 TDC 3000X/3000 系统中 NIM（网络接口模块）卡架内部的“大脑”。它不是简单的通信接口，而是一块具备微处理器、内存和复杂的固件的核心处理主板。它的设计目标是为了增强和优化早期的 NIM 功能，提供更快的数据吞吐量（Data Throughput）和更强大的冗余管理能力。在整个霍尼韦尔的网络层级中，NIM 负责将高层级的 LCN（用于操作站和历史记录）与底层级的 UCN（用于 HPM 或 PM 等控制器）连接起来，实现控制指令的下发和过程数据的上报。

HONEYWELL 51306673-100 EPNI 就是这个跨网络通信的决策者和数据交换中枢。它运行着复杂的固件程序，不仅要执行标准的网络通信协议，还要实时监控 LCN 和 UCN 两侧的双冗余链路健康状况。当任何一条主通信电缆（Cable A）发生故障时，51306673-100 EPNI 必须瞬间识别并自动、透明地将所有数据流量切换（Failover）到备用电缆（Cable B）上，确保整个 NIM 节点与网络的连接毫秒级不中断。因此，它的可靠性，直接决定了该 NIM 所服务的所有控制器和操作站之间的通信连续性。部署 HONEYWELL 51306673-100 EPNI 是确保老系统在高性能和高可靠性下持续运行的关键投资。

HONEYWELL 51306673-100 EPNI 技术规格

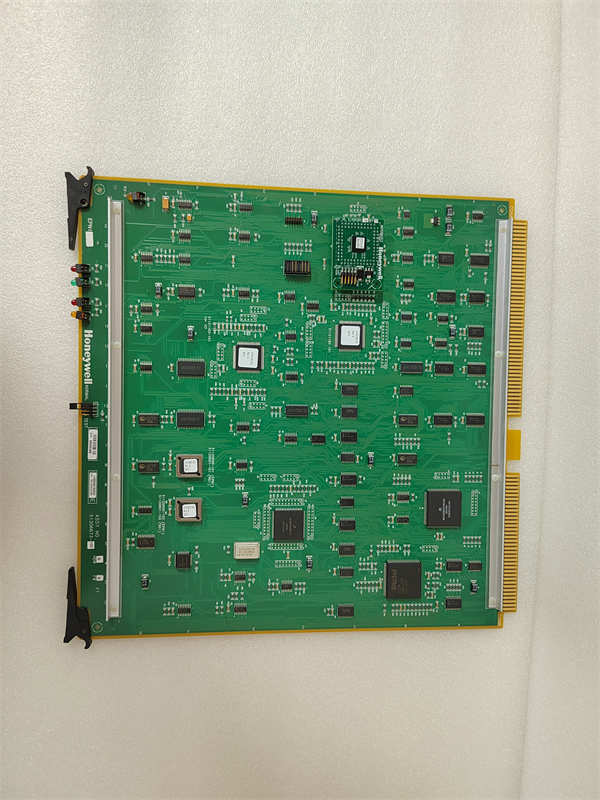

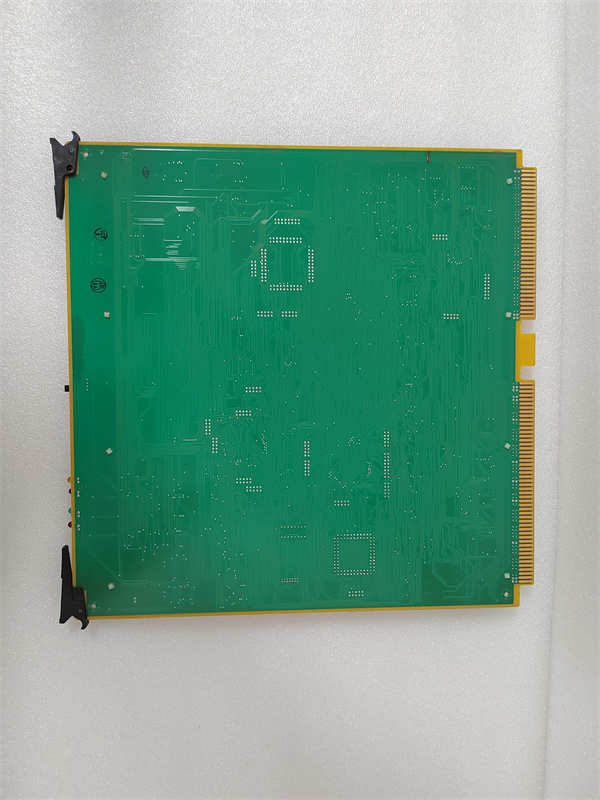

51306673-100 EPNI HONEYWELL

主要特点和优势

强大的双网冗余管理能力： HONEYWELL 51306673-100 EPNI 的核心优势在于其对 LCN 和 UCN 双层网络冗余的统一管理和决策能力。它不仅仅是一个路由器，更是一个高可用的通信指挥官。它通过复杂的固件算法，实时监测两条 LCN 电缆和两条 UCN 电缆的信号完整性（Signal Integrity）和流量状况。当任何一侧的主通道出现问题，EPNI 都会迅速锁定故障并执行无缝切换（Seamless Failover），确保上层的操作站（Universal Station）与下层的控制器（HPM）之间的**控制数据流（Control Data Flow）不会中断，这是工业级不间断运行（24/7 Operation）**的决定性保障。

高速数据路由与协议翻译： 51306673-100 EPNI 内部的高性能处理器专门用于处理和翻译 LCN（通常是 Token Bus 令牌总线协议）和 UCN（载波频带 Carrier Band 协议）之间的数据包。这种协议转换（Protocol Translation）能力是 TDC 3000 架构能够将不同层级的设备连接起来的基石。该模块优化了数据处理和转发的延迟，提供了比早期 NIM 模块更快的响应时间（Response Time）和更高的吞吐量，这对处理大量过程报警、事件顺序记录（SOE – Sequence of Events）时间同步以及批次控制数据至关重要。

集成化的诊断和维护特性：作为 NIM 节点的主板，HONEYWELL 51306673-100 EPNI 配备了板载诊断功能。通过一系列 LED 状态指示灯，技术人员可以快速识别 NIM 节点的工作状态、电源状态以及 LCN 和 UCN A/B 链路的活动状态和故障状态。这种快速故障诊断（Rapid Fault Diagnosis）的能力，大大缩短了平均修复时间（MTTR – Mean Time To Repair），让维护工作更加高效和精准。此外，它通过背板连接 I/O 桨板卡（如 NIM MODEM），使得现场热插拔（Hot-Swapping）维护成为可能，提升了系统的可维护性（Maintainability）。

English Technical Highlights:

The HONEYWELL 51306673-100 EPNI serves as the sophisticated logic and processing core within the Network Interface Module (NIM) of the TDC 3000/TPS systems. It is an Enhanced Process Network Interface, providing superior performance over legacy NIM main boards. The primary technical strength of the 51306673-100 EPNI lies in its Intelligent Redundancy Management. It actively monitors the health of all four critical network links—LCN A/B and UCN A/B—executing real-time path switching logic with virtually zero latency. This ensures an uninterrupted data flow between the Universal Stations and the process controllers (HPMs), preserving control loop stability. Functionally, the board houses the processor and firmware necessary for high-speed protocol translation between the LCN’s token-passing scheme and the UCN’s carrier band signaling, making it the central data router for the entire NIM node. Its high data throughput capacity is essential for managing demanding applications like Sequence of Events (SOE) synchronization and high-volume data acquisition. Furthermore, its design supports modularity, interfacing with I/O cards via the backplane, which facilitates quick, hot-swappable replacement procedures, thereby optimizing the system’s overall Mean Time Between Failures (MTBF).

应用领域

HONEYWELL 51306673-100 EPNI 模块是所有采用 TDC 3000 或 TPS 平台且对网络可靠性有极高要求的工业现场的通信基石。

关键流程控制系统： 在涉及高危介质、高能量或经济价值巨大的流程工业，如大型化工联合体、石油炼化、以及天然气处理设施中，NIM 节点的通信稳定性和冗余切换的可靠性是安全联锁（Safety Interlocks）和持续运行的关键。HONEYWELL 51306673-100 EPNI 确保了 DCS 系统能够在单点通信故障的情况下毫秒级自愈，防止因通信中断导致的工艺失控或非计划停车。

基础设施与公用事业： 在大型区域供热供水网络、污水处理厂或轨道交通监控系统中，数据点位分散且传输距离长。NIM 节点通常作为连接远程 I/O 或分布式控制器的枢纽。51306673-100 EPNI 凭借其增强的路由能力和可靠性，保证了中央操作员站能够实时获取分散式远程单元（RTU）的状态，实现高效的调度和管理。

系统升级和兼容性保障： 对于那些正在经历系统现代化改造（System Modernization）的工厂，可能需要将旧的 TDC 3000 组件逐步替换为 TPS 平台。HONEYWELL 51306673-100 EPNI 提供了向前兼容性，能够在新旧网络设备之间保持高效、兼容的通信，是分阶段迁移（Phased Migration）策略中保障通信桥接稳定性的核心硬件。

相关产品

HONEYWELL 51306673-100 EPNI 模块的安装和工作，需要以下相关产品的协同或存在替代关系：

51305896-200 NIM MODEM： NIM I/O 桨板卡，这是 51306673-100 EPNI 在 UCN 侧的物理连接模块，两者通过背板连接，协同工作。

51305896-100 NIM MODEM： 51305896-200 的非 CE 认证版本，可与 51306673-100 EPNI 配合使用，具体取决于现场的合规性要求。

51401583-100 EPNI Board： 可能是 51306673-100 EPNI 的早期型号或另一个物料代码，建议在采购前核对具体的技术修订版。

51403988-150 HPM： 高性能过程管理器，UCN 上的主要控制节点，NIM 通过 51306673-100 EPNI 实现与其通信。

51306671-100 NIM/HIM Power Supply： 为 NIM 卡架提供稳定 24 VDC 电源的冗余电源模块，是 51306673-100 EPNI 稳定运行的能源保障。

51190906-100 LCN Extender： LCN 网络扩展模块，通常连接在 NIM 节点上，用于扩展 LCN 通信距离或媒介。

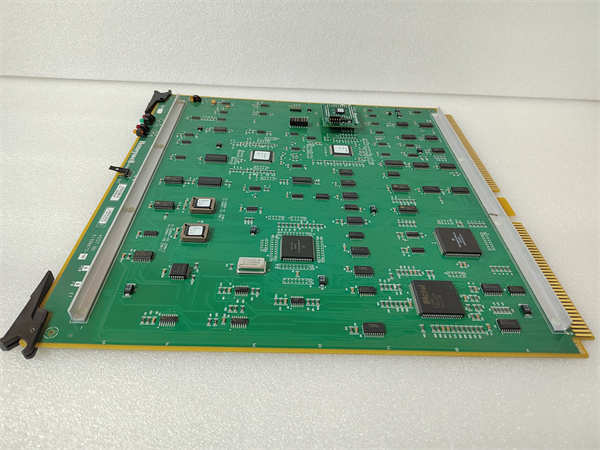

51306673-100 EPNI HONEYWELL

安装与维护

安装前准备: 安装 HONEYWELL 51306673-100 EPNI 模块前，必须确保 NIM 卡架已正确断电或处于安全维护模式，并遵守严格的静电防护（ESD）措施。51306673-100 EPNI 通常插入 NIM 卡架的主逻辑槽位，该槽位与其他 I/O 桨板卡（如 NIM MODEM）有严格的对应关系，切勿插错槽位。安装时，应轻柔而有力地将模块推入背板连接器，直到锁定到位，确保所有多引脚连接器都完全接触。新模块上电后，应通过 NIM 诊断工具或操作站，确认 51306673-100 EPNI 已被系统正确识别，并且板载状态指示灯显示正常运行（RUN）状态。

维护建议: HONEYWELL 51306673-100 EPNI 作为 NIM 的逻辑核心，其维护主要关注固件（Firmware）的健康和冗余状态。应定期检查系统日志，监控由 51306673-100 EPNI 报告的 LCN 和 UCN 冗余切换事件，如果切换过于频繁，应立即排查外部电缆或 MODEM I/O 板（如 51305896-200）的故障。
