霍尼韦尔 51305896-200 NIM MODEM桨板卡 – TDC 3000/TPS系统高速率通信保障！

描述

HONEYWELL 51305896-200 NIM MODEM 是霍尼韦尔 TDC 3000/TPS 分布式控制系统 (DCS) 中 NIM (网络接口模块) 的关键 I/O 桨板卡。它作为 UCN（通用控制网络）的物理接口和调制解调器，负责实现 LCN（本地控制网络）与 UCN 上过程控制器（如 HPM、PM）之间的高速、冗余通信。该模块集成了 UCN A/B 冗余电缆的连接功能，增强了系统通信的容错能力。系统兼容性：TDC 3000/TPS；供电电压：24 VDC；网络接口：UCN A/B 双冗余；合规性：CE 认证。

HONEYWELL 51305896-200 NIM MODEM 概述

HONEYWELL 51305896-200 NIM MODEM 模块在霍尼韦尔 TDC 3000/TPS 架构中占据了通信层面的核心战略地位。这款模块属于 NIM（网络接口模块）的 I/O 桨板卡（Paddle Card）系列，其主要职能是作为系统中的两大关键网络——LCN（本地控制网络）和 UCN（通用控制网络）之间的网关物理层。简而言之，它是一个工业级的高速调制解调器，专门为 UCN 的载波频带（Carrier Band）通信协议而设计。它负责将 NIM 主板（通常是 EPNI – Enhanced Process Network Interface）处理过的数据，调制成能够在 UCN 同轴电缆上高速、稳定传输的电信号，并完成相反的解调过程。

HONEYWELL 51305896-200 NIM MODEM 的突出特点是它集成了双冗余通信路径的连接，即 UCN Cable A 和 UCN Cable B 的接口。这种设计确保了 NIM 节点到核心控制器（HPM、PM 等）的通信链路具有极高的容错能力。如果 UCN 的主电缆（A）发生物理损伤或信号衰减，通信可以瞬间且无缝地切换到备用电缆（B）上，从而保证控制回路的持续执行，这对流程工业而言至关重要。作为 CE 认证版本，HONEYWELL 51305896-200 NIM MODEM 在电磁兼容性（EMC）和安全合规性方面也达到了欧洲标准，是许多对系统可靠性有严苛要求项目中的标配型号。该模块的引入简化了早期 NIM 系统的复杂结构，一块板卡便可取代 PNM 和 PNI I/O 的多个功能，显著提高了系统的集成度和可维护性。

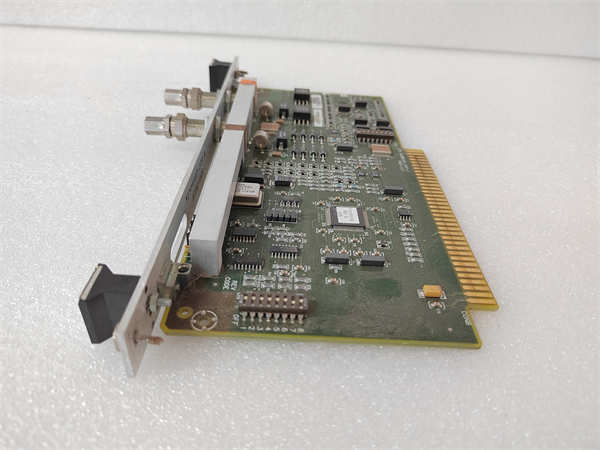

HONEYWELL 51305896-200 NIM MODEM

HONEYWELL 51305896-200 NIM MODEM 技术规格

主要特点和优势

高可靠性的冗余接口设计： HONEYWELL 51305896-200 NIM MODEM 模块最核心的价值在于其对 UCN（通用控制网络）双冗余通信的完整支持。UCN 承载着控制器（如 HPM – High-Performance Process Manager）与 NIM 之间的实时控制和数据采集流量，任何中断都是灾难性的。这块 NIM MODEM 桨板卡集成了 UCN A 和 UCN B 两条独立的物理连接，两者互为备份。当主通道（A）因电缆损坏、接口松动或信号衰减等原因出现通信质量问题时，系统能够在毫秒级的时间内自动、透明地切换到备用通道（B）。这种**故障安全（Fail-Safe）机制，为工业流程提供了高可用性（High Availability）保障，确保控制回路（Control Loop）**的连续性。

简化架构与高集成度： 相较于早期 TDC 3000 时代的 NIM 配置，HONEYWELL 51305896-200 NIM MODEM 成功实现了高度的功能集成。它一块板卡就取代了之前需要 PNM（Primary Network Module）、PNM I/O 和 PNI I/O 等多个模块才能实现的功能。这种精简的架构不仅减少了硬件占用的空间和维护的复杂性，同时也降低了潜在的故障点（Single Point of Failure, SPOF）。这种设计理念显著提升了整个 NIM 节点的平均故障间隔时间（MTBF）。

专业的调制解调和载波频带通信： 作为一款 MODEM 模块，HONEYWELL 51305896-200 专为 UCN 的载波频带（Carrier Band）网络物理层设计。这意味着它能够将数字信号转化为高频模拟载波，使其在高噪声的工业环境下仍能以高带宽（High Bandwidth）和低误码率（Low Bit Error Rate）传输。它能够抵抗现场常见的电磁干扰（EMI）和射频干扰（RFI），确保关键控制数据（如事件顺序记录，SOE – Sequence of Events）的传输是准确无误的，避免了数据失真可能导致的操作错误。

English Technical Highlights:

The HONEYWELL 51305896-200 NIM MODEM is a mission-critical I/O paddle card for the Network Interface Module (NIM) within the TDC 3000/TPS Distributed Control System (DCS) architecture. Its primary role is to act as the physical layer interface and modem for the Universal Control Network (UCN). It facilitates the high-speed, redundant communication path between the Local Control Network (LCN) layer—where operator stations reside—and the UCN layer, which connects to process controllers like the High-Performance Process Manager (HPM). The 51305896-200 NIM MODEM is engineered for dual-redundancy, featuring dedicated physical connectors for both UCN Cable A and UCN Cable B. This design ensures instant, seamless failover protection against cable cuts, connector failures, or single-channel degradation, thereby upholding control loop integrity and guaranteeing High Availability. Functionally, this single CE-compliant module simplifies the NIM chassis configuration by consolidating the roles of older, separate modules (such as PNM I/O and PNI I/O). It utilizes specialized industrial-grade carrier band signaling technology, enabling robust data exchange over long coaxial cable runs with high immunity to industrial electromagnetic interference (EMI). The HONEYWELL 51305896-200 NIM MODEM stands as a robust bridge, securing reliable data throughput essential for both continuous process monitoring and critical control execution in demanding industrial environments.

应用领域

HONEYWELL 51305896-200 NIM MODEM 模块的应用领域集中在所有依赖霍尼韦尔 TDC 3000 或 TPS 系统进行关键任务控制（Mission-Critical Control）的流程工业。任何需要LCN与UCN之间实现高性能、高冗余通信的场所，都必须部署此模块。

石油和天然气工业： 在炼油厂、石化联合装置以及海上钻井平台中，控制网络必须承受极端的环境条件和连续运行的压力。HONEYWELL 51305896-200 NIM MODEM 确保了操作员站（LCN）能够实时、精确地监控并控制分散在UCN上的数千个控制点，尤其是在紧急停车（ESD – Emergency Shutdown）或重要流程调整时，通信的即时性至关重要。

电力和能源行业： 在火电厂和核电站中，发电机组的负荷调节、锅炉燃烧控制等都由 UCN 上的控制器执行。51305896-200 NIM MODEM 作为连接操作员界面与底层控制逻辑的桥梁，其双冗余设计使得在处理高压、高温环境下的信号时，操作指令能够零延迟地到达控制器，极大提高了电网运行的安全性和稳定性。

化工和制药业： 对于精细化工和制药生产线，批次控制（Batch Control）的精确性和数据完整性要求极高。HONEYWELL 51305896-200 NIM MODEM 保证了批次配方、状态报告和SOE（事件顺序记录）时间同步信息在 UCN 和 LCN 之间无损、快速地传递，从而满足严格的监管和质量控制要求，避免了因通信故障导致的批次报废。

相关产品

HONEYWELL 51305896-200 NIM MODEM 模块通常与以下组件配套使用或存在替换关系：

51401583-100 EPNI Board： 这是 51305896-200 桨板卡所插接的 NIM 主逻辑板，两者共同构成一个完整的 NIM 节点。

51305896-100 NIM MODEM： 相同功能的非 CE 认证版本，可作为替代品，具体取决于项目对认证的要求。

51304511-200 NIM MODEM： 51305896-200 的前一代 CE 认证型号，51305896-200 具备更优化的功能和更高的集成度，通常作为升级替代。

51403988-150 HPM： 典型的 UCN 节点控制器，与 NIM 通过 51305896-200 建立连接，实现过程控制。

51190896-100 NIM Modem： 早期型号，功能被后继的 51305896-200 等型号整合或取代。

51190906-100 LCN Extender： 用于扩展 LCN 网络长度和媒介（如光纤）转换的模块，与 NIM 共同作用于网络架构的上层。

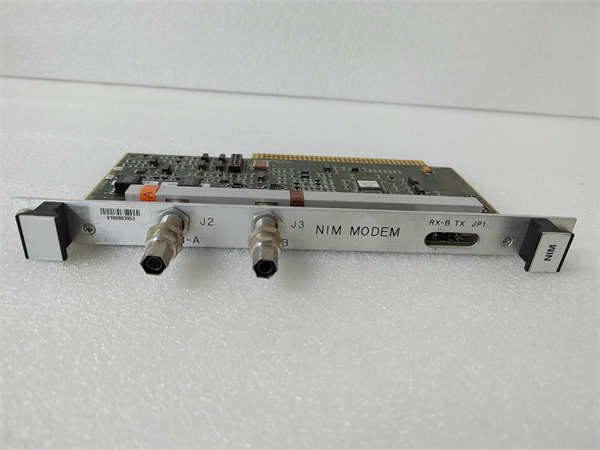

HONEYWELL 51305896-200 NIM MODEM

安装与维护

安装前准备: 安装 HONEYWELL 51305896-200 NIM MODEM 之前，首先要确认其兼容性，确保该 CE 认证型号适用于您的 NIM 卡架和 EPNI 主板版本。在任何安装或更换操作前，必须严格执行安全规程，尤其是在线更换（热插拔）时，应确认 NIM 冗余对的另一个模块（如果存在）处于健康工作状态，并准备好**静电防护（ESD）**腕带。HONEYWELL 51305896-200 NIM MODEM 必须正确且牢固地插入 NIM 卡架背板，并仔细核对 UCN A 和 UCN B 同轴电缆连接到桨板卡前面板上的 BNC 接头，确保接头完全拧紧，这是保证载波信号质量的关键一步，连接松动是导致网络故障的常见元凶。

维护建议: HONEYWELL 51305896-200 NIM MODEM 本身是一个高可靠的电子模块，但维护重点在于其外部连接的完整性。定期检查 UCN 同轴电缆和 BNC 接头是否有物理损伤、老化或腐蚀，特别是电缆的屏蔽层（Shielding）是否完好。通过系统诊断工具，实时监测 UCN A 和 B 通道的信号强度、噪点和误码率，确保备用的 B 通道始终保持在最佳状态，能够随时接管通信任务。
