霍尼韦尔 51305072-200 CLCN-A – LCN冗余通信核心卡，网络稳定不掉线！

描述

HONEYWELL 51305072-200 CLCN-A 是专为霍尼韦尔 TDC 3000/TPN 分布式控制系统（DCS）设计的LCN（本地控制网络）接口桨板卡。它安装在双节点（Dual-Node）或多槽位卡架中，核心功能是作为冗余通信电缆A的物理连接器，确保节点与LCN主干网的高速通信。该卡带有BNC T型连接器，支持节点在不中断整个网络的前提下进行在线插拔。通信协议：LCN Coaxial；连接器类型：BNC Tee；供电要求：24V DC。

HONEYWELL 51305072-200 CLCN-A 产品概述

HONEYWELL 51305072-200 CLCN-A，全称 LCN Coax A Cable Interface Converter Board，是一块在霍尼韦尔（Honeywell）TDC 3000/TPN（TotalPlant Network）系统中至关重要的通信接口板。它通常被称为“桨板卡（Paddle Board）”或“I/O卡”，其作用并非进行逻辑运算或控制，而是专职负责LCN网络冗余通信路径A的物理连接和信号处理。在TDC 3000系统中，为实现极高的可靠性（Reliability）和高可用性（High Availability），LCN网络采用双冗余电缆设计，即电缆A和电缆B。其中，51305072-200 CLCN-A 负责连接电缆A（通常用黄色标识），而其“兄弟”CLCN-B则负责连接电缆B。

这块 HONEYWELL 51305072-200 CLCN-A 板卡巧妙地将LCN同轴电缆连接到卡架背板，进而连接到卡架内的处理器和通信模块。它最值得称赞的设计是其BNC T型连接器（BNC Tee Connector），这个小装置允许单个网络节点（Node）从LCN主干同轴电缆上断开或连接，而不会对网络上其他节点的通信造成任何影响。这对于老旧但至关重要的DCS系统来说，极大地提升了维护效率和系统连续性。简而言之，HONEYWELL 51305072-200 CLCN-A 确保了系统核心数据流能够在双重保障（Dual Redundancy）下高效、无缝地传输，是维护TDC 3000网络健康运转的“通信守卫”。

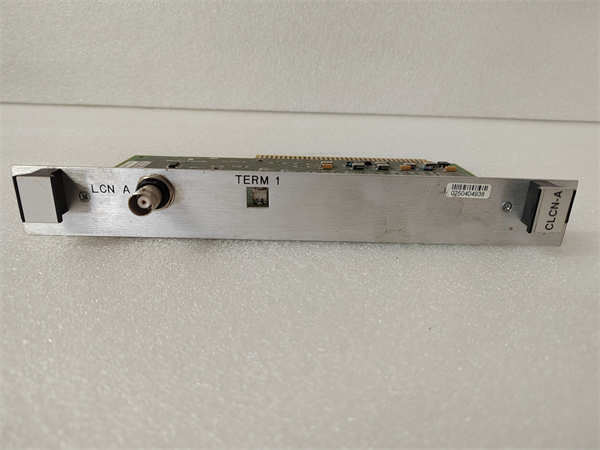

51305072-200 CLCN-A HONEYWELL

HONEYWELL 51305072-200 CLCN-A 技术规格

主要特点和优势

HONEYWELL 51305072-200 CLCN-A 这块板子，在老一代DCS通信模块中，能打的优势非常明确：

网络冗余的核心实现者： 51305072-200 CLCN-A 并非孤军奋战，它与 CLCN-B 模块一起，共同构成了 LCN 网络的双冗余通信结构（Dual Redundant Communication Structure）。在任何一个工业现场，无论是电磁干扰（Electromagnetic Interference, EMI）还是线缆损伤，都可能导致单条通信路径失效。有了 HONEYWELL 51305072-200 CLCN-A 负责的“A”电缆，即使“B”电缆出现问题，系统也能在毫秒级内自动切换到“A”路径，确保控制回路不中断，数据的实时性（Real-Time Performance）不受影响。

独特的BNC T型连接器设计： 这才是 51305072-200 CLCN-A 最具**“江湖气”的设计！传统网络要断开一个节点，经常要“掐断”整条主干线，造成网络中断。但这款 CLCN-A 采用了 BNC T型连接器。这意味着技术人员可以在线（On-line）、带电（Hot-Swappable）地通过这个T型接口，连接或断开单个节点，而无需停止LCN网络上其他任何节点的通信。这个特点对于流程工业中的 24/7 连续生产环境来说，是“停机时间杀手”**，极大简化了现场维护和故障隔离（Fault Isolation）的难度。

支持LCN同轴与光纤的混合网络架构： 虽然 HONEYWELL 51305072-200 CLCN-A 本身是连接LCN同轴电缆（Coaxial Cable），但它所在的LCN网络架构支持通过LCN Extenders（如LCNE2s/XLCNE2s）将同轴电缆段和光纤电缆（Fiber Optic Cable）连接起来。这使得TDC 3000系统能够跨越更远的物理距离，实现地电位隔离（Ground Isolation），并将网络扩展到危险区域（Hazardous Areas），让 51305072-200 CLCN-A 的应用场景更加灵活和广阔。

English Technical Highlights:

The HONEYWELL 51305072-200 CLCN-A is an essential LCN Interface Paddle Board engineered for the rigorous demands of the TDC 3000/TPN Distributed Control System (DCS). Its primary function is to serve as the physical conduit for the LCN Cable A redundancy path, facilitating high-speed, fault-tolerant communication between control nodes and the central network. The module is specifically designed for integration into dual-node or multi-slot chassis, working in concert with the CLCN-B module to maintain system integrity through dual redundancy.

A key engineering highlight of the HONEYWELL 51305072-200 CLCN-A is the inclusion of BNC Tee Connectors on its faceplate. This feature is mission-critical, enabling technicians to seamlessly connect or disconnect a specific node from the LCN coaxial bus without disrupting the communication of all other nodes on the network. This non-interruptive maintenance capability is paramount for maximizing system uptime and simplifying troubleshooting in continuous process environments. Furthermore, its role within the LCN architecture allows for integration with LCN Extenders, supporting a hybrid network topology that leverages both copper coaxial and fiber optic links for extended distance, high signal integrity, and robust electrical isolation across vast plant areas. The 51305072-200 CLCN-A is, therefore, not just a connector; it is a critical enabler of the high availability and extensive reach characteristic of the legacy Honeywell DCS platform.

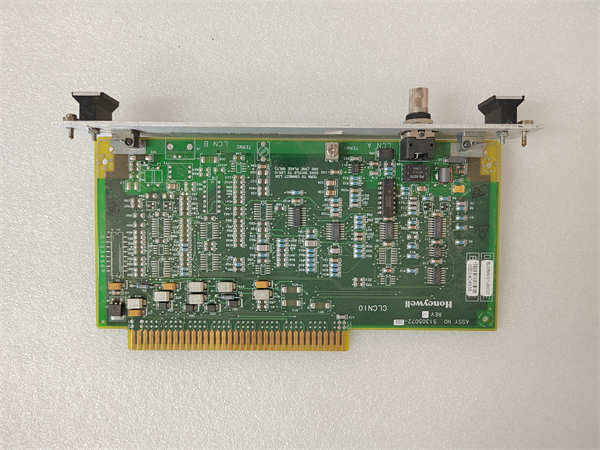

51305072-200 CLCN-A HONEYWELL

应用领域

HONEYWELL 51305072-200 CLCN-A 的应用范围，就是所有还在可靠运行的霍尼韦尔 TDC 3000 或 TPN 系统的“心脏区域”：

大型石化和精炼厂：在原油蒸馏、催化裂化、以及复杂的化工合成等核心工序中，控制站（Node）需要与操作站、历史站、和各种网关进行高速、不间断的数据交换。HONEYWELL 51305072-200 CLCN-A 保证了工艺实时数据、控制指令、和报警信息通过 LCN “A”通道的可靠传输，支撑着数以千计的控制回路（Control Loops）的稳定闭环控制。

电力及能源管理中心：在火力发电厂的锅炉燃烧控制、脱硫脱硝（Flue Gas Desulfurization, FGD）系统，以及核电站的辅助控制单元中，通信的冗余和实时性是安全生产的底线。使用 51305072-200 CLCN-A 的LCN网络，能够确保即使在极端工况下，如电网波动，重要的事件时序数据（Sequence of Events, SOE）也能通过稳定的通信链路被准确记录和传输。

金属冶炼与采矿业：在炼钢厂、铝厂和矿物加工厂，复杂的批次控制（Batch Control）和设备连锁保护（Interlock Protection）对网络的可靠性要求极高。
