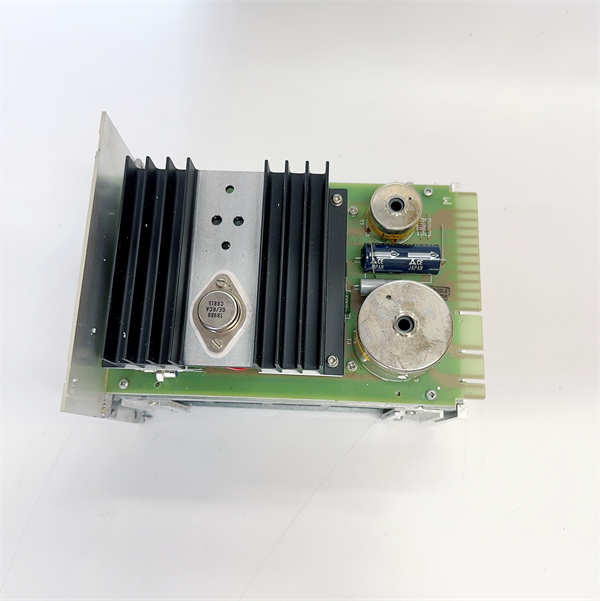

适用于ABB AC 500-S Safety系统的 P5EAa HENF206350R2 ABB 安全模拟输入模块 - 图片 2

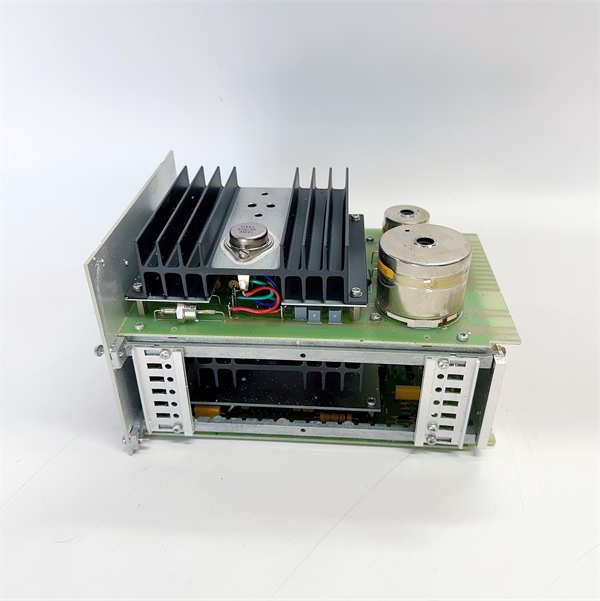

适用于ABB AC 500-S Safety系统的 P5EAa HENF206350R2 ABB 安全模拟输入模块 - 图片 3
适用于ABB AC 500-S Safety系统的 P5EAa HENF206350R2 ABB 安全模拟输入模块 - 图片 4

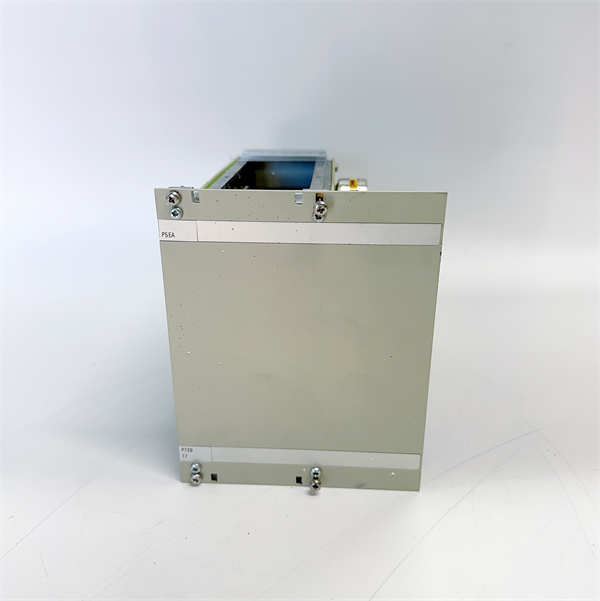

适用于ABB AC 500-S Safety系统的 P5EAa HENF206350R2 ABB 安全模拟输入模块

P5EAa HENF206350R2 ABB 是一款符合 IEC 61508 SIL3 与 ISO 13849 PL e 认证的8通道安全模拟量输入模块，专为 ABB AC 500-S Safety PLC 设计，支持 4–20 mA 信号输入，具备 ±0.1% 高精度 和 >95% 诊断覆盖率，适用于中小型安全仪表系统（SIS），在锅炉压力监测、反应釜温度联锁、液位高高报警等场景中提供经济、可靠、高密度的过程感知能力。

分类：

描述

产品型号 P5EAa HENF206350R2
制造商 ABB
产品类型 安全模拟量输入模块（Safety Analog Input Module）
适用平台 ABB AC 500-S Safety PLC 系统（非AC 800M HI）
输入通道数量 8 路独立安全模拟输入
支持信号类型 4–20 mA 电流信号（仅支持电流输入）
精度（典型值） ±0.1% of span（25°C）
分辨率 16 位
供电方式 回路供电（Loop-powered），由模块提供24 VDC激励
工作温度范围 0°C 至 +60°C（工业级）
防护等级 IP20（仅限安装于控制柜内）
安全认证 IEC 61508 SIL3, EN 62061 SIL3, ISO 13849 PL e
诊断功能 传感器断线检测、短路检测、超量程报警、内部参考源自检、通道隔离验证
安装方式 DIN导轨安装（标准35 mm）
尺寸（宽×高×深） 60 mm × 110 mm × 90 mm
诊断覆盖率 >95%

🧠 P5EAa HENF206350R2 产品概述

在中小规模安全控制系统中，成本、空间与可靠性需取得最佳平衡。P5EAa HENF206350R2 ABB 正是为此而生——它将 8路高精度4–20 mA安全输入 集成于一块DIN导轨模块中，专用于 ABB AC 500-S Safety 平台（如PM583-S、PM592-S CPU），为预算有限但安全等级要求不低的项目提供理想解决方案。

与AC 800M HI系列不同，AC 500-S面向中小型OEM设备、撬装系统或本地化SIS，强调易用性、紧凑性和性价比。P5EAa 完美契合这一理念：无需专用机架，直接安装于标准导轨；通过双通道异构架构实现每路输入的交叉校验；支持实时断线/短路诊断，确保即使传感器失效也能被及时捕获并导向安全状态。

无论是监测8个不同储罐的液位，还是采集多点压力构建冗余联锁逻辑，P5EAa HENF206350R2 ABB 都能以极高的I/O密度和SIL3级可靠性完成任务。

P5EAa HENF206350R2 ABB

P5EAa HENF206350R2 ABB

✅ 主要特点和优势

🔹 8通道高密度，节省50%以上安装空间
相比使用多块4通道模块，显著减少导轨占用与接线端子数量。

🔹 专注4–20 mA，性能更优
无RTD/热电偶切换电路干扰，信号路径简洁，抗噪能力强，长期稳定性高。

🔹 >95% 诊断覆盖率 + 双通道架构

  • 实时检测每路输入的开路（如变送器故障）
  • 检测短路（如电缆破损）
  • 内部参考源周期性自检，防止A/D芯片漂移
  • 满足IEC 61508 SIL3对HFT=1（硬件容错） 的要求

🔹 即插即用，DIN导轨安装
无需专用基座或背板，降低系统复杂度与成本。

🔹 无缝集成AC 500-S Safety 编程环境
通过 Automation Builder / Safety Builder 软件组态，所有诊断信息（如“Ch3: Sensor Open”）可映射至PLC变量，便于HMI显示或报警。

🔹 支持在线回路测试
可通过软件模拟输入信号或读取实际电流值，验证测量链完整性。

🌐 Technical Highlights (English Summary)

The P5EAa HENF206350R2 is an 8-channel, SIL3-certified safety analog input module for ABB’s AC 500-S Safety PLC platform. Optimized exclusively for 4–20 mA signals with ±0.1% accuracy and >95% diagnostic coverage, it delivers high-density, cost-effective process monitoring for small-to-medium safety applications such as boiler pressure interlocks, tank level high-high alarms, and skid-mounted reactor temperature monitoring. Its diverse dual-channel architecture per input ensures compliance with IEC 61508 SIL3 and ISO 13849 PL e, while integrated open-circuit and short-circuit detection enables predictive maintenance. With DIN-rail mounting and seamless integration into Automation Builder Safety, the P5EAa HENF206350R2 sets the standard for reliable, compact, and economical safety sensing in OEM and process applications.

🏭 应用领域

  • 小型锅炉/加热炉：多点压力、温度安全监测
  • 水处理撬块：进水/出水流量、液位、pH值安全联锁
  • 食品饮料灌装线：清洗液浓度、灭菌温度、罐压监控
  • 化工小试装置：反应釜温度高高、冷却水流量低低联锁
  • 能源站房：燃气压力、通风状态、液位安全控制

特别适用于已采用AC 500-S Safety PLC 且需要多点4–20 mA安全输入的中小型项目。

🔗 相关产品

  • P5DAa HENF206340R1：16通道安全数字量输入模块（配套DI）
  • P5RAa HENF206360R1：8通道继电器型安全数字量输出模块（配套DO）
  • PM583-S / PM592-S：AC 500-S Safety 主控制器CPU（必需）
  • TB511-ETH / TB521-COM：通信与扩展模块
  • Automation Builder + Safety Builder：AC 500-S 编程与安全逻辑组态软件
  • ABB 266MST / iLine 系列变送器：理想配套4–20 mA智能仪表
