艾默生 VE4001S2T2B4 – S-Series 数字量输入卡件，配合 13P0085X022 端子台！

描述

EMERSON KJ3203X1-BA2：这块DeltaV 高密度数字量输入（DI）模块，是 M-Series 和 S-Series 系统中采集现场开关量信号的主力军。它以32路或更高的通道密度，有效节省了机柜空间，并提供高电气隔离和噪声抑制能力。它具备通道数量：32 路（高密度），输入电压：24 V DC（典型），配套端子台：13P0085X022 等专用型号。KJ3203X1-BA2 专治控制柜空间不足、现场信号易受干扰等“疑难杂症”

KJ3203X1-BA2 & VE4001S2T2B4 产品概述

你提供的 EMERSON KJ3203X1-BA2 和 VE4001S2T2B4 都是艾默生 DeltaV 分布式控制系统（DCS）中至关重要的数字量输入（DI）I/O 模块。在流程工业中，DI 模块负责从现场采集所有的开关量信号，比如设备状态（运行/停止）、阀门限位（开到位/关到位）、高/低液位报警、以及各种连锁保护信号。这些信号是控制器进行逻辑判断和执行控制的基础。

KJ3203X1-BA2 和 VE4001S2T2B4 最显著的特点就是高密度设计。它们在单个模块上集成了 16 路、32 路甚至更多的 DI 通道，与早期的低密度卡件相比，极大地压缩了控制柜的体积，降低了工程成本。KJ3203X1-BA2 通常代表 M-Series 或通用型高密度 I/O，而 VE4001S2T2B4 则明确指向 S-Series 平台的数字量输入模块。

这两款模块的设计充分体现了 DeltaV 系统的高可靠性（High Reliability）和易维护性（Easy Maintenance）：

电气隔离： 它们提供良好的电气隔离，能有效抑制现场信号线引入的噪声和尖峰电压，保护 DCS 系统的核心电路。

故障诊断： 内置的智能诊断功能可以检测断线、短路等现场故障，并实时上报给控制器。

配套端子台（13P0085X022）： 为了实现高密度接线和热插拔，它们必须配合像 13P0085X022 这样的专用可插拔端子台使用，极大地简化了模块更换流程，将平均维修时间（MTTR）降至最低。

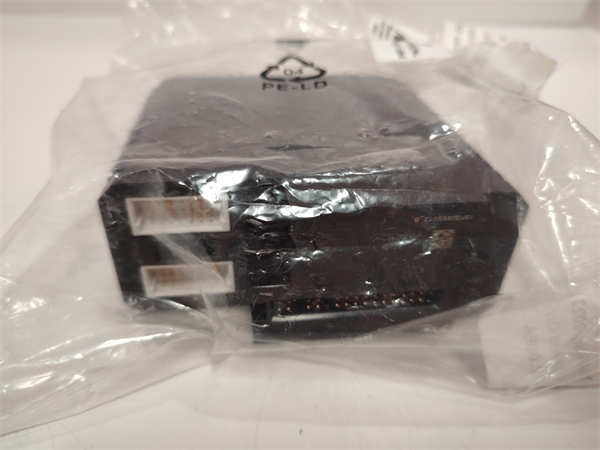

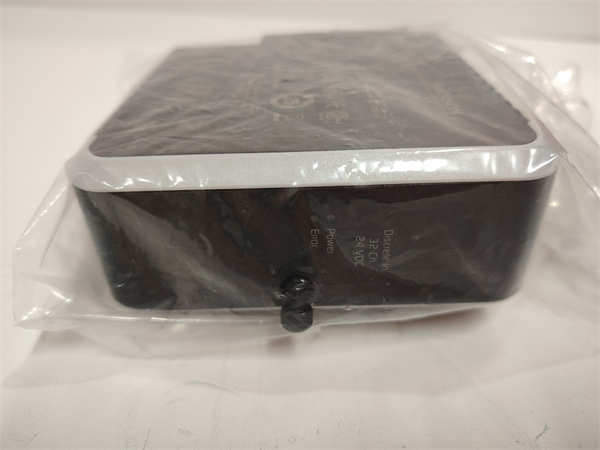

EMERSON KJ3203X1-BA2 13P0085X022 VE4001S2T2B4

KJ3203X1-BA2 & VE4001S2T2B4 技术规格

主要特点和优势

极致的 I/O 密度，节约空间：EMERSON KJ3203X1-BA2 和 VE4001S2T2B4 这类高密度模块是解决现代化工厂控制柜空间紧张问题的“利器”。在同样的机柜空间内，它可以接入比传统 I/O 模块多一倍甚至几倍的现场信号。这不仅节约了硬件成本，更重要的是，简化了现场接线工程，并减少了布线通道的需求。

智能化的现场故障诊断：这两款模块的DI通道不仅仅是简单的开关量输入，它们具备强大的智能诊断（Smart Diagnostics）功能。例如，它们能够检测到现场传感器和模块之间的开路（Open Circuit）故障，并区分是信号低电平还是真正的断线故障。这种高级诊断功能，能显著提高故障排除的速度和准确性，从而提高系统的可用性（Availability）。

快速、可靠的现场连接（13P0085X022 作用）：模块之所以能够实现快速更换，全靠 13P0085X022 这样的专用端子台。这个端子台将复杂的现场线缆永久固定，而与 I/O 模块的连接则通过即插即用（Plug-and-Play）的连接器实现。当需要更换 KJ3203X1-BA2 或 VE4001S2T2B4 时，只需拔下端子台连同故障模块，再插上新模块，几秒钟就能恢复运行，大大缩短了停机时间。

**电流灌入/拉出（Sink/Source）兼容性：EMERSON KJ3203X1-BA2 和 VE4001S2T2B4 能够兼容工业现场常见的灌入式（Sinking）和拉出式（Sourcing）传感器信号。这意味着工程师在选型时无需过多担心现场传感器的类型，极大地提高了模块的通用性（Versatility）和工程实施的便利性。它们是艾默生实现“Control in the Field”**理念的重要硬件支撑。

English Product Highlights:

The EMERSON KJ3203X1-BA2 and VE4001S2T2B4 are high-density Digital Input (DI) modules forming the backbone of the DeltaV DCS I/O system. Their core value lies in providing a 32-channel density, which drastically conserves valuable control cabinet space and reduces installation costs. These modules are specifically engineered for high noise immunity and robust electrical isolation, ensuring the integrity of field switch signals (e.g., limits, alarms) in demanding industrial environments.

Crucially, the modules support advanced smart diagnostics, enabling them to instantly detect and report faults such as open circuits to the controller, speeding up troubleshooting. They integrate seamlessly with dedicated terminal blocks, like the 13P0085X022, whose pluggable design allows for hot-swapping of the I/O card without disconnecting field wiring, thus achieving near-zero MTTR. This combination of high density, intelligent diagnostics, and simplified maintenance underscores the high-availability architecture of the DeltaV system.

应用领域

EMERSON KJ3203X1-BA2 和 VE4001S2T2B4 这类高密度数字量输入模块，广泛应用于所有采用艾默生 DeltaV DCS 系统的关键流程工业：

首先，在石油和天然气行业。炼油厂、石化装置和天然气处理站需要监控数以万计的阀门限位开关、设备运行状态（如泵、压缩机）以及各种连锁保护信号。KJ3203X1-BA2 的高密度特性使得在有限的空间内集成大规模的开关量监测成为可能。

其次，在电力行业和水处理厂。它们被用于采集断路器状态、各种保护继电器动作信号、泵站的运行/故障状态、以及紧急停车按钮等关键的安全联锁（Safety Interlocks）信号。对这些信号的快速、准确采集，是保障工厂安全运行的先决条件。

此外，制药、食品饮料等行业，对设备状态的**追踪（Tracking）和顺序控制（Sequential Control）**要求极高。VE4001S2T2B4 模块通过可靠地采集所有限位和状态信号，为这些行业的批次（Batch）控制系统提供了精确的数字量数据基础。

相关产品

与 KJ3203X1-BA2、VE4001S2T2B4 和 13P0085X022 紧密配合和相关的产品型号都属于艾默生 DeltaV S/M-Series I/O 或控制器系列：

KJ3204X1-BA1：高密度数字量输出（DO）模块，与 KJ3203X1-BA2 功能互补。

VE4002S3B4：S-Series 高密度模拟量输入（AI）模块，与 VE4001S2T2B4 属于同系列产品。

VE4005 系列：DeltaV S-Series 控制器，负责处理 KJ3203X1-BA2 和 VE4001S2T2B4 采集的数据。

13P0085X021：另一个常用型号的 DeltaV 端子台，可能与 13P0085X022 仅在端子类型或丝印上有细微差别。

KJ4001X1-BE1：DeltaV 冗余电源模块，为包括 KJ3203X1-BA2 在内的整个 I/O 机箱供电。

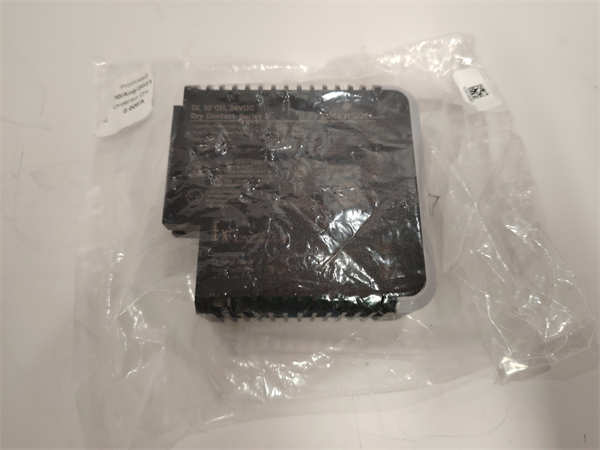

EMERSON KJ3203X1-BA2 13P0085X022 VE4001S2T2B4

安装与维护

安装前准备: 安装 EMERSON KJ3203X1-BA2 或 VE4001S2T2B4 模块时，最关键的一步是首先将现场线缆连接到配套的 13P0085X022 端子台或其他专用端子块上，并确保现场信号已断开或安全隔离。由于是高密度模块，接线时必须严格遵循线缆标识，避免信号错位。将 13P0085X022 端子台上的连接器对准 KJ3203X1-BA2 模块底部的插槽，然后平稳、完全地推入到位。最后，再将连接好 13P0085X022 端子台的 I/O 模块安装到 I/O 机箱的槽位中。操作人员必须全程佩戴静电放电（ESD）防护设备。

维护建议: EMERSON KJ3203X1-BA2 和 VE4001S2T2B4 的维护优势在于其热插拔能力。当模块出现故障时，工程师可以利用 13P0085X022 端子台的快速断开功能，在系统运行时直接更换故障模块，无需断电或解开现场线缆。维护重点在于定期检查端子台的接线紧固度（特别是 13P0085X022 上的螺钉压接点），避免高密度接线引发的信号虚接。
