罗克韦尔ICS T8461 – Trusted™系统核心，故障容错，SIL 3认证，别再将就了！

描述

ROCKWELL T8461：这块数字量输出模块，是ICS Triplex Trusted™ TMR（三重模块冗余）系统的“执行官”。它专为安全关键应用设计，提供40个24/48 Vdc的数字量输出通道，用于驱动阀门、继电器、报警器等现场设备。通道数：40个，输出电压：24/48 Vdc，冗余架构：TMR。这玩意儿可不是普通货，内置自诊断和过流保护，确保输出的绝对可靠，咱家就是你的靠山，原厂正品，售后无忧，没毛病！

产品详细说明

ROCKWELL T8461 产品概述

在那些对操作安全性要求严苛到极致的工业现场，比如化工厂的紧急停车系统（ESD）或炼油厂的火气（F&G）系统，执行控制指令的模块必须百分之百可靠。只要出现一点点差错，后果都是灾难性的。这就是罗克韦尔（Rockwell Automation）的ICS Triplex Trusted™ TMR系统存在的意义，而这块ROCKWELL T8461 模块，就是这个系统里最关键的“手脚”。它的全称是TMR 24/48 Vdc Digital Output Module，可以理解为“三重冗余24/48V直流数字量输出模块”。

这块T8461 的核心任务，就是将Trusted™主处理器发出的安全指令，可靠地转换成现场设备的动作，比如关闭一个紧急阀门，或者启动一个声光报警器。它最厉害的地方在于，一个模块就能提供40个高密度数字量输出通道，可以驱动高达2A的连续电流，而且电压支持24Vdc和48Vdc两种模式。这块ROCKWELL T8461 的内部采用了TMR架构，保证了即使模块内部某个元件失效，输出依然能保持正确，不会出现错误的动作。它还具备全面的自诊断功能，可以实时监控每个输出通道的状态，甚至能检测到外部线路的开路或短路故障。所以说，ROCKWELL T8461 是保障你的安全系统“说一不二”的关键执行者。

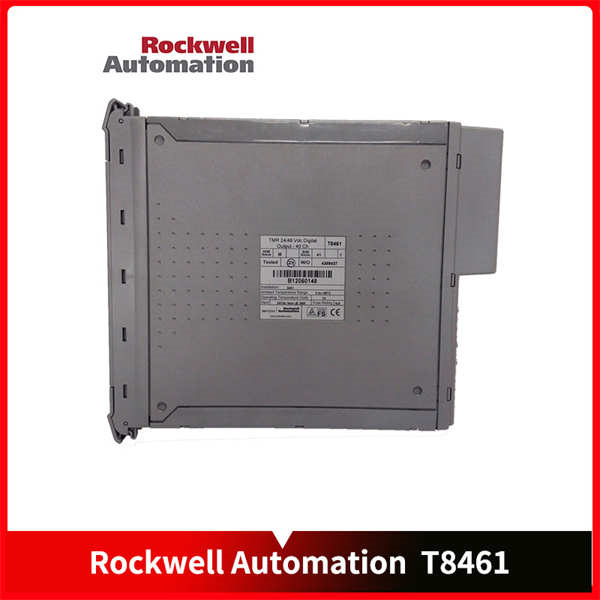

ROCKWELL T8461

ROCKWELL T8461 技术规格

主要特点和优势

这款 ROCKWELL T8461 模块之所以能在安全系统里被视为“硬通货”，它的特点和优势可不是吹的。首先，它最突出的优势就是**“三重冗余，极致可靠”**。和Trusted™系统的其他核心模块一样，T8461 模块内部也采用了三重模块冗余（Triple Modular Redundant, TMR）架构，通过三套独立的处理器和电路并行工作，相互投票，确保了即使其中一个通道发生故障，另外两个也能继续正确运行。这种设计，从根本上消除了单点故障（Single Point of Failure）的风险，让你的安全输出在最严苛的工况下也能稳如磐石。

其次，它的**“强大自诊断和线路监控”**功能也是一大亮点。T8461 模块不仅能进行内部自检，还能对每个输出通道的现场线路进行实时监控。它可以检测到线路的开路（Open Circuit）或短路（Short Circuit），甚至能发现负载故障。这些诊断信息会立即反馈给主处理器，让你能在问题发生的第一时间就收到报警，大大提升了系统的可维护性和故障预判能力。此外，每个输出通道都内置了自动过流保护，这在现场可是个大杀器，意味着你不需要再为每个输出点单独安装外部保险丝（Fuse），简化了接线，降低了维护成本。

再有，就是它**“高密度输出和热插拔”**功能。一个模块提供40个高密度输出点，这在节省机柜空间方面非常有优势。而且，它支持热插拔（Hot Replacement），这意味着如果一个模块真的出了问题，你可以在系统不停车的情况下，直接把它拔出来，换上一块新的，整个过程对生产没有任何影响。这种高可用性（High Availability）的设计，大大降低了维护的难度和成本，简直就是工业现场的福音。

The ROCKWELL T8461 is a specialized digital output module designed for the highest integrity levels in safety-critical applications. As a fundamental component of the Trusted™ Triple Modular Redundant (TMR) system, its primary purpose is to provide a robust and fault-tolerant interface for field actuation. The most significant feature of the T8461 is its TMR (3-2-0) architecture, which ensures that the system can automatically detect and correct a single fault within any of its three redundant channels without causing a spurious trip or compromising safety. This design is crucial for applications requiring IEC 61508 SIL 3 certification.

The module also boasts a high channel density, offering 40 digital outputs, which allows for an efficient use of cabinet space. Each channel is equipped with comprehensive, per-point line monitoring capabilities, enabling the module to detect field wiring faults such as open or short circuits, as well as load failures. This proactive diagnostic feature provides operators with real-time feedback and helps in pinpointing issues quickly, thereby reducing troubleshooting time. Furthermore, the T8461 incorporates automatic over-current protection for each channel, eliminating the need for external fuses and simplifying system wiring and maintenance. The hot-swappable design ensures that a faulty module can be replaced while the system remains operational, minimizing downtime and maximizing availability. This combination of robust fault tolerance, advanced diagnostics, and high availability makes the ROCKWELL T8461 an ideal solution for critical control applications where failure is not an option.

应用领域

这块 ROCKWELL T8461 模块的应用，主要集中在那些对安全输出有极致要求的关键行业。最典型的就是石油和天然气行业，它被广泛用于紧急停车系统（ESD），负责在危险情况发生时，发出指令关闭紧急阀门、切断燃料供应，或启动泄压装置，保护设备和人员安全。

在化工行业，它用于管理复杂的流程和设备，例如在反应釜的控制中，它负责精确地控制安全联锁阀门的开关。在电力行业，尤其是在核电站和火电厂，它在锅炉管理系统（BMS）和汽轮机控制系统（TCS）中，负责执行关键的停机或启动指令。在冶金、制药等对流程控制精度和安全性要求极高的行业，ROCKWELL T8461 都扮演着不可或缺的角色。总之，只要你的生产过程需要一个绝对可靠的数字量输出，来执行安全相关的控制动作，ROCKWELL T8461 就是你理想的解决方案。

相关产品

作为ICS Triplex Trusted™系统家族的一员，ROCKWELL T8461 通常需要与同一系列的其他产品配合使用，才能构成一个完整的安全系统。以下是一些常见的关联型号：

ICS TRIPLEX T8110B/T8110C：这是Trusted™系统的核心处理器模块，负责执行安全逻辑，与T8461 模块通过背板进行通信。

ICS TRIPLEX T8850：这是与T8461 模块配套使用的现场接线端子（FTA），用于简化现场设备的接线。

ICS TRIPLEX T8403：这是Trusted™系统的数字量输入模块，用于采集现场的开关量信号，与T8461 构成了完整的I/O回路。

ICS TRIPLEX T8480：这是模拟量输出模块，用于向现场设备发送模拟量信号，也属于Trusted™系统。

ICS TRIPLEX T8290：这是输出电源分配模块，为T8461 这样的输出模块提供可靠的24Vdc电源。

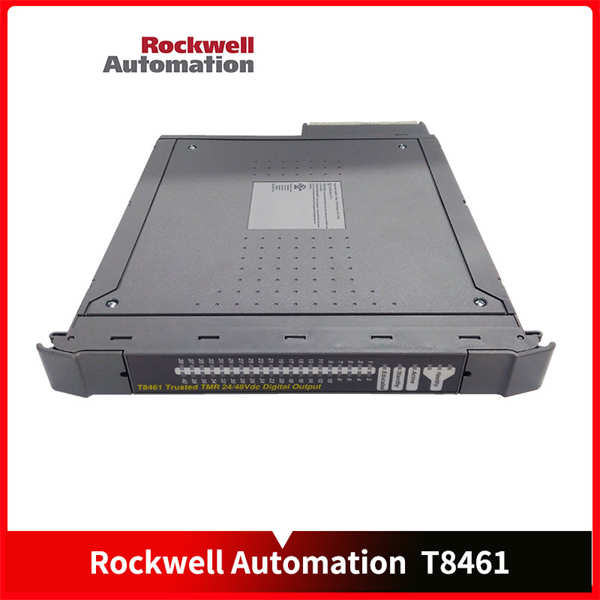

ROCKWELL T8461

安装与维护

安装前准备：在安装ROCKWELL T8461 模块前，必须先断开Trusted™机架的所有电源，并确保安装环境符合模块的温湿度要求。确认专有安装机架已牢固固定，并检查配套的接线端子和电源连接是否正确。T8461 模块对静电敏感，在操作时必须佩戴防静电手环，并在静电安全工作台上进行。确保所有I/O电缆的引脚定义和接线正确无误，特别是电源部分，必须仔细核对，防止接错导致模块损坏。

维护建议：ROCKWELL T8461 模块的设计本身就是高可靠性的，日常维护主要是定期检查。首先，要定期检查模块上的LED指示灯状态，绿色常亮代表正常，如果出现红色或闪烁，就需要查阅手册进行故障排查。其次，要检查模块和电缆的物理连接是否牢固，是否有松动或腐蚀现象。
