燃机启动/励磁专家：GE ESM10A 电源单元 – 3BHE022455R1101，保证机组快速稳定启动！

描述

GE ESM10A：这块励磁/启动电源接口模块，是GE Speedtronic MKV/MKVI 燃气轮机控制系统的“硬通货”！它专司高功率电路与低压控制回路的接口管理，是燃机启动和发电机励磁回路的桥梁。核心功能：高功率驱动接口、电源逻辑控制，系统兼容：GE MKV/MKVI系列，工作环境：高等级抗震、抗电磁干扰。专治各种燃机启动和励磁电源波动难题。

ESM10A GE 产品概述

咱们聊聊 GE ESM10A 模块，它在通用电气（GE）的Speedtronic控制系统，特别是那些装备了燃气轮机或大型蒸汽轮机的电厂中，具有不可替代的地位。虽然GE的I/O模块类型繁多，但以“ESM”命名的卡件，通常暗示着其在励磁（Excitation）回路或启动（Starting）回路中扮演着至关重要的电力电子接口角色。ESM10A GE 模块的核心功能是作为控制系统（比如MKVI的主控卡）与大功率现场设备（如启动电机或励磁电源变流器）之间的安全隔离和逻辑驱动单元。

在燃气轮机的启动阶段，可能需要一个启动电机或变频器来将庞大的转子加速到一定转速。GE ESM10A 负责将来自主控制器的低压数字指令，转换为可驱动这些大功率启动设备的高可靠性驱动信号。而在正常运行后，如果涉及到无刷励磁系统，类似的模块也可能用于接口控制励磁电源。它的存在，确保了强电回路与弱电控制回路的完全隔离，保护了昂贵的控制卡不受现场高压瞬变和电磁干扰的侵袭。可以说，ESM10A GE 是燃机从静止到高速运转过程中，实现精确、安全功率传输的“关键执行官”。对于运行GE燃机（如GE Frame系列）的电厂来说，这块模块的可靠性直接影响到机组的启动成功率和运行稳定性。

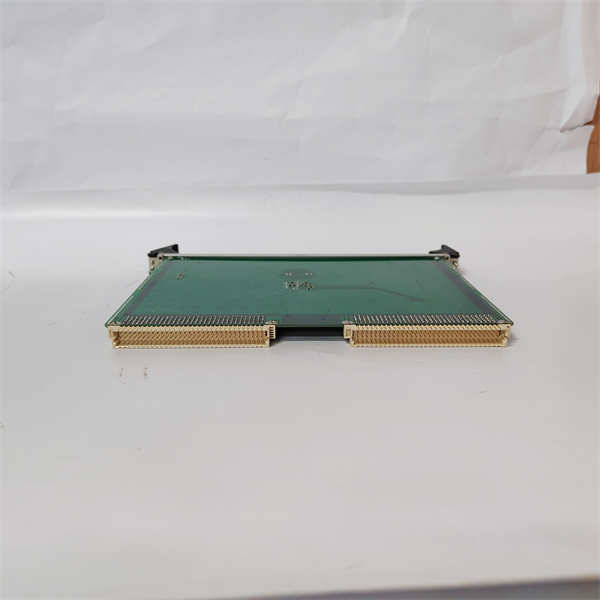

GE ESM10A

ESM10A GE 技术规格

主要特点和优势

ESM10A GE 最大的特点就是它的高可靠性和强隔离能力，这是GE Speedtronic系统的两大立身之本。在燃机这个极度复杂的工业环境中，这两点比什么都重要。

极致的电气隔离：燃机控制现场充斥着高压开关操作、大电流变频器和强烈的电磁脉冲。GE ESM10A 采用光耦隔离等先进技术，在低压控制信号与高功率驱动电路之间建立起一道**“防火墙”。这种电隔离（Electrical Isolation）不仅保护了控制系统的敏感电子元件，更重要的是，它确保了高功率部分的干扰不会通过地线或信号线回灌（Back-feed）到低压控制回路，保证了控制命令的纯净性和实时性（Real-Time Performance）**。

高可靠性驱动能力：作为励磁或启动电源的接口，ESM10A GE 必须能够驱动继电器、接触器或晶闸管触发电路等高功率负载。它的输出级设计具有强大的负载驱动能力（Load Drive Capability）和过载保护功能，确保即使在启动电流冲击或暂态过程中，输出信号也能稳定、准确。此外，ESM10A GE 模块的设计充分考虑了冗余配置的可能性，虽然它本身可能不是冗余的，但它支持MKVI系统中的三冗余（Triple Modular Redundancy, TMR）架构，通过与冗余主控器的配合，实现极低的年平均停机时间（Annual Downtime）。对于发电厂这种“一秒钟几百万上下”的核心资产，选择 ESM10A GE 这种经得起考验的“硬货”，就是选择了最高的系统可用性（System Availability）。

English Description: Core Features and Benefits

The GE ESM10A module is a high-reliability power interface component essential to GE’s Speedtronic Mark V and Mark VI gas/steam turbine control systems. Its primary function is to serve as a secure and isolated conduit between the sensitive low-voltage control electronics and high-power field circuits, such as those involved in turbine starting mechanisms or generator excitation control. The module excels in providing superior electrical isolation, utilizing advanced optocoupler technology to effectively mitigate the risks associated with electromagnetic interference (EMI) and high-voltage transients prevalent in the power generation environment.

This isolation capability is critical for safeguarding the central processing units of the Speedtronic system and ensuring the uncompromised integrity of control signals. Furthermore, the ESM10A GE is engineered with robust drive capability, allowing it to reliably interface with and control high-power actuators, contactors, or power electronics required for turbine starting sequences. Its design is inherently ruggedized, compliant with the stringent environmental standards of power plants, and capable of operating reliably within the context of the Mark VI’s Triple Modular Redundancy (TMR) architecture. The high level of reliability and isolation provided by the ESM10A GE directly translates into enhanced starting success rates and sustained operational stability for the turbine-generator set.

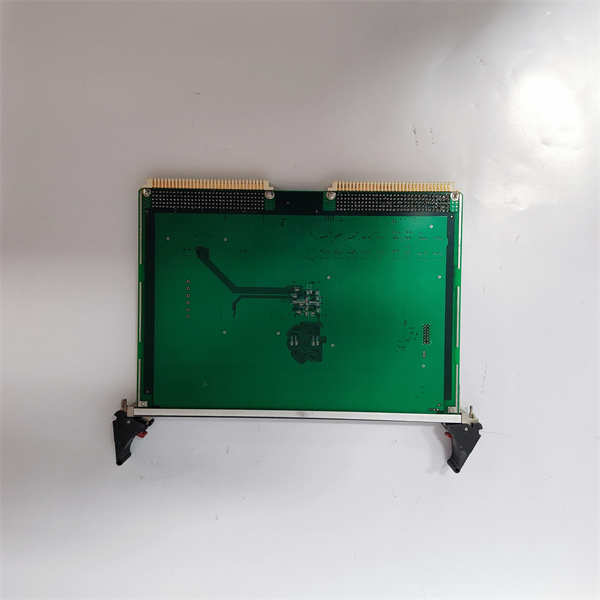

GE ESM10A

应用领域

ESM10A GE 模块的应用领域非常清晰且核心，主要集中在采用GE Speedtronic控制系统的大型旋转机械领域：

首先，最主要的领域是电力和能源行业：它被应用于燃气轮机（Gas Turbine）和蒸汽轮机（Steam Turbine）控制系统，特别是GE的Frame系列燃机，如Frame 6、7、9等。在这些机组中，ESM10A GE 在启动回路中提供关键的驱动和接口功能，确保燃机能够顺利、快速地从静止加速到点火和并网转速。

其次，在发电机励磁系统中，ESM10A GE 也可能作为接口单元，用于控制无刷或有刷励磁机励磁电源的投切和调节。虽然具体的励磁模块会有不同的型号，但这种类型的接口卡在高功率励磁电源与低压AVR（自动电压调节器）控制逻辑之间是不可或缺的。

此外，在一些工业蒸汽轮机和大型压缩机组的驱动控制系统中，只要采用GE的Mark系列控制平台，并且涉及到需要高隔离度的电力电子驱动接口时，ESM10A GE 或其变种都可能被应用。简而言之，它就是GE燃机/汽机系统里，负责“动力与大脑连接”的那个核心部件。

相关产品

ESM10A GE 是GE Speedtronic系统I/O家族的一员，通常与以下模块配套使用或存在关联：

GE TCMA/TCMI/TCCA 系列：这些是Speedtronic Mark VI 控制柜中的核心控制卡（如Turbine Control Module）。ESM10A GE 作为它们的接口子板或I/O卡件，插装在这些核心控制模块所在的机架中。

GE IS200系列I/O：Mark VIe 系统中的最新一代I/O，如果ESM10A GE 是老MKV/MKVI平台的，则IS200系列中的特定励磁/启动接口卡可能是其升级或替代品。

GE DS200 系列：Speedtronic系统中常用的驱动和接口板，如DS200TCQCG1A等，它们在功能上与 ESM10A GE 有一定的分工和协作关系，共同完成涡轮机的复杂控制。

GE UC4000/UC5000：GE励磁系统的主控平台。如果 ESM10A GE 是励磁电源接口，则它会与这些励磁控制器直接通信。

GE EX2100：GE的高性能励磁系统。ESM10A GE 的功能或类似功能，在新一代的EX2100系统中会有相应的高性能接口模块实现。

安装与维护

安装前准备：在安装或更换 ESM10A GE 模块前，必须严格遵守电厂的安全规程，切断整个涡轮机控制柜和励磁柜的电源，并确保高压电路已完全放电和隔离。仔细核对 ESM10A GE 的型号和版本信息，确保与系统的软件配置兼容。由于 ESM10A GE 涉及高功率接口，现场接线必须确保端子连接牢固可靠，特别是接地线，防止接触不良引发电弧或瞬态过压。安装模块时，应轻柔将其插入指定的I/O插槽，直至卡扣完全锁住。

维护建议：ESM10A GE 作为电力电子接口模块，其维护重点在于散热和连接检查。保持Speedtronic控制柜内部的清洁，确保冷却风扇工作正常，避免过热对模块内部的高功率元件造成不可逆的损害。定期检查连接到 ESM10A GE 的所有接线端子和排线，确认无松动、无腐蚀。
