涡轮机健康“大脑”：GE HWA143-TDM-PMC-V20 数据接口卡 – 高速集成振动监测数据！

描述

GE HWA143-TDM-PMC-V20：这块高性能涡轮机数据接口模块，是GE MKVIe 控制系统里的“硬通货”！它专职负责将来自振动监测系统等第三方数据，高速、实时地集成到主控制器，实现统一控制与保护。核心功能：高带宽数据管理、协议转换与隔离，系统兼容：MKVIe/MKVI，应用领域：燃机/汽轮机状态监测（CMS）集成。专治各种关键数据隔离与集成难题。

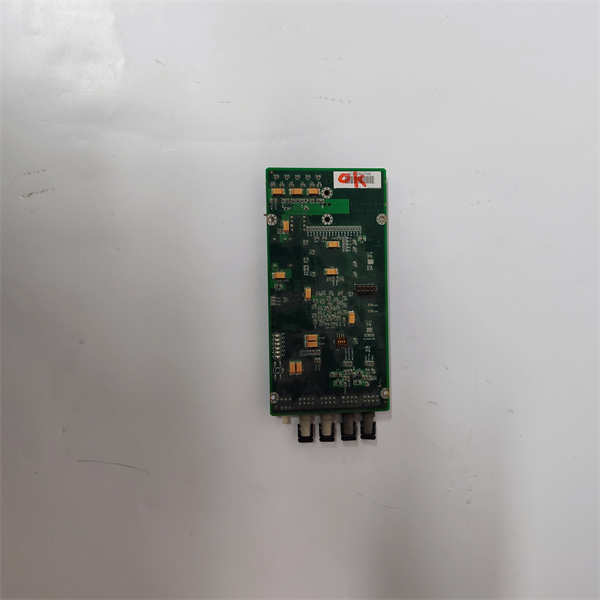

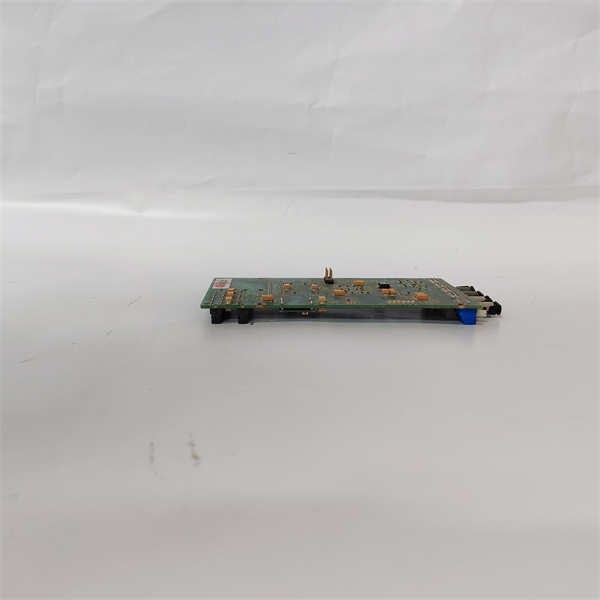

HWA143-TDM-PMC-V20 GE 产品概述

咱们这次分析的 HWA143-TDM-PMC-V20 GE 模块，是通用电气（GE）在Mark VIe或其兼容平台中推出的高级数据处理与接口单元。它绝非一个简单的I/O卡件，而是针对大型燃气轮机/蒸汽轮机深度集成控制与监测需求而设计的。在现代电厂中，机组状态监测（Condition Monitoring System, CMS）系统，尤其是振动监测，通常由如Bently Nevada 3500这样的专业设备执行。HWA143-TDM-PMC-V20 GE 的核心价值，就是充当CMS系统与主控制器（Mark VIe）之间的高速、智能数据管理中心。

它接收来自监测系统处理后的数据，进行必要的协议转换、时间戳同步和信号调理，然后通过高速以太网（如Unit Data Highway, UDH）发送给MKVIe的控制器。这实现了控制系统对振动、轴位移、差胀等关键机械保护参数的实时感知，从而在控制策略和保护联锁中整合机械健康信息。这意味着控制系统不仅能根据负荷和温度调节，还能根据机械运行状态（如振动水平）来优化运行参数或触发保护。简而言之，HWA143-TDM-PMC-V20 GE 是实现涡轮机一体化保护、控制和资产管理的关键硬件支撑。对于追求最高运行效率和最小停机时间的电厂来说，它的集成能力至关重要。

HWA143-TDM-PMC-V20 GE

HWA143-TDM-PMC-V20 GE 技术规格

主要特点和优势

HWA143-TDM-PMC-V20 GE 的特点在于它极强的数据集成和管理能力，这让它在涡轮机控制系统中显得独一无二。

无缝集成振动监测数据：传统上，振动监测系统（如Bently Nevada 3500）和燃机控制系统（Mark VIe）是独立的。HWA143-TDM-PMC-V20 GE 打破了这种壁垒，它能高效地从专业的振动保护系统中获取实时、高精度的机械健康数据。这使得控制工程师可以在一个统一的平台上查看控制变量和机械状态（Mechanical Health Status），极大地提高了故障诊断的效率和准确性。

高可靠性与冗余支持：作为Mark VIe系统的一员，HWA143-TDM-PMC-V20 GE 完全支持三冗余（TMR）架构。在冗余配置中，它能够确保所有控制器都能接收到一致且同步的机械健康数据，为实现基于振动信息的冗余保护和无扰动切换（Bumpless Transfer）提供了坚实的基础。其内置的数据管理（Data Management）能力，减少了主控制器的负担，同时提供了一个隔离的缓冲层，使得不同系统间的数据交换更加稳健可靠。它采用的高速通信协议确保了数据的低延迟（Low Latency）传输，这意味着振动或位移的微小变化也能被控制系统实时感知和响应，有效避免了机组运行在临界转速或高振动区域，实现了真正的预防性运行。这种深度集成能力，是保障高价值资产长期健康运行的关键。

English Description: Core Features and Benefits

The GE HWA143-TDM-PMC-V20 module is an advanced Turbine Data Manager and Interface unit specifically designed for the Speedtronic Mark VIe control platform. Its core competence lies in providing seamless, high-speed integration of critical Condition Monitoring System (CMS) data, notably from specialized vibration monitoring systems (like Bently Nevada 3500), into the primary turbine control and protection logic. This capability effectively breaks down the traditional separation between control (DCS) and mechanical protection (CMS).

The module ensures data consistency and time synchronization across the system, a non-negotiable requirement for reliable Triple Modular Redundancy (TMR) architectures. By handling the necessary protocol conversion and data aggregation, the HWA143-TDM-PMC-V20 GE minimizes the load on the main controllers and provides a robust, isolated pathway for critical mechanical health parameters (such as vibration levels and axial position) to influence real-time control and trip decisions. This enables proactive and condition-based operation, allowing operators to optimize turbine performance while strictly adhering to mechanical safety limits. Its design emphasizes high bandwidth and low latency, ensuring that rapid changes in mechanical state are instantaneously reflected in the control system, thereby maximizing asset uptime and minimizing risks associated with high-vibration running conditions.

应用领域

HWA143-TDM-PMC-V20 GE 模块的应用场景高度专业化，主要集中在对资产健康管理要求极高的领域：

大型燃气轮机和蒸汽轮机控制：这是它的主战场。在装备GE Mark VIe 或 Mark VI 系统的电厂中，它用于集成来自轴振动、轴位移、转速等传感器的信号，这些数据是机组保护和性能优化的关键依据。

高性能压缩机和泵站：在石油、天然气、石化行业的关键透平压缩机（Turbine Compressor）和大型泵站驱动机中，如果采用GE控制，HWA143-TDM-PMC-V20 GE 能够将振动监测数据集成到流程控制逻辑中，实现基于机械状态的联锁保护和停机。

一体化资产管理系统：在那些已经部署了如System 1等高级故障诊断平台的工厂，该模块作为数据采集和接口层，确保了控制数据和监测数据流向统一的资产管理数据库，支撑远程诊断和预测性维护。

简而言之，只要是使用GE Mark VIe系统，并需要将振动监测数据无缝、高可靠性地整合到主控制和保护逻辑中的核心电力或油气资产，都需要这块 HWA143-TDM-PMC-V20 GE 模块。

相关产品

HWA143-TDM-PMC-V20 GE 是一个高级接口，通常与以下核心组件协同工作：

GE PPRO/PRSO/PDIO 系列：Mark VIe 系统中的主控制器和I/O处理器。HWA143-TDM-PMC-V20 GE 采集并处理的数据最终会发送给这些控制器进行逻辑运算。

GE Bently Nevada 3500/42M：这是最常见的配套振动监测模块。HWA143-TDM-PMC-V20 GE 的数据源通常就来自这种专业的机械保护系统。

GE IS200系列I/O：Mark VIe 系统中的标准I/O卡件，如 IS200VTURH1C（涡轮机保护I/O）。HWA143-TDM-PMC-V20 GE 与这些标准I/O共存于同一个机架或网络中。

GE TRPP：Mark VIe 系统中的TMR冗余处理器。HWA143-TDM-PMC-V20 GE 必须确保其输出的数据与TRPP的冗余架构兼容。

GE System 1：GE的状态监测软件平台。HWA143-TDM-PMC-V20 GE 是将实时振动数据带入System 1或类似平台的硬件接口。

HWA143-TDM-PMC-V20 GE

安装与维护

安装前准备：在安装 HWA143-TDM-PMC-V20 GE 模块前，必须确保Speedtronic控制柜和相关振动监测柜已安全断电。仔细核对 HWA143-TDM-PMC-V20 GE 的版本号，确保与当前系统的固件和软件配置完全兼容。由于它涉及高速数据通信，连接到模块的以太网或光纤跳线必须符合工业级标准，确保接头清洁、无损伤。安装模块时，应轻柔将卡件插入指定的I/O插槽，确保背板连接器接触良好。

维护建议：HWA143-TDM-PMC-V20 GE 的维护重点在于通信链路的健康检查。由于它处理大量数据，稳定的通信至关重要。定期检查模块上的状态指示灯，特别是通信链路指示灯，确保与振动监测系统的连接稳定。
