施耐德 PC-E984-685 可编程控制器 – 你的自动化系统“心脏”，现货速发！

描述

施耐德 PC-E984-685：这块PLC处理器，是施耐德Modicon 984系列里的“中坚力量”！它集CPU、内存、通信端口于一体，拥有16K用户内存和10K数据内存，处理能力强悍。它配备了两个Modbus端口和一个Modbus Plus端口，轻松实现设备间的无缝通信。供电电压：115/230 VAC或24 VDC，工作频率：50/60 Hz。专治各种中大型工业控制“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

PC-E984-685 产品概述

在工业自动化领域，施耐德电气（Schneider Electric）的Modicon 984系列一直是个传奇。而咱们今天聊的这块PC-E984-685，就是这个传奇系列的核心，它是一个集成了CPU、内存和通信功能的插槽式可编程控制器（PLC）。这块SCHNEIDER PC-E984-685可不是个简单的模块，它是整个自动化系统的“大脑”，负责执行用户程序、处理数据、并与现场设备进行通信。它强大的处理能力和灵活的通信接口，让它在中等规模的工业控制应用中游刃有余。

PC-E984-685 的核心价值在于它的多功能性。它将控制逻辑、数据存储和多种通信协议完美地集成在一个模块里，大大简化了系统的架构。它配备了16K的用户内存和10K的数据内存，足以应对复杂的控制程序和大量数据的处理。更值得一提的是，这块SCHNEIDER PC-E984-685模块集成了两个标准的Modbus端口和一个Modbus Plus端口，这在当时的工业通信网络里，简直是顶配。它能让你的PLC轻松地与各种第三方设备、上位机和网络中的其他PLC进行高速、可靠的通信，是构建稳定、高效自动化系统的核心基石。

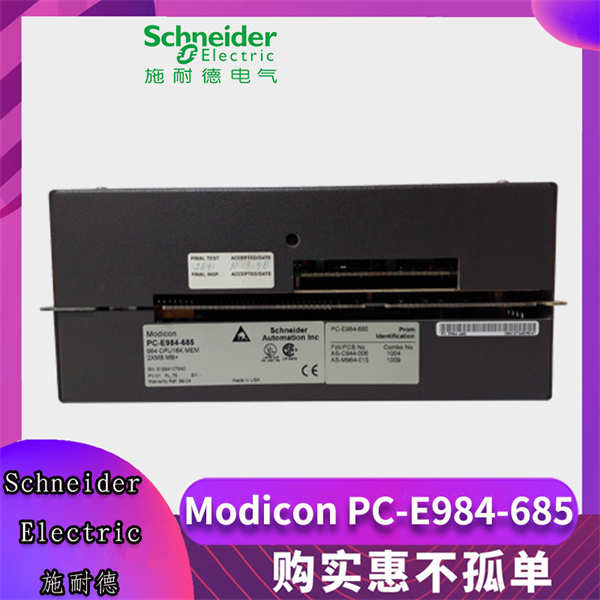

SCHNEIDER PC-E984-685

PC-E984-685 技术规格

产品型号 | PC-E984-685

制造商 | 施耐德电气（Schneider Electric）

产品类型 | PLC可编程控制器CPU模块

兼容系列 | Modicon 984系列

用户内存 | 16K

数据内存 | 10K 通信端口 | 2个Modbus端口, 1个Modbus Plus端口

供电电压 | 115/230 VAC或24 VDC 工作频率 | 50/60 Hz

安装方式 | 984系列机架插槽式安装

物理尺寸 | 约4 x 11 x 9 英寸

重量 | 约3 lbs (1.36 kg)

逻辑解算速度 | 约1毫秒/千步

主要特点和优势

咱们这块 SCHNEIDER PC-E984-685 模块，它最拿得出手的，就是它的核心性能和通信能力。首先，它作为Modicon 984系列的中高端CPU，拥有16K的用户内存和10K的数据内存，这在当时的应用场景里，足以应对大多数复杂的控制程序和数据处理任务。它的逻辑解算速度（Logic Solve Speed）也相当快，大概每千步程序只需要1毫秒，这在需要高实时性（Real-Time Control）的生产线上，能确保控制指令的及时响应。

其次，PC-E984-685 的通信能力简直是“豪华配置”。它集成了三个独立的通信端口：两个是标准的Modbus串行端口，可以用来连接变频器、智能仪表、HMI（人机界面）等设备；而另一个是高速的Modbus Plus端口，这是施耐德自家的高速网络，支持点对点（Peer-to-Peer）通信，能让网络中的多个984系列PLC像“兄弟”一样，直接进行数据交换，而不需要通过上位机，大大提高了网络的效率和可靠性。这种多接口的设计，让你的自动化系统拥有了极高的灵活性（Flexibility）和可扩展性（Scalability）。无论你的现场设备采用什么通信协议，这块 PC-E984-685 都能轻松搞定，是构建复杂、大型自动化系统的坚实基础。它的稳定性和耐用性，也是施耐德一贯的高水准，在恶劣的工业环境下也能保持稳定运行，这是它能成为行业经典的重要原因。

The SCHNEIDER PC-E984-685 is a highly capable programmable controller CPU module that stands out in the Modicon 984 series for its robust performance and flexible communication options. At its core, the module offers a substantial 16K of user memory and 10K of data memory, providing ample capacity for executing complex control programs and managing large datasets. Its fast logic solve speed of approximately 1 ms/k ensures timely and efficient control, which is critical for high-speed industrial processes. What truly sets the PC-E984-685 apart is its integrated communication suite. It features two standard Modbus serial ports, facilitating easy connectivity with a wide range of field devices and human-machine interfaces. Additionally, the inclusion of a high-speed Modbus Plus port enables peer-to-peer communication between multiple PLCs in a network, bypassing the need for a central master controller and significantly improving network efficiency and reliability. This multi-port design makes the PC-E984-685 a versatile solution for a variety of network topologies and communication requirements. Its slot-mount design allows for seamless integration into existing Modicon 984 racks, and its durable construction ensures reliable operation in demanding industrial environments. The PC-E984-685 is an excellent choice for a variety of medium-scale automation applications, offering a blend of powerful processing, flexible connectivity, and long-term reliability.

应用领域

这块施耐德 PC-E984-685 模块的应用范围非常广泛，几乎涵盖了所有需要可靠、高效自动化控制的行业。作为Modicon 984系列的核心控制器，它在那些对处理能力和通信要求较高的中大型工业项目中，尤其受欢迎。举个例子，在汽车制造领域，它可以作为生产线上的主控制器，协调各个机器人、传送带和装配工位的动作，通过Modbus Plus网络与其他PLC进行数据交换，确保整个生产流程的顺畅。

在石油化工行业，PC-E984-685 可以用于过程控制，比如控制反应釜的温度和压力，通过Modbus端口连接各种智能仪表和阀门。它的多端口设计使得它能够同时处理多个设备的数据，确保监控和控制的实时性。此外，在电力系统、水处理、食品饮料生产线以及楼宇自动化等领域，SCHNEIDER PC-E984-685 都是一个可靠的控制核心。它的强大处理能力和灵活通信接口，让它能够轻松应对各种复杂、多变的应用场景，保障生产的安全、高效和稳定。

相关产品

与 SCHNEIDER PC-E984-685 模块相关联的其他产品，主要是Modicon 984系列的其他CPU或功能模块，它们通常在内存、性能或接口上有所区别。所有产品型号都需要加粗显示。

PC-E984-485：这款是984系列中另一款CPU模块，相比 PC-E984-685，它的用户内存和数据内存更小，适用于对处理能力要求不那么高的应用。

PC-E984-785：这是984系列的高端CPU模块，拥有更大的内存（32K/48K用户内存和32K/64K数据内存），适用于处理更复杂、规模更大的控制任务。

PC-E984-680：这款模块与 PC-E984-685 功能相似，但可能在一些细节功能或通信端口配置上有所差异。

PC-E984-385：这是984系列中的一款入门级CPU，内存更小，适用于简单的独立控制系统。

AS-B890-300：这是Modicon Quantum系列的类似CPU模块，虽然与 PC-E984-685 功能相似，但属于不同平台，不能直接互换。

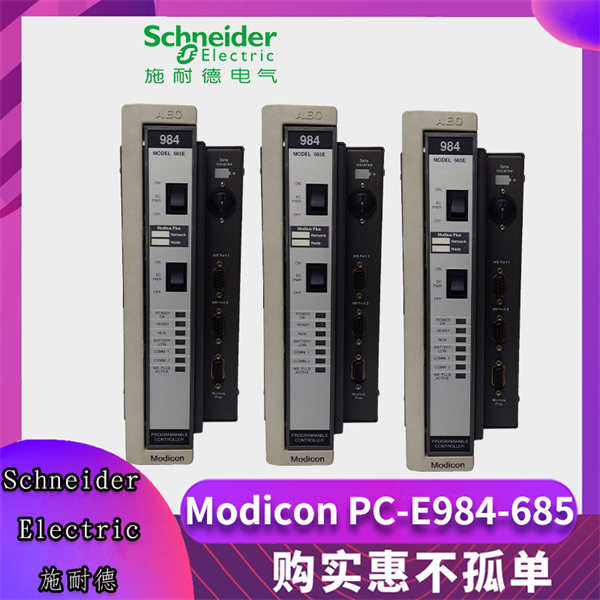

SCHNEIDER PC-E984-685

安装与维护

安装前准备: 在安装 SCHNEIDER PC-E984-685 模块前，安全第一，务必切断984系列机架的电源。然后，根据你的系统配置，检查模块上的拨码开关（DIP Switch）设置，这通常用于配置站地址或通信模式，设置错误会导致通信失败。将模块从包装中取出，检查是否有物理损坏。最后，小心地将其插入到984系列机架的CPU槽位中，确保模块与背板总线完全连接，锁扣扣紧。

维护建议: SCHNEIDER PC-E984-685 作为一款工业级PLC，本身非常坚固耐用，日常维护工作量不大。最主要的是定期检查模块前面的LED状态指示灯，OK灯常亮代表模块正常，如果出现FAULT灯，那就需要连接编程软件进行故障诊断了。要保持模块所在控制柜内部的清洁干燥，避免灰尘和潮湿影响模块的散热和电气性能。虽然这块模块很皮实，但在进行任何维护操作时，断电并做好防静电措施，总归是没错的。
