工业配电保护58052515G：高压开关柜内部核心控制板卡，快速故障隔离专家！

描述

ABB SCYC51010 58052515G：这块中压开关柜控制保护单元，是电力系统里的**“硬核管家”！它专为断路器的分合闸、储能（Spring Charging）及状态监测而设计，确保二次控制回路高度可靠。核心功能是联锁控制和保护逻辑执行**。额定电压：24 VDC/110 VDC（具体需核对），I/O点数：高密度DI/DO，防护等级：IP20 (板卡)。专治各种开关柜操作失误和联锁隐患。

SCYC51010 58052515G 产品概述

ABB SCYC51010 58052515G，这套件在ABB的中压开关设备（Medium-Voltage Switchgear）领域里，是二次控制回路（Secondary Control Circuit）的绝对核心。它不是一块多余的板子，而是负责将继电保护（Protective Relay）的指令，精准、可靠地转换成断路器（Circuit Breaker）实际分闸或合闸动作的逻辑执行单元。我们常说的ABB UniGear系列开关柜，就经常能见到这类模块的身影。

这套SCYC51010 58052515G 模块通常集成在一个专用的控制盒或控制箱（Cubicle Control Box）内。它的核心价值在于状态监测（Status Monitoring）和电气联锁（Electrical Interlocking）逻辑的实现。它实时监控断路器的位置状态（Position Status）、储能状态（Spring Stored Status）、手车位置（Truck Position）等关键信息，并根据预设的操作权限和安全逻辑，来决定是否执行来自遥控（Remote Control，如来自DCS或SCADA系统）或就地（Local Control）的操作命令。这块SCYC51010 58052515G 是保障电力系统安全运行、防止误操作的最后一道也是最关键的一道屏障。可以说，它的可靠性和快速响应能力，直接关系到整个配电系统的供电连续性和人身设备安全。

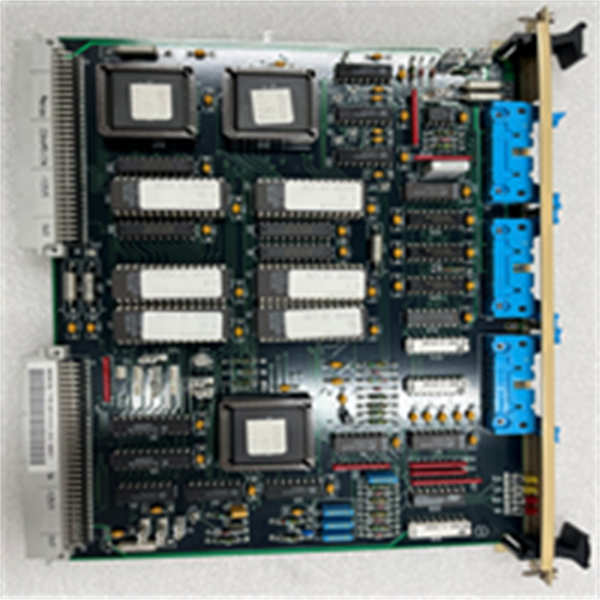

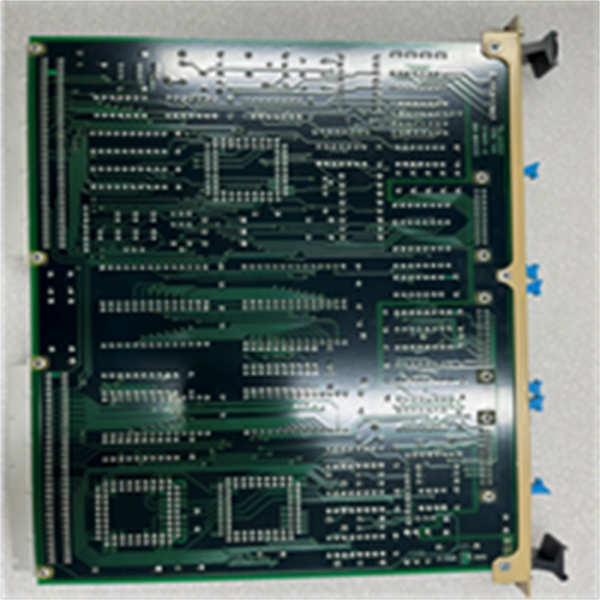

SCYC51010 58052515G ABB

SCYC51010 58052515G 技术规格

主要特点和优势

SCYC51010 58052515G 作为ABB中压二次控制系统中的一块**“老将”，其设计思路就是要简单、稳定、高效**。

高可靠的电气联锁与保护逻辑： 在开关柜里，最怕的就是误操作（Misoperation），比如带负荷合闸或分闸。这块 SCYC51010 58052515G 的核心价值就在于它内置了严格的电气联锁（Electrical Interlocking）逻辑。它通过实时接收断路器手车、隔离刀、接地刀的位置信号，确保只有在满足预设安全条件（如接地刀必须分闸、手车必须在试验/工作位置等）时，才会发出合闸或分闸命令。这种硬逻辑和软逻辑结合的设计，使得操作人员很难通过简单的误操作引发事故。它的快速保护逻辑执行（Protection Logic Execution）能力，确保继电保护装置（Protective Relay）一旦判定故障，它能几乎无延时地驱动断路器动作，快速隔离故障，减少对电网的冲击。

全状态实时监控和诊断： SCYC51010 58052515G 不仅仅是一个执行器，它还是一个状态采集中心。它能高密度采集断路器合闸/分闸线圈（Closing/Tripping Coil）状态、弹簧储能到位（Spring Charging Complete）信号、以及各种辅助触点（Auxiliary Contact）状态。通过前面板的指示灯或连接的人机界面（Human Machine Interface, HMI），运维人员可以一目了然地掌握开关柜内的所有关键信息。这对于故障诊断（Fault Diagnosis）和预防性维护（Preventive Maintenance）至关重要。发现储能电机运行时间过长，或者某个辅助触点粘连，都能提前预警。

优秀的抗干扰能力和环境适应性： 开关柜所在的配电室环境往往充斥着高电压、大电流开关产生的电磁干扰（Electromagnetic Interference, EMI）。作为二次设备，SCYC51010 58052515G 采用了工业级加固设计，具备极强的抗干扰能力。它的额定工作温度范围宽泛，能够在严苛的电力环境下长期稳定运行。这种稳定性和耐用性，正是电力行业对关键控制单元的最高要求。配合ABB的统一控制和监测系统（Unified Control and Monitoring System, UCMS），它能完美融入现代化的变电站自动化（Substation Automation）架构中。

Robust Control and Interlocking for MV Switchgear

The ABB SCYC51010 58052515G unit stands as a highly critical component within the secondary circuit of ABB Medium-Voltage (MV) Switchgear, particularly serving as the command and logic execution core for the circuit breaker. Its primary advantage is the integration of hardwired and programmable interlocking logic directly into the control pathway. This ensures that all operational commands—whether local or remote from a Supervisory Control and Data Acquisition (SCADA) system—are strictly validated against the current physical status of the switchgear, including the disconnector, earthing switch, and breaker position. This meticulous validation dramatically reduces the potential for catastrophic operational errors (Misoperation).

Featuring a high-density array of Digital Inputs (DI) and Digital Outputs (DO), the SCYC51010 58052515G excels at real-time status acquisition, monitoring everything from coil health to spring charging status. This capability is vital for advanced condition monitoring and predictive maintenance strategies. Engineered for the demanding electrical environment of substations, the module boasts exceptional electromagnetic compatibility (EMC) and a wide operational temperature range, guaranteeing stable performance amidst high-voltage transients and noise. Its inclusion within the control chain provides a highly reliable, low-latency interface between protective relays and the mechanical actuators, ensuring swift and precise fault isolation—a cornerstone of power system reliability and personnel safety.

应用领域

SCYC51010 58052515G 是专为中压配电和电力系统设计的，它的应用场景非常集中，但至关重要。

电力公司变电站与配电站： 这是 SCYC51010 58052515G 最主要的战场。在城市电网或区域配电网（Distribution Network）的6 kV 到 35 kV 级别的变电站中，它被安装在中压开关柜（如空气绝缘开关柜AIS）的二次控制箱内，负责精确控制馈线断路器、母线分段断路器的分合操作。它确保了操作的安全性和顺序性，尤其在电网的倒闸操作（Switching Operation）和故障自动重合闸（Automatic Reclosing）逻辑中，其稳定运行是调度命令得以实施的根本保证。

大型工业、石化和采矿企业配电系统： 对于拥有独立变电所的大型工业用户，如石化联合工厂、钢铁冶金、采矿业等，电力的不间断供应是生产的生命线。这些企业的主配电室中使用的ABB开关柜，都需要 SCYC51010 58052515G 这样的控制单元来管理进线和出线回路。它不仅执行保护逻辑，还承担了与工厂级能源管理系统（Energy Management System, EMS）或分布式控制系统（DCS）的接口功能，使得操作员可以通过上位机实现遥控遥信（Remote Control/Remote Indication）功能。

轨道交通与基础设施项目： 在地铁、高铁等轨道交通项目中，牵引供电系统的中压开关设备对可靠性要求极高。SCYC51010 58052515G 在这些场合负责快速隔离供电故障，避免影响列车运行安全。此外，在大型数据中心、医院等对供电质量（Power Quality）有特殊要求的关键基础设施中，它也扮演着安全联锁和快速切换的关键角色。

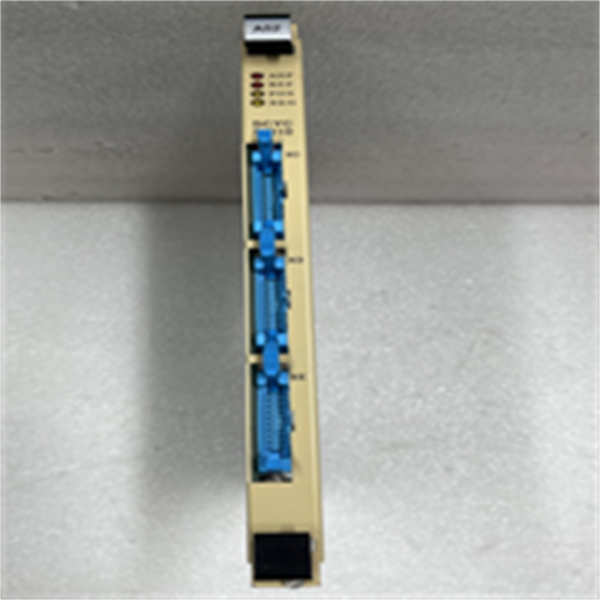

SCYC51010 58052515G ABB

相关产品

SCYC51010 58052515G 模块通常是作为ABB开关柜的一个组件出现，因此它的关联产品多是同系列的其他控制或保护单元：

REF615/REL670：ABB的继电保护装置系列，这些保护继电器的跳闸命令会发送给SCYC51010 58052515G 执行。

SCYB51010：可能是与SCYC51010 58052515G 配合使用的另一类控制或测量模块，通常用于其他辅助功能。

SCX51010：该系列控制板卡的可能变体或升级版本，在不同批次或不同功能的开关柜中可能使用。

UniGear ZS1/ZM：ABB中压开关柜的经典系列，SCYC51010 58052515G 是这些柜体二次控制箱内的标准配置单元。

VD4 断路器：ABB的真空断路器型号，是SCYC51010 58052515G 直接控制的主要执行机构。

安装与维护

安装前准备：由于SCYC51010 58052515G 属于二次回路的关键模块，安装前必须确保开关柜完全断电并接地，执行五防操作。模块通常是插拔式设计，安装时需将SCYC51010 58052515G 准确地插入到控制箱内的专用槽位或底座（Base Plate）中，确保连接器（Connector）完全咬合，且面板螺丝紧固。在连接外部控制线（如来自继电保护、就地控制开关）时，务必对照出厂接线图，核对端子号和电压极性（尤其 24 VDC 和 110 VDC 的区分），接错线轻则烧毁模块，重则引发跳闸事故。接线完成后，应使用万用表进行绝缘和通断测试，确保二次回路没有短路或虚接现象。

维护建议：SCYC51010 58052515G 是高可靠性模块，本身的故障率极低。日常维护的重点是连接稳固性和环境清洁。每年应进行一次停电检查，确认所有接线端子（包括信号线和电源线）的螺钉紧固，防止因震动或热胀冷缩引起的虚接。同时，检查SCYC51010 58052515G 模块所在控制箱的防尘防潮情况。虽然模块的工业防护等级较高，但长期的粉尘积累或潮湿环境，仍可能导致板卡表面爬电或信号干扰。
