工业通讯“老兵”：GE 531X307LTBAJG1 终端模块，稳定可靠，品质保障！

描述

GE 531X307LTBAJG1：这块LAN终端板，是GE 531X系列里的“硬通货”，专为EX2000励磁系统打造。它的核心功能是作为控制板和外部设备之间的通讯接口，完美适配各种I/O需求。输入电压范围：2~240V AC/DC，输出类型：低压/低电流C型继电器，指示灯：15个LED指示灯。要搞定工业通讯难题，找它就对了！原厂正品，库存充足，要货直接说！

531X307LTBAJG1 产品概述

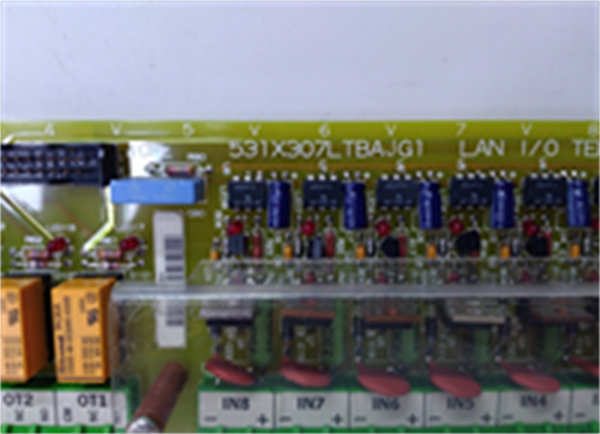

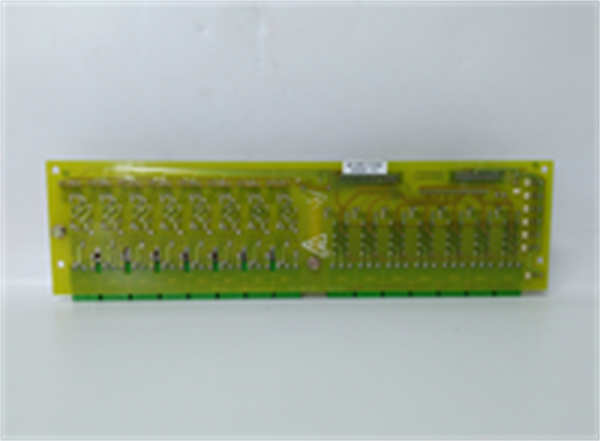

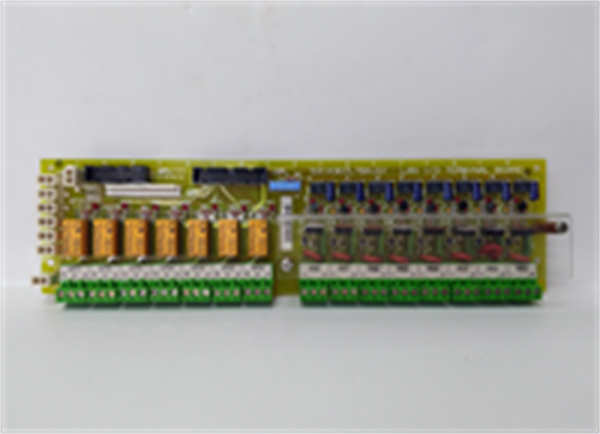

GE 531X307LTBAJG1 LAN终端板，是通用电气（GE）针对其成熟的EX2000励磁系统和531X系列驱动器平台开发的一款关键I/O接口模块。在整个自动化控制系统中，531X307LTBAJG1 的角色非常明确，它就是连接“大脑”与“四肢”的“神经中枢”。它主要承担两项核心任务：一是将来自各种现场设备，比如传感器、开关、联锁装置等的复杂信号，经过处理和转换，变成主控制板能够理解和执行的逻辑信号（24V DC）；二是反向传递主控制板的控制指令，通过其继电器输出，精准控制外部的执行机构，比如指示灯、接触器等。

这块531X307LTBAJG1 不仅仅是一个简单的信号转换器，更是整个系统稳定性的重要保障。它的设计考虑到了工业现场各种复杂的电气环境，能够接受宽范围的AC/DC输入信号，并通过内置的电路将它们标准化。这种设计极大地简化了系统集成的工作，使得不同类型的现场设备可以轻松地接入EX2000系统。在大型发电机组的励磁控制、石油化工的驱动控制以及其他需要高可靠性自动化控制的工业场景中，GE 531X307LTBAJG1 都是不可或缺的组成部分。它的稳定性和可靠性，直接影响着整个系统的响应速度和运行安全，是保障设备“心脏”持续跳动的关键所在。

531X307LTBAJG1 GE

531X307LTBAJG1 技术规格

主要特点和优势

531X307LTBAJG1 这块卡能屹立不倒，自有它的独门绝活。首先，它的宽电压输入范围（Wide Voltage Input Range）简直就是为工业现场量身定制的。从2V到240V的AC或DC信号，它都能照单全收，然后统一转换成系统内部所需的24V DC逻辑信号。这就像是个“万能适配器”，不管你现场设备的电压有多杂，它都能给你整得明明白白，省去了很多额外的信号处理模块，直接降低了系统复杂度和成本。

其次，强大的I/O处理能力也是它的一大亮点。531X307LTBAJG1 提供了8个可配置的数字量输入和7个继电器输出，这在很多中小型控制系统中已经足够使用。这些继电器输出（Relay Outputs）是Form C型的，既能作为常开（Normally Open）又能作为常闭（Normally Closed），灵活性非常高，能直接驱动外部的电磁阀、指示灯等，减少了中间环节，让控制链条更短、更可靠。

最关键的，是它的高可靠性和诊断功能。这块板卡的设计遵循了GE一贯的高标准，能在恶劣的工业环境下稳定工作。板载的15个LED指示灯（LED Indicators）就像是它的“眼睛”，能实时显示每个输入和输出点的状态。哪个信号没过来，哪个继电器没动作，一看灯就知道，排查故障那叫一个方便。在那些不能停机的关键应用中，这种即时诊断能力简直就是救命稻草。很多客户都跟我们反映，正是531X307LTBAJG1 的这些特点，才让他们在系统维护时省了大事。

The GE 531X307LTBAJG1 is a robust and highly reliable LAN I/O Terminal Board, primarily engineered to function as a critical interface within the GE 531X series of drives and exciters, particularly the renowned EX2000 system. Its core advantage lies in its exceptional input signal versatility, capable of accepting a wide range of AC and DC voltages from 2V to 240V and standardizing them into a consistent 24VDC logic signal for the control board. This feature significantly streamlines system integration and simplifies wiring complexity. The board is equipped with eight configurable digital inputs and seven low-voltage, low-current Form C relay outputs, providing a flexible and powerful solution for managing various external devices like interlocks, pushbuttons, and pilot contacts. Moreover, the 531X307LTBAJG1 incorporates onboard diagnostic LEDs, offering real-time status monitoring for each I/O point. This proactive diagnostic capability is invaluable in reducing troubleshooting time and enhancing system uptime, a critical consideration in high-stakes industrial applications. Its durable build and stable performance make it a preferred choice for retrofits and maintenance in demanding environments such as power generation and process control.

应用领域

GE 531X307LTBAJG1 这块卡，最“吃香”的地方就是那些对可靠性和稳定性要求极高的工业现场。首当其冲的就是电力行业，特别是大型发电机组的励磁控制系统。在GE的EX2000励磁系统里，531X307LTBAJG1 就像是现场信号的“守门员”，负责把来自各种传感器、断路器、保护装置的信号，准确无误地传输给主控单元，确保发电机电压、无功功率的稳定控制。

除了电力，石油化工和冶金行业也是它的主战场。这些行业的生产线往往庞大而复杂，涉及到大量的电机、泵、阀门和各种连锁保护系统。531X307LTBAJG1 在这里扮演着分布式I/O模块的角色，它能够分散部署在现场，将远端设备的信号集中处理后，通过带状电缆（Ribbon Cable）高效地传输给中央控制器。这种应用模式，既减少了长距离布线的麻烦，也提高了整个系统的响应速度和抗干扰能力。简单来说，只要是需要将现场的各种开关量信号（Digital Signals）准确、快速地接入控制系统的场合，531X307LTBAJG1 都能派上大用场。

相关产品

531X307LTBAJG1 在GE的EX2000系统里，不是孤军奋战，它有一大堆“战友”：

531X307LTBAHG1：和 531X307LTBAJG1 是同系列产品，通常在某些细微的硬件版本或功能上有所不同，但大多数情况下可以互为备件。

531X305NTBAG2：这是NTB/3TB终端板，经常与 531X307LTBAJG1 配套使用，提供额外的模拟量和数字量I/O扩展，功能上是很好的补充。

531X300CCHAEM1：驱动控制板，是EX2000系统的“大脑”，531X307LTBAJG1 的所有I/O信号最终都会汇集到它这里进行处理。

531X303MPAAMG1：电源模块，为包括 531X307LTBAJG1 在内的整个控制系统提供稳定可靠的直流电源。

531X304TRABG1：继电器终端板，当 531X307LTBAJG1 的继电器输出不足时，可以与之配合，扩展更多的输出点。

531X307LTBAJG1 GE

安装与维护

安装前准备: 安装 531X307LTBAJG1 前，你得先做足功课。第一条，也是最要命的一条，必须确保控制柜的电源已经彻底断开，并且挂上警示牌。然后，拿出你的防静电手环，把它牢牢地戴在手腕上，另一端夹在机柜的金属框架上，这是保住 531X307LTBAJG1 这块板子的“命脉”。仔细检查模块外观，看看有没有运输过程中造成的物理损伤。最后，对照着系统的接线图，确认所有的带状电缆和端子接线都对得上号，别插错了，那可是大麻烦。

维护建议: 531X307LTBAJG1 的日常维护其实不复杂，但贵在坚持。最重要的就是保持环境的清洁和干燥。定期用吸尘器或无尘布清理模块表面的灰尘，特别是那些散热孔和连接器。灰尘堆积不仅影响散热，还可能导致短路。另外，每年定期检查一次所有接线端的紧固情况，看看有没有松动。可以利用模块上的LED指示灯，定期对每个I/O点进行一次简单的功能测试，确保所有输入输出都工作正常。
