工业网络集成核心：施耐德 TSXSCP114 端口扩展与多协议通信模块

描述

TSXSCP114 产品概述

兄弟，你问的 Schneider TSXSCP114，是施耐德 Modicon PLC 系统里的通信“瑞士军刀”。在工业现场，光有高性能的 PLC 不够，你得让它能跟五花八门的设备说话。尤其是那些古老的、非标准的，或者地理上分散的仪表、变频器、条码阅读器等，它们往往只支持最基本的 RS-232 或 RS-485 串行通信。而 TSXSCP114 的任务，就是为你的 PLC 主机提供这种灵活且专业的串行通信接口。

Schneider TSXSCP114 模块通常插在 PLC 机架的扩展槽位上，通过背板总线与 CPU 通信。它的核心功能是协议转换和数据缓冲。它接收来自 PLC CPU 的通信请求（比如读写寄存器），然后将这些请求转换成标准的 Modbus RTU/ASCII 报文或自定义 ASCII 字符串，通过 RS-485/RS-232 物理接口发送到现场设备。收到现场设备的响应后，它又将数据格式化，再传回 PLC CPU 的内存区。

这块 TSXSCP114 的价值在于其灵活性和高性能。它不仅能以主站（Master）身份去轮询（Polling）现场的从站设备，也能以从站（Slave）身份接入更高级别的监控系统。对于那些需要集成大量串口设备、或者需要快速数据交换的分布式控制应用，Schneider TSXSCP114 是一个不可或缺的通信扩展器。

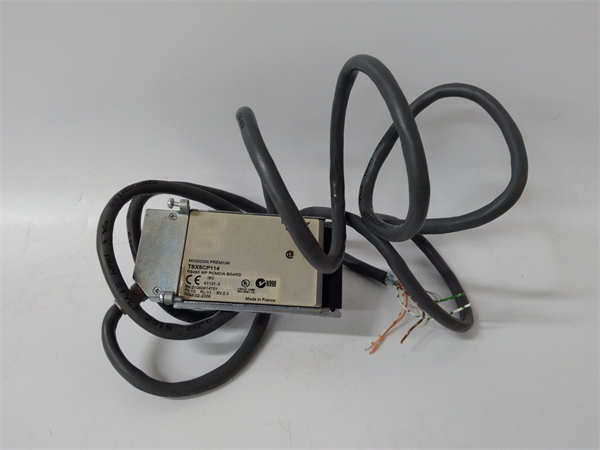

TSXSCP114 Schneider

主要特点和优势

串行通信的多功能性和灵活性：TSXSCP114 的突出优势是它在串行通信方面的多面手能力。它通常支持 RS-232C 接口用于点对点短距离通信或调试，也支持 RS-485/RS-422 接口用于多点组网（Multi-Drop Networking）和长距离传输。这种双重接口能力，使得一块 Schneider TSXSCP114 就能适应各种复杂的现场布线需求，极大地简化了系统集成工作。

强大的 Modbus 协议支持：作为 Modicon 的产品，TSXSCP114 对 Modbus 协议的支持自然是炉火纯青。它能够轻松配置为 Modbus RTU/ASCII 的主站或从站，可以高效地管理一个或多个 Modbus 从站网络。通过 PLC 编程软件（如 Concept 或 Unity Pro），工程师可以轻松配置通信参数、波特率、数据格式以及轮询列表（Polling List），实现与各种仪表、传感器、执行器的无缝数据交换。

支持自定义 ASCII 协议：这是一个解决通信“疑难杂症”的硬核功能。在工控现场，总有一些老旧的、专有的或非标准的设备，它们不遵循 Modbus 这种标准协议，而是使用简单的 ASCII 字符字符串进行通信。TSXSCP114 支持灵活的 ASCII 字符模式编程。这意味着你可以用 PLC 逻辑来定义报文的头、尾、数据长度和校验方式，让 PLC 能够与这些非标设备直接对话，这对于自动化升级和兼容旧系统是至关重要的。

通信任务的有效卸载：与 PLC 主 CPU 相比，TSXSCP114 作为专用的通信处理器，能够独立地执行通信协议栈和底层时序控制。这有效地将通信任务从 CPU 上卸载，避免了大量通信请求对 PLC 主控制逻辑扫描周期 (Scan Cycle) 造成干扰，确保了控制程序的实时性 (Real-Time Performance) 和高确定性 (Determinism)。

The Schneider TSXSCP114 module is a robust serial communication expansion card designed for the Modicon TSX PLC families. Its primary function is to provide highly flexible, high-speed RS-232/RS-485 ports, essential for integrating third-party devices and legacy equipment into the control system. The TSXSCP114 excels in supporting Modbus RTU/ASCII (Master and Slave) protocols, allowing the PLC to efficiently manage a distributed network of peripherals. A key feature is its ability to handle custom ASCII character protocols, making it an indispensable tool for non-standard communication challenges, such as interfacing with specialized instruments or proprietary equipment. By executing communication tasks independently, the TSXSCP114 effectively offloads the communication processing burden from the main PLC CPU, thereby preserving the deterministic performance and fast scan time of the control logic—a critical requirement for continuous manufacturing processes.

应用领域

TSXSCP114 的应用场景非常广泛，主要集中在需要多点、多协议串行通信的场合。

分散式水处理和泵站监控：用于连接分散在远处的RTU（远程终端单元）、流量计、水质分析仪等。这些设备通常采用 Modbus RTU 协议，通过 RS-485 网络进行远距离通信。TSXSCP114 作为 PLC 的通信主站，负责高效、周期性地采集这些分散设备的数据。

楼宇自动化和HVAC集成：用于将 PLC 与采用 Modbus 或其他串行协议的智能电表、变频器、风机控制单元等设备集成。TSXSCP114 能够提供必要的多端口通信能力，实现楼宇系统的集中监控和能耗管理。

老旧系统和专有设备升级：在传统工厂的自动化升级项目中，往往会遇到大量只能通过 RS-232 接口通信的旧设备（如条码阅读器、打印机、或专有仪器）。TSXSCP114 利用其自定义 ASCII 协议功能，解决了数据接口不兼容的难题，保护了客户的设备投资。

小型生产线和包装机械：用于快速、点对点地连接 伺服驱动器、HMI 或传感器阵列。TSXSCP114 的高性能串行端口保证了这些设备之间指令和反馈信号的快速响应和准确性。

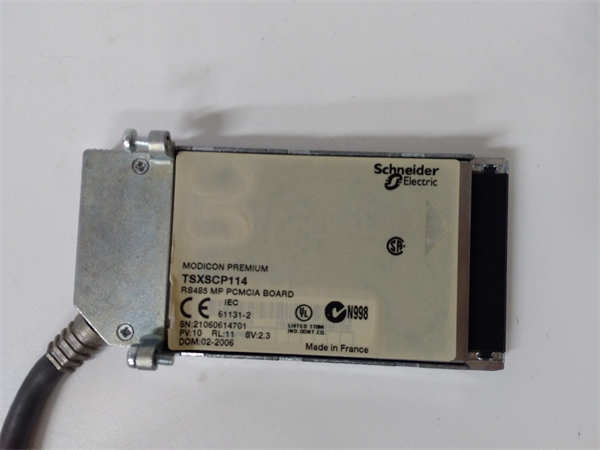

TSXSCP114 Schneider

相关产品

TSXSCP114 作为施耐德 Modicon TSX 系统的串行通信模块，通常与以下产品相关联：

TSXSCP214：通常是 TSXSCP114 的双端口版本，提供更多的串行通信接口。

TSXSCY21601：Modicon Premium 系列的以太网 TCP/IP 通信模块，用于替代 TSXSCP114 的串行接口，用于更现代的网络。

TSXP57 系列：Modicon Premium 系列的主 CPU 模块，TSXSCP114 必须插在这些 CPU 所在机架中才能工作。

TSXSCP111：可能是 TSXSCP114 的早期版本或功能简化版本。

TSXETZ410：Modicon Premium PLC 系统的以太网通信模块，常用于高速网络。

安装与维护

安装前准备: 安装 Schneider TSXSCP114 模块时，必须遵循 PLC 系统的断电操作规范，将其插入 Modicon PLC 机架上的任意空闲槽位。在物理接线上，必须仔细核对串行通信电缆的引脚定义（TXD/RXD/GND），特别是使用 RS-485 接口时，必须确保总线上的所有设备，包括 TSXSCP114，都正确设置了终端电阻（Termination Resistor），以防止信号反射，确保 115.2 Kbps 级别的高速通信稳定。安装完成后，需在 PLC 编程软件中对 TSXSCP114 进行地址分配和端口参数配置。

维护建议: Schneider TSXSCP114 的维护重点在于监控其通信状态 LED。如果 COMM 或 ERR 指示灯持续闪烁或亮红灯，通常表明存在通信故障或协议错误。
