工业控制电源核心！ACME T-2-53007-S 250VA 隔离变压器，NEMA 3R防护首选

描述

ACME Electric T-2-53007-S：这块单相低压通用型干式变压器，那是工业控制电源里的“万金油”！它核心价值在于实现电压匹配和隔离，专为将高压主电源安全可靠地转换为控制系统所需的 120/240 VAC。额定容量：0.25 kVA (或 250 VA)，初级电压：240 V×480 V，防护等级：NEMA 3R 封装。ACME T-2-53007-S 采用环氧树脂封装（Encapsulated），专治各种潮湿、多尘的工业“恶劣环境”。

T-2-53007-S 产品概述

ACME Electric 的 T-2-53007-S (标准型号为 T253007S) 是一款非常经典的单相、低压、干式、通用型配电变压器。在工业自动化领域，它的定位至关重要——它就是你控制系统电源的**“保护伞”和“适配器”。想象一下，你厂房的主电源可能是 480 V 或 240 V 的高电压，但你娇贵的 PLC、DCS、继电器和接触器线圈都需要 120 V 甚至更低的电压才能工作，这时候，你就得靠这台 ACME T-2-53007-S 变压器来完成降压（Step-Down）**的任务。

这台变压器最突出的特点就是它的环氧树脂封装（Encapsulated）结构。其核心的线圈和铁芯被电气级硅胶和树脂化合物完全浇注密封起来。兄弟，这可不是为了好看，这是为了在最恶劣的环境下保证它的可靠性。在那些多尘、潮湿，甚至有轻微腐蚀性化学物质的现场，比如水处理厂、化工厂或一些户外应用中，这种封装设计能够彻底将湿气和空气隔绝在外，防止线圈腐蚀和绝缘性能下降。所以，你手里的这台 ACME T-2-53007-S，不仅能完成电压转换，还能提供电气隔离（Electrical Isolation），有效滤除高压侧的瞬态尖峰和噪声，给下游的控制设备提供一个干净、稳定的电源。其 0.25 kVA (或 250 VA) 的容量，完美适用于中小型的控制盘柜和照明电路。

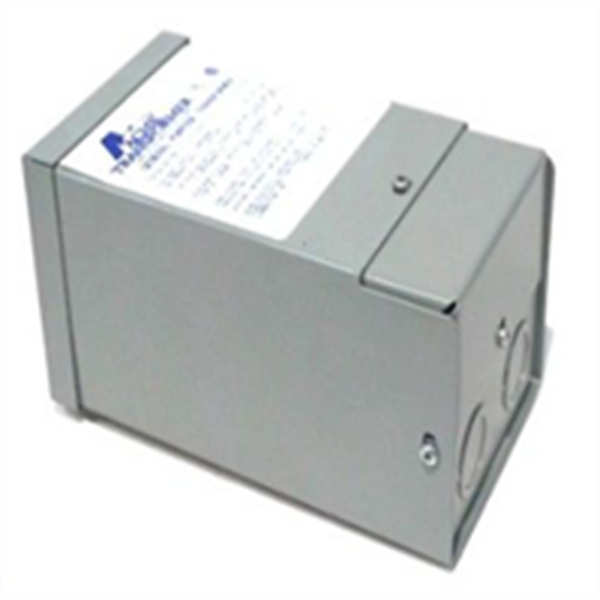

T-2-53007-S ACME

T-2-53007-S 技术规格

主要特点和优势

咱这台 ACME T-2-53007-S，虽然是个“小家伙”，但一身的本事可不少，它能在工业现场常年跑下来不趴窝，靠的就是这几点“硬功夫”。

封装核心，抗击环境：变压器的核心线圈和铁芯采用的是环氧树脂（Epoxy Resin）整体封装，这是它最大的亮点，没有之一。这种结构带来的直接好处就是具备防尘、防潮、防腐蚀的能力。你想想，在那些有水汽、有油污、有粉尘的场所，普通的开放式变压器分分钟就绝缘下降、寿命缩短，而 ACME T-2-53007-S 的 NEMA 3R 外壳加上内部的密封浇注，可以直接在室内外通用，大大拓宽了它的应用场景。

灵活的多电压输入/输出：这台 ACME T-2-53007-S 的设计非常灵活。初级绕组提供 240 V 和 480 V 两种电压可选，通过简单的接线端子配置就能实现。次级绕组则提供 120 V/240 V 的双电压输出。这种**多抽头（Multiple Taps）的设计，极大地减少了备件型号，让一个型号就能满足多种供电需求，对于备件管理来说，那叫一个省心省力，降低了你的库存单位（SKU）**数量。

卓越的电气隔离与保护：在工业控制中，电源的质量（Power Quality）和稳定性比什么都重要。这款变压器自带静电屏蔽（Electrostatic Shield）设计，能有效隔离初级和次级之间的容性耦合（Capacitive Coupling），大大减少电网侧的瞬态浪涌和高频噪声通过变压器传递到控制回路，从而保护下游的敏感电子设备，比如你昂贵的可编程逻辑控制器（PLC）或分布式控制系统（DCS） I/O 模块。

符合工业级认证：ACME T-2-53007-S 获得了 UL 506 和 CSA C22.2 等重要安规认证，这在全球工业应用中都是**“通行证”。其绝缘系统达到 Class 155∘C，温升限制在 115∘C，这意味着它具有极佳的热稳定性和过载能力**。同时，变压器的运行噪音低于 NEMA 标准，即使安装在控制室附近，也不会造成明显的噪声污染，这设计，相当人性化。

The ACME T-2-53007-S (T253007S) Single-Phase Dry-Type Transformer stands out in its class primarily due to its Epoxy Encapsulation technology. This construction method involves completely sealing the core and coil assembly within electrical-grade silica and resin compounds, creating an impenetrable barrier against moisture, dirt, and corrosive elements. This superior environmental protection is mandated for reliability in harsh industrial locations such as processing plants, pumping stations, and outdoor installations, where its NEMA 3R enclosure further ensures integrity. The transformer offers high versatility with its dual primary (240 V×480 V) and dual secondary (120 V/240 V) windings, significantly simplifying system design and inventory management. Equipped with an integrated Electrostatic Shield, the ACME T-2-53007-S ensures the delivery of clean power to sensitive control devices by effectively attenuating line noise and transient voltages. Its robust thermal design, evidenced by the Class 155∘C insulation system and conservative temperature rise, guarantees exceptional longevity and reliability under continuous load conditions.

应用领域

ACME T-2-53007-S 这台变压器，别看它功率不大，但用得地方可就多了，几乎渗透到所有需要精确控制和稳定电源的工业领域。

工业控制面板供电： 这是它最常见的应用场景。在任何自动化控制柜（Control Panel）中，都需要它将来自主配电系统的 480 V 或 240 V 降压到控制电压，例如 120 V，来驱动中间继电器（Interposing Relays）、电磁**接触器（Contactors）**的线圈、指示灯、冷却风扇以及其他辅助设备。T-2-53007-S 的 0.25 kVA 容量对于这类小型至中型控制回路来说，供电是绰绰有余。

机械设备本地电源隔离： 在大型机床、包装机械、输送线等单机设备（Skid-Mounted Equipment）上，为了安全和电压匹配，常常需要一个本地的隔离变压器。ACME T-2-53007-S 可以作为安全隔离变压器，为维修或操作人员提供一个**中性点接地（Grounding）**的 120 V 电源，符合 OSHA 等安全标准。

户外及恶劣环境应用： 得益于它NEMA 3R的封装外壳，它特别适用于那些不理想的环境。比如，水泵站、污水处理设施、码头机械或露天配电箱，这些地方潮湿、多尘甚至有腐蚀性气体，ACME T-2-53007-S 都能稳定运行，不掉链子。

小型配电和照明电路： 在工厂车间、仓库或偏远工地的临时设施中，T-2-53007-S 也可以用来为小型工具、工位照明或通信设备提供 120 V 电源，灵活部署，即插即用。它的高防护性和紧凑体积，让它成为现场快速安装的理想选择。

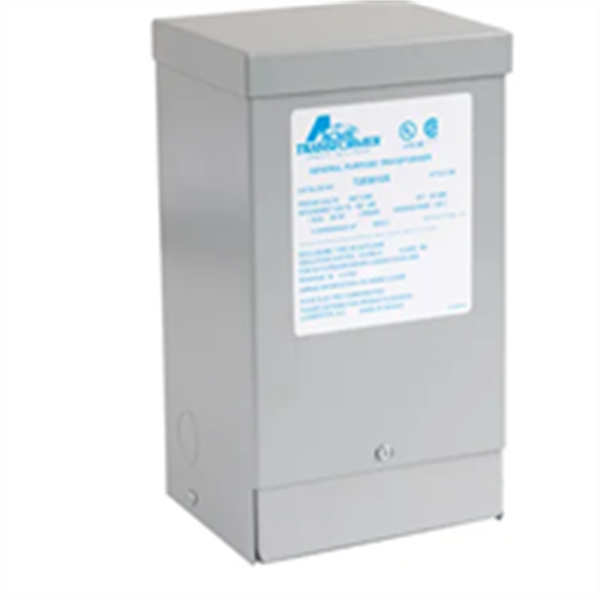

T-2-53007-S ACME

相关产品

ACME T-2-53007-S 属于 ACME Electric 的 T 系列通用型变压器，与它功能类似或在同一系列中的型号主要根据容量和电压等级变化：

T-2-53006-S (T253006S)： 类似于 T-2-53007-S，但容量更小，通常是 0.15 kVA (或 150 VA)，适用于更小的控制柜。

T-2-53008-S (T373007S)： 升级版本，容量增加到 0.375 kVA (或 375 VA)，适合需要更大电源余量的控制系统。

T-2-53009-S (T503007S)： 容量为 0.5 kVA (或 500 VA)，这是 T 系列小容量干式变压器中常见的较大规格。

T-1-53007-S (T253001S)： 额定容量与 T-2-53007-S 相同 (0.25 kVA)，但初级电压可能只有 208 V 或 240 V 单一选项，灵活性稍差。

安装与维护

安装前准备：在安装 ACME T-2-53007-S 之前，首先要确认接线图，特别是初级 240 V 和 480 V 的连接方式，必须严格按照变压器铭牌或手册指示，将正确的电压线连接到对应的抽头（Taps）上，高压接错低压可能会导致变压器过热烧毁。其次，T-2-53007-S 属于壁挂式设计，安装时务必选择一个通风良好、远离热源的位置，并且要保证外壳接地（Grounding）可靠，确保人员和设备安全。最后，确认上游的断路器（Circuit Breaker）或熔断器（Fuse）的选型正确，其额定电流应能承受变压器次级满载电流并提供足够的短路保护（Short-Circuit Protection）。

维护建议：ACME T-2-53007-S 这种干式封装变压器的维护工作量非常小，主要在于外部检查。每年至少进行一次目视检查，查看外壳是否有物理损坏或过热的痕迹，特别是顶部的出线口和接线端子处。由于它不依赖油或复杂的冷却系统，不需要进行液体采样或滤油。核心维护是检查所有连接螺栓和接线端子是否紧固，因为在工业运行的震动和温度变化下，连接松动是导致局部过热和故障的主要原因。
