工业保护终端“神助攻”：GE R-TPD3 扩展单元，提升继电器功能可靠性！

描述

GE R-TPD3：这块保护继电器辅助模块，是电力系统保护终端里的“硬通货”！它的核心功能是为继电器主机提供额外的数字量输入/输出（I/O）扩展或专用通信接口，确保保护逻辑的灵活配置和可靠运行。兼容平台：GE Multilin/MiCOM系列，功能类型：I/O扩展或电源/通信接口，工作电压：取决于主继电器。专治各种复杂的保护和监控难题。

R-TPD3 产品概述

兄弟，聊到 GE R-TPD3 模块，咱们得把它放在电力保护继电器这个大背景下去看。它不是一个主保护继电器，但它是一个不可或缺的辅助单元。它的基本定位是：扩展 GE Multilin 或 MiCOM 系列保护继电器功能。在许多电力应用中，例如变电站或大型工业配电，一个继电器主机提供的数字量输入/输出（DI/DO）点数往往不够用，需要额外的点数来实现复杂的联锁逻辑，或者需要一个专用的接口来接入特定的网络。

这时候，GE R-TPD3 就登场了。它通常以插件卡的形式安装在继电器背部或附件槽位，能够提供额外的DI/DO通道，让继电器能处理更多的开关量信号。更关键的是，它还能作为特定的通信接口 (Communication Interface)，比如光纤端口或某些专有的总线接口，实现继电器与变电站自动化系统 (Substation Automation System, SAS) 的高速、隔离通信。这块 GE R-TPD3 的价值，就在于它极大地增强了主继电器的应用灵活性和系统集成能力，让继电器真正成为一个多功能的智能电子设备 (Intelligent Electronic Device, IED)。

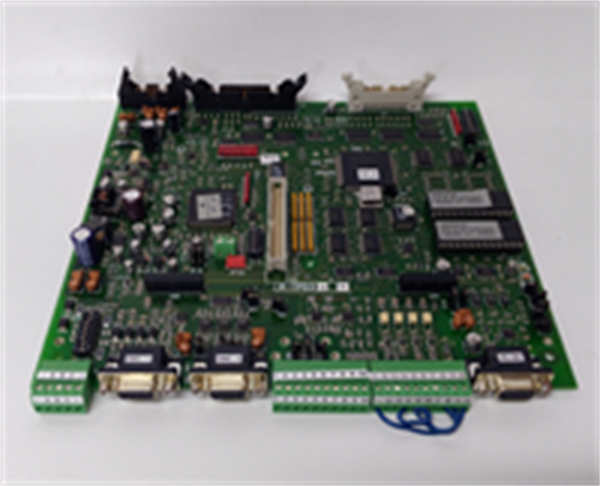

GE R-TPD3

R-TPD3 技术规格

主要特点和优势

老哥，要说这 GE R-TPD3 有啥真本事，那必须提它的系统兼容性和信号的纯净度。

无缝集成，功能秒扩展：这模块最大的优点就是它对 GE Multilin 继电器的原生支持。它不是一个“打补丁”的外接设备，而是继电器系统架构的一部分。你把它插上去，继电器的固件立马就能识别并管理它提供的额外I/O点或通信功能。这种无缝集成 (Seamless Integration) 带来的好处就是配置简单、运行稳定，避免了外接设备带来的复杂性和潜在的电磁干扰 (Electromagnetic Interference, EMI) 问题。这对于需要处理毫秒级保护逻辑的继电器来说，简直是救命稻草。

高等级信号隔离：既然是用于保护继电器的，可靠性是第一位的。GE R-TPD3 在设计时，对所有扩展的数字量输入和输出都采用了高等级的光电隔离。这隔离可太重要了！它能有效阻断来自现场的瞬时过电压 (Transient Overvoltage)、地回路噪声 (Ground Loop Noise) 等干扰，确保继电器采集到的信号是纯净、准确的，避免误动或拒动。无论是作为I/O扩展还是专用通信接口，GE R-TPD3 都以其坚实的硬件基础，保障了整个保护控制系统 (Protection and Control System) 的稳定性和精确性。拥有 GE R-TPD3，你就等于给你的保护继电器加了一套高可靠性的“外挂”。

The GE R-TPD3 module serves a critical role in enhancing the adaptability and robustness of GE’s protective relays. Its key strength lies in providing flexible expansion, primarily focused on auxiliary functionalities like I/O densification or specialized communications. The design features a native interface for seamless integration with the host Multilin or MiCOM relay, eliminating compatibility issues and simplifying the configuration process within the Relay Setting Software. Crucially, the module incorporates high-dielectric strength optical isolation across all its digital interfaces. This isolation is fundamental in substation environments, effectively preventing external transients, surge voltages, and ground potential rise (GPR) from compromising the sensitive microprocessor and protection logic of the main relay. By enhancing the number of digital inputs and outputs, the R-TPD3 enables more complex interlocking schemes and status monitoring capabilities without sacrificing the cyber security or operational integrity of the entire Intelligent Electronic Device (IED). This makes the GE R-TPD3 an indispensable component for modernizing and optimizing power system protection schemes.

应用领域

这 GE R-TPD3 辅助模块的应用领域，核心就是所有部署了 GE Multilin 或 MiCOM 保护继电器的关键电力和工业现场。

电力变电站自动化：在输电和配电级的变电站中，继电器主机负责线路保护、变压器保护等核心功能，而 R-TPD3 则负责处理大量的辅助信息和控制信号。例如，它可能用于接收断路器的气压状态、弹簧储能状态、隔离刀闸位置等非保护类DI信号，并通过额外的DO点来执行站控系统的远程操作 (Remote Operation)，实现变电站的自动化 (Automation)。

大型工业配电系统：在炼钢厂、石化联合装置、矿山等拥有自建电网或复杂配电网络的工业企业中，GE R-TPD3 用于扩展电机保护继电器或馈线保护继电器的功能，以满足工厂内复杂的设备联锁 (Equipment Interlocking) 要求。它确保了保护继电器不仅能跳闸，还能通过额外的I/O点，与上游的分布式控制系统 (DCS) 或能源管理系统 (EMS) 协同工作。

发电机保护与控制：在电厂的发电机和励磁系统保护中，R-TPD3 可用于提供更多的DO点来控制不同的跳闸回路，确保发电机在故障时能够快速、选择性地从电网中脱离，保障机组安全。总而言之，GE R-TPD3 是实现保护、控制、监测、通信一体化的关键帮手。

相关产品

GE R-TPD3 作为功能扩展模块，通常与以下GE保护继电器主机或附件配合使用：

GE Multilin UR 系列：如UR C30（控制继电器）、UR F60（馈线保护继电器）等，R-TPD3 直接作为这些主机的I/O扩展或通信接口。

GE Multilin MiCOM P44x 系列：如P441、P442等，这模块也兼容MiCOM平台的某些特定继电器，起到辅助功能增强的作用。

GE MPU/MPS 系列电源：如果 R-TPD3 具有电源功能，它可能与主继电器使用的主电源模块 （MPU）配套，提供隔离或冗余供电。

GE R-DPDx 系列：同系列的数字量扩展模块，功能上与 R-TPD3 类似，但可能提供的I/O点数或通信类型有所不同。

GE Multilin EnerVista 软件：用于配置和管理 R-TPD3 模块的I/O设置和通信参数的上位机工具。

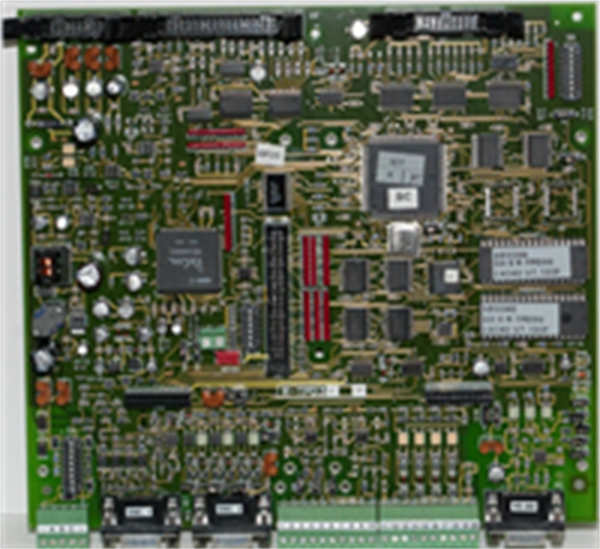

GE R-TPD3

安装与维护

安装前准备:在安装 GE R-TPD3 模块之前，必须确保主保护继电器已完全断电，且所有端子已释放电荷，安全第一！R-TPD3 模块通常采用背板卡接式安装，在将其插入主继电器的专用插槽时，需要轻柔且用力均匀，确保接插件完全到位。插好后，务必使用对应的配置软件（如EnerVista），让继电器主机识别新安装的 GE R-TPD3 模块，并进行I/O映射和功能激活。跳过这一步，模块虽然装上了，功能也启动不了。

维护建议: GE R-TPD3 本身作为电子插件卡，维护频率极低。主要的维护工作集中在系统联调和软件诊断上。建议定期检查其连接的端子排是否有松动或腐蚀，确保信号传输的可靠性。在进行继电器例行试验（Routine Test）时，应同时测试 GE R-TPD3 提供的DI/DO点的功能。
