安全系统旗舰：ICS TRIPLEX T8110C 处理器模块性能与高可用性优势

描述

T8110C 产品概述

兄弟们，你问的 ICS TRIPLEX T8110C 可不是个善茬，它是专门为保命和保厂子设计的！这块模块是 ICS TRIPLEX Trusted 或 Trident 安全仪表系统的真正核心。在炼油厂、天然气处理站或者核电站那种地方，一旦出现超温、超压、泄漏或火灾，留给控制系统反应的时间是以毫秒计的。这时候，如果普通的 PLC 出了故障，那后果不堪设想。而 ICS TRIPLEX T8110C 的出现，就是为了解决这个“绝对不能出错”的痛点。

T8110C 模块的核心设计理念是三重冗余 (Triple Modular Redundancy, TMR)。在一个 T8110C 控制器中，实际上是三块完全独立的 CPU 模块同时并行运行，执行完全相同的控制逻辑。4它们之间通过高速光纤或专有安全总线实时交换数据，并采用**“二选三”（2-out-of-3）的表决机制来处理所有的输入信号和执行所有的输出指令。这意味着，只要三块 CPU 中有两块工作正常**，系统就能继续安全、无误地运行。即便其中一块 ICS TRIPLEX T8110C 模块彻底失效，系统也能无扰动地容忍故障，并发出报警，这就是所谓的“故障容忍度” (Fault Tolerance)。

所以，这块 T8110C 不仅是处理器，它更是一道坚不可摧的安全屏障。它负责执行 SIS 系统中所有经过 SIL 3 认证的安全逻辑，实时处理来自现场的安全传感器数据，并在需要时果断执行紧急停车 (Emergency Shutdown, ESD) 或火气系统 (Fire & Gas, F&G) 的动作。

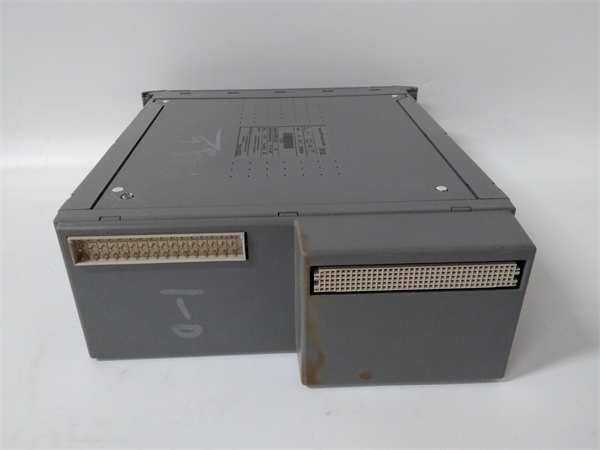

ICS TRIPLEX T8110C

主要特点和优势

三重冗余 (TMR) 架构的极致可靠性：ICS TRIPLEX T8110C 的 TMR 架构是它与众不同的核心。这不仅仅是硬件冗余，它是一种完全的容错设计。在输入端，三个独立通道采集的信号会经过 T8110C 内部的表决逻辑进行多数表决，过滤掉单点故障带来的错误信号（例如传感器损坏）。在输出端，三个独立通道执行的指令也经过表决，只有多数指令一致时才会被执行。这种机制保证了在第一个、甚至第二个故障发生时，系统不会误跳车（无误动作），同时保持运行（高可用性）。

最高安全完整性等级 (SIL 3) 认证：T8110C 模块获得了IEC 61508/61511 等国际标准认证，达到了SIL 3 (Safety Integrity Level 3) 的最高安全等级。这意味着它具有极低的失效概率，能够安全地执行紧急停车和保护功能。在许多国家和行业规范中，用于保护人员、环境和资产的核心 SIS 必须达到 SIL 3 等级，T8110C 是满足这一苛刻要求的业界标杆。

快速、确定的控制和诊断周期：在安全系统中，反应速度至关重要。ICS TRIPLEX T8110C 采用高性能处理器，确保其控制周期（Cycle Time）和诊断周期（Diagnostic Cycle）都是快速且确定性 (Deterministic) 的。这意味着从安全传感器采集到信号，到 T8110C 计算逻辑并发出动作指令，整个时间延迟是可预测且极短的。同时，它具备深度在线诊断 (Deep Online Diagnostics) 功能，几乎可以实时检测到任何内部或外部的故障，并准确隔离问题，但不会影响安全逻辑的执行。

强大的通信与集成能力：T8110C 通过专有的安全总线与其他 I/O 模块和控制器进行高速通信，所有通信数据都经过安全协议和校验码的保护，防止数据被篡改。它还支持与其他 DCS 系统（如 DeltaV、Honeywell TDC 3000）的集成，允许操作员在不干扰安全回路的前提下，监控 SIS 系统的状态和数据，实现了控制与安全的有效隔离 (Segregation of Control and Safety)。

The ICS TRIPLEX T8110C processor module is the centerpiece of the Trusted/Trident Safety Instrumented System, specifically engineered to achieve Safety Integrity Level 3 (SIL 3) certification.7 Its fundamental strength lies in the Triple Modular Redundancy (TMR) architecture, where three independent processors execute control logic in parallel and use a 2-out-of-3 voting mechanism for all I/O signals and outputs. This patented technology ensures unparalleled fault tolerance, allowing the system to sustain two concurrent failures without causing a spurious trip, thus maximizing both safety and system availability (High Availability). The T8110C employs high-speed processors for deterministic execution of complex safety logic and possesses extensive online diagnostics capabilities that continuously monitor the health of all components and sensors in real-time. This combination of triple hardware redundancy, continuous software voting, and deep internal diagnostics makes the ICS TRIPLEX T8110C the industry’s benchmark for reliable and fast response in critical process safety applications, ensuring the highest level of protection against life-threatening hazards.

应用领域

ICS TRIPLEX T8110C 的应用范围集中在那些一旦出错就会造成巨大人员伤亡、环境破坏或经济损失的领域。

石油、天然气和石化工业：用于紧急停车系统（ESD）和火气系统（F&G）。在炼油厂、海上平台、液化天然气（LNG）终端等设施中，T8110C 监控所有关键参数，如高压、低液位、有毒气体泄漏，一旦超限，立即执行安全联锁动作，将设备安全停机。

核电和电力工业：在核电厂的反应堆保护系统或安全停机系统中，对可靠性的要求是绝对的。ICS TRIPLEX T8110C 用于执行最高级别的安全逻辑，确保核反应堆在意外情况下能够安全、及时地被关闭。

化工和制药：用于监控高风险化学反应釜和有毒物质处理单元。T8110C 在这些场景下提供可靠的超压保护、温度失控保护，防止爆炸或有毒气体泄漏。

冶金和重工业：在大型高炉、连铸机等涉及高温、高压、高速运动的设备上，T8110C 作为设备保护和人员安全系统的核心，防止灾难性的设备故障。

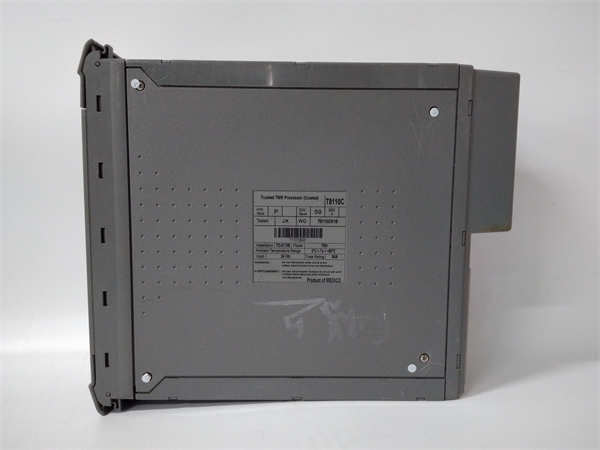

ICS TRIPLEX T8110C

相关产品

T8110C 作为 ICS TRIPLEX Trusted/Trident 的核心 CPU，通常与以下模块配合使用：

T8111C：T8110C 的一个可能的版本或增强型号，在内存、处理器速度或通信接口上有所提升。

T8403：Trusted 系统中的数字量输入 (Digital Input, DI) 模块，负责采集现场安全开关信号。

T8431：Trusted 系统中的数字量输出 (Digital Output, DO) 模块，负责控制安全执行器（如 ESD 阀门）。

T8480：Trusted 系统中的模拟量输入 (Analog Input, AI) 模块，用于采集温度、压力等连续安全参数。

T9403：Trusted 系统中用于冗余电源供电的电源模块。

T8151B：Trident 系统中的主处理器模块，与 T8110C 属于同类核心部件。

T8311：Trusted 系统中的通信接口模块，负责与操作员站或 DCS 系统的通信。

安装与维护

安装前准备: 安装 ICS TRIPLEX T8110C 模块时，必须确保它被安装在专用的 Trusted/Trident 机架的正确槽位中。T8110C 模块通常支持在线热插拔，但更换操作前必须严格遵循系统手册，确保备用模块已配置并同步完成。在 TMR 系统中，必须检查机架背板的三条总线连接是否完好，以及 T8110C 模块上的光纤或电缆连接是否可靠，以保证三个冗余通道之间的实时同步。

维护建议: ICS TRIPLEX T8110C 的维护重点在于持续监控其 TMR 状态和深度诊断报告。应通过 Trusted 软件实时查看三路 CPU 的运行状态、表决结果和内部诊断代码。
