双重保障：ABB 216DB61 保护系统模块，工业安全不二之选！

描述

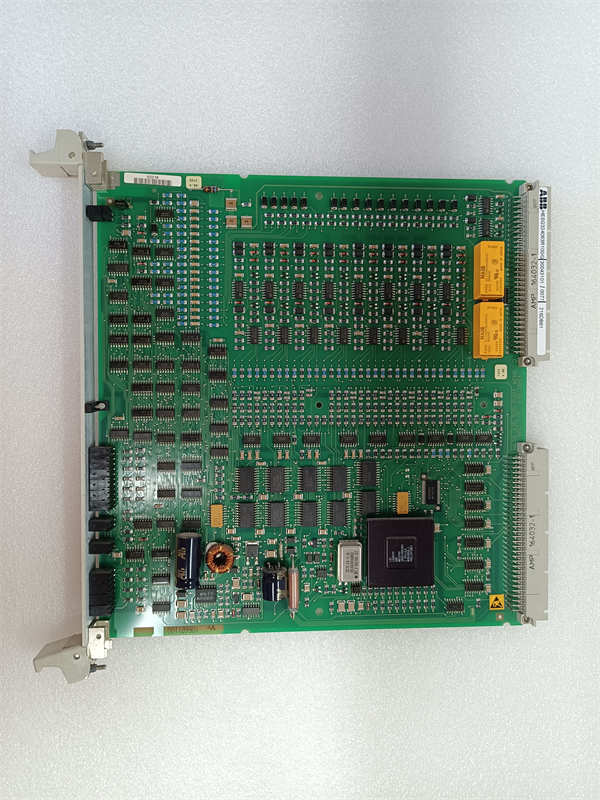

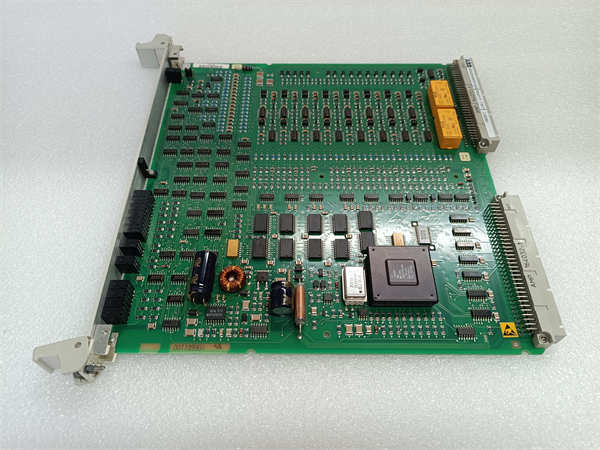

ABB 216DB61：这款二进制输入/跳闸输出单元，是ABB Procontrol等系统中的关键保护模块！它集16个数字量输入和8个跳闸输出于一体，用于实时监测现场信号并执行紧急跳闸指令。输出保护：监控输出放大器，状态指示：前面板LED灯。广泛应用于电力、重工业的保护系统，确保设备和人员安全。原厂正品，品质可靠，是您工业安全的“守护神”！

ABB 216DB61 产品概述

老铁，你这次问的 ABB 216DB61，它可不是个简单的数字量输入模块，也不是单纯的输出模块，它是ABB在工业自动化，特别是电力系统和大型工业过程保护领域里，一个非常关键的复合型输入/输出单元，通常被称作二进制输入/跳闸输出单元 (Binary Input/Tripping Output Unit)。这玩意儿可不一般，它既能像“眼睛”一样接收和处理来自现场的各种开关量信号，又能像“拳头”一样，在危急时刻迅速发出跳闸指令，直接干预和保护设备。

ABB 216DB61 模块的核心作用，就是为整个控制系统提供一个高度可靠的“安全保障接口”。它通常包含16个数字量输入通道，这些通道能够接收来自各种辅助继电器、限位开关、保护装置或现场传感器发出的二进制信号。这些输入信号对于控制系统来说，是了解设备状态、判断工艺流程是否异常的关键信息来源。比如，一个断路器跳闸了，或者某个设备的紧急停止按钮被按下了，这些信号都会通过 216DB61 快速地传递给处理器单元（比如 216VC62a），让系统迅速做出判断。

更重要的是，ABB 216DB61 还集成了8个跳闸输出通道，这些输出通道专门用于控制辅助跳闸继电器，直接执行保护功能的跳闸命令。在像发电机保护、变压器保护这样的关键应用中，一旦检测到故障，系统需要以毫秒级的速度发出跳闸指令，切断故障源，防止设备进一步损坏或事故扩大。216DB61 的这些跳闸输出是经过特殊设计和监控的，确保其在关键时刻能够可靠动作。模块前面板的LED指示灯还能清晰地显示每个输入和输出通道的工作状态，这对于现场的快速故障诊断和维护来说，简直是太方便了。所以说，ABB 216DB61 模块是保障工业设备和人员安全的“双保险”，是工业控制系统里不可或缺的“硬核”成员。

ABB 216DB61

ABB 216DB61 技术规格

主要特点和优势

老铁，ABB 216DB61 这种模块，那可是工业系统里的“安全卫士”和“信息枢纽”，它能成为关键应用的“座上宾”，靠的就是它那几板斧的真本事。

首先，它最大的特点就是输入与输出的复合集成设计。你想想看，一个模块既能接收来自现场的16路数字量输入信号（比如传感器到位、限位开关触发），又能提供8路专门用于紧急跳闸的输出通道，这在空间有限、布线复杂的工业现场，简直就是“一石二鸟”！这种集成度，不仅简化了系统架构，减少了所需的模块数量，还大大方便了安装和维护。特别是它的跳闸输出，那可是经过特殊设计的，具有监控输出放大器 (Monitored Output Amplifiers) 功能，这意味着每次跳闸指令发出，模块都会对输出回路进行自我检测，确保指令能够可靠地传达并执行，这对电力系统中的保护跳闸而言，是至关重要的可靠性保障。

其次，ABB 216DB61 在确保系统安全和快速响应方面表现卓越。在电力、石油石化这种高风险行业，设备的任何异常都可能导致灾难性的后果。216DB61 通过快速接收外部信号（比如过流、过压保护信号），并迅速将信息传递给处理器，同时在必要时果断发出跳闸命令，能够在故障发生的第一时间切断危险源，将损失降到最低。它的跳闸输出设计，就是为了在这种“千钧一发”的时刻，以最高的可靠性执行保护动作。再加上它前面板上那一排排的LED指示灯，无论是哪个输入信号触发了，还是哪个跳闸输出动作了，都能直观地进行状态显示 (Status Indication)。维护人员在现场一看，哪个灯亮了，哪个设备有动作，一清二楚，大大缩短了故障诊断时间，提高了应急处理的效率。

最后，作为ABB Procontrol系统家族的一员，ABB 216DB61 继承了成熟系统的稳定性和兼容性。它不是一个独立工作的“单兵”，而是紧密配合整个DCS系统运行。它能够与处理器单元（如 216VC62a）、电源模块以及各种中继模块无缝协作，共同构建一个强大的、分布式控制系统 (Distributed Control System, DCS)。这种系统级的设计理念，确保了模块间数据交换的高效性和稳定性。而且，ABB 216DB61 的模块化设计 (Modular Design)，使其在设备机架中可以方便地插拔，这对于系统的扩展、维护和更换都提供了极大的便利性。即便面对工业现场的严苛环境，比如电磁干扰 (Electromagnetic Interference, EMI) 或者温度波动，216DB61 都能凭借其坚固的工业级设计，保持长期的稳定运行，真正做到了“关键时刻不掉链子”。

Partner, the ABB 216DB61 module is akin to the “safety guardian” and “information hub” of industrial systems. Its ability to serve in critical applications stems from its core competencies.

Firstly, its most significant feature is its integrated design for both input and output functionalities. Imagine a single module that can receive 16 digital input signals from the field (e.g., limit switch triggers, relay activations) while simultaneously providing 8 dedicated tripping output channels. In space-constrained and complex industrial environments, this is incredibly efficient, essentially “killing two birds with one stone”! This level of integration not only simplifies the system architecture and reduces the number of modules required but also greatly facilitates installation and maintenance. Particularly, its tripping outputs are specially designed with Monitored Output Amplifiers. This feature means that every tripping command issued is self-checked by the module to ensure the command is reliably transmitted and executed, which is paramount for the dependable operation of protection tripping in power systems.

Secondly, the ABB 216DB61 excels in ensuring system safety and rapid response. In high-risk industries like power generation, oil, and petrochemicals, any equipment anomaly can lead to catastrophic consequences. The 216DB61 rapidly receives external signals (e.g., overcurrent, overvoltage protection signals) and quickly relays this information to the processor. Concurrently, when necessary, it decisively issues tripping commands, allowing for the immediate isolation of the hazard, minimizing equipment damage or accident escalation. Its tripping output design is specifically engineered for executing protective actions with the highest reliability during these critical, split-second moments. Furthermore, the array of LED indicators on its front panel provides clear and immediate Status Indication for every input and output channel. Maintenance personnel can quickly identify activated inputs or outputs on-site, significantly reducing troubleshooting time and improving emergency response efficiency.

Lastly, as an integral member of the ABB Procontrol system family, the ABB 216DB61 benefits from the stability and compatibility of a mature and proven system architecture. It does not operate in isolation but seamlessly integrates with the entire Distributed Control System (DCS). It collaborates effortlessly with processor units (like 216VC62a), power modules, and various relay modules to construct a robust, Distributed Control System (DCS). This system-level design philosophy guarantees the efficiency and stability of data exchange between modules. Moreover, the 216DB61‘s Modular Design allows for easy insertion and removal from equipment racks, which greatly simplifies system expansion, maintenance, and replacement. Even in harsh industrial environments, such as those with significant Electromagnetic Interference (EMI) or temperature fluctuations, the 216DB61 maintains long-term stable operation due to its robust industrial-grade design, truly ensuring it performs when it matters most.

应用领域

老铁，ABB 216DB61 这款模块，那可是在那些对设备安全、运行稳定性和快速响应要求极高的工业现场，扮演着“定海神针”的角色。它就是为那些不允许一丝一毫差错的“关键时刻”而生的。

它最核心的应用，那必须是电力行业的保护系统。在发电厂（无论是水电、火电还是核电）、变电站和输配电系统中，216DB61 是发电机保护、变压器保护和线路保护系统中的关键组成部分。它接收来自电流互感器、电压互感器等外部保护继电器的二进制信号，一旦检测到短路、过载、失磁等故障，216DB61 就会毫不犹豫地发出跳闸指令，瞬间切断故障回路，保护昂贵的发电机、变压器免受损坏，防止电网事故扩大。

其次，在石油天然气、石化和化工行业，ABB 216DB61 同样是安全仪表系统 (Safety Instrumented System, SIS) 和紧急停车系统 (Emergency Shutdown System, ESD) 的重要成员。在这些行业，泄漏、火灾、爆炸等风险是常态。216DB61 会接收各种安全传感器（如气体探测器、火焰探测器、紧急停车按钮）的信号，并在检测到危险时，迅速发出跳闸指令，控制安全阀关闭、泵停止、设备隔离等紧急动作，确保人员和资产的安全。

此外，在冶金、矿山以及其他重工业领域，凡是涉及到大型高价值设备、复杂工艺流程且对安全性有严苛要求的场合，216DB61 都有用武之地。例如，在大型轧钢机、提升机、选矿设备中，它会监测设备状态、接收操作指令，并在异常情况下快速执行保护性跳闸，防止设备损坏或生产事故。可以说，ABB 216DB61 模块是这些关键工业场景中，实现高度自动化、保障生产安全、降低运营风险的“无名英雄”。

相关产品

ABB 216DB61 作为ABB Procontrol系统中的重要模块，通常与以下“兄弟姐妹”们一起协同作战，构成一个完整的控制和保护系统：

ABB 216VC62a / 216VC62b / 216VC63 (处理器单元): 这是整个控制系统的“大脑”，负责执行复杂的保护逻辑和控制算法，然后与 216DB61 进行数据交换，接收输入信号并发出跳闸指令。

ABB 216AB61 (数字量输出单元): 上次咱们聊过的那个，它提供通用数字量输出，常用于非紧急的信号指示或辅助控制，与 216DB61 的专用跳闸输出功能形成互补。

ABB 216EA61 / 216EA62 / 216AD11 (模拟量输入单元): 这些模块负责采集现场的模拟量信号（如电压、电流、温度等），并将这些数据转化为数字信号供处理器分析，处理结果可能导致 216DB61 的跳闸动作。

ABB 216GE61 (输入辅助继电器单元): 负责接收外部信号，并通过继电器将信号传递给 216DB61 的数字量输入通道。

ABB 216GA62 (跳闸继电器单元): 216DB61 的跳闸输出通常会连接到 216GA62 这样的辅助跳闸继电器单元，由其驱动高功率的断路器跳闸线圈。

ABB 216NG61 / 216NG62 / 216NG63 (电源模块): 为 216DB61 和所有机架中的电子模块提供稳定的直流电源。

ABB 216MB61 / 216MB62 (设备机架): 216DB61 和其他所有模块都插在这个机架上，通过机架背板进行通信和供电。

ABB HIEE400961R1 UFB009AE01 (二进制I/O和跳闸单元): 这是Procontrol P13系统中的一个类似功能模块，功能与 216DB61 有相似之处，但可能针对不同版本系统或特定应用有所区别。

ABB 216DB61

安装与维护

安装前准备: 兄弟，安装 ABB 216DB61 这种关键的保护模块，容不得半点马虎。首先，老规矩，安全第一！必须确保控制柜及对应机架的电源彻底断开，并做好挂牌上锁 (Lockout/Tagout)，这是铁律！然后，静电防护不能忘，带上防静电腕带，接地要良好， handling 216DB61 时务必轻拿轻放，只接触模块边缘，避免触碰金手指。在把模块插进去之前，仔细检查机架上的插槽，确保干净无杂物，插槽和模块的金手指都没有弯曲或损伤。216DB61 是插卡式的，对准机架插槽，均匀用力推入，直到模块完全卡到位，接口插紧。最后，对照系统图纸，仔细连接 216DB61 的输入输出线缆，确保每根线都接到了正确的位置，极性不能反，螺丝要拧紧，不能有松动。

维护建议: ABB 216DB61 是个“硬骨头”，但适当的维护能让它“长命百岁”。首先，保持控制柜内部环境的整洁干爽是基础。定期清理积灰，确保通风良好，环境温度和湿度在规定范围内。其次，定期检查 216DB61 模块本身及所有连接线缆的物理状况，看看有没有腐蚀、磨损、松动或者过热的迹象，特别是那些连接到现场跳闸回路的线缆，更要重点关注。前面板的LED指示灯是你的“眼睛”，日常巡检时多留意它们的状态，输入信号有没有正常触发，跳闸输出有没有异常激活，这些都能提供早期预警。别忘了利用ABB控制系统提供的诊断工具，定期对 216DB61 模块进行健康检查，看看有没有内部故障代码或者警告信息。
