T8403 ICS TRIPLEX Trusted TMR 24 Vdc 数字量输入模块

ICS Triplex T8403(属于Trusted®TMR系统)是一款专为安全仪表系统（SIS）设计的高度可靠的24 Vdc数字量输入模块。它以其卓越的故障容忍度而闻名，通过采用三重模块冗余（TMR）架构，为每个数字量输入通道提供全面的冗余和高可用性。这意味着即使模块内部的某个组件发生故障，T8403也能继续提供准确的输入信号，从而最大限度地降低了误跳闸和系统停机的风险，这对于石油天然气、化工、电力等高危行业的关键安全应用至关重要。

T8403模块能够连接多达40个现场数字量输入设备，如开关和传感器。其每个输入都经过三路复制，并通过精密的Sigma-Delta输入电路进行电压测量，确保了极高的测量精度。此外，T8403还具备用户可配置的阈值电压，以确定现场输入状态，并支持线路监测功能，能够独立检测每个输入通道的开路和短路故障，进一步提升了系统的诊断能力和安全性。集成板载事件序列（SOE）报告功能，具备1毫秒的分辨率，能够精确记录输入状态变化，为事故分析和故障排除提供了宝贵的时间戳数据。T8403凭借其无可比拟的可靠性、全面的诊断功能和TÜV IEC 61508 SIL 3认证，是构建极致安全和高可用性工业控制系统的理想选择。

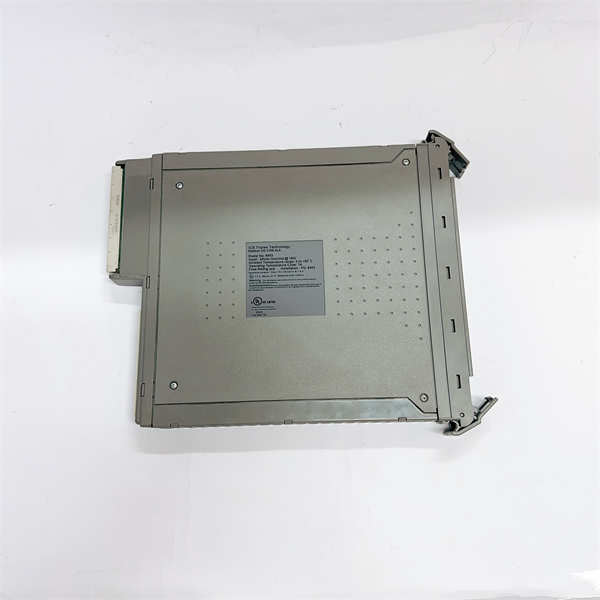

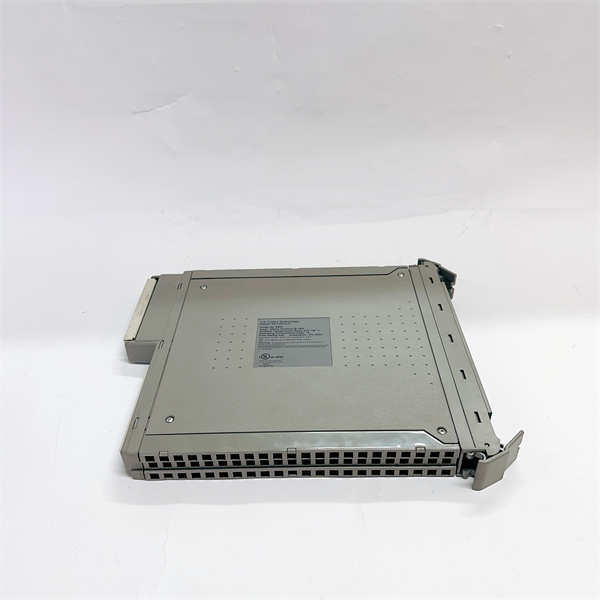

T8403 ICS TRIPLEX

技术规格

产品型号：T8403

制造商：ICS Triplex(现为Schneider Electric旗下Triconex品牌)

产品类型：Trusted TMR 24 Vdc数字量输入模块

输入通道数：40个，三重模块冗余(TMR)

输入电压：24 VDC(典型)，支持0V至24V DC范围

输入电流：2 mA(典型)

信号类型：数字量输入

故障容忍度：三重模块冗余(TMR)架构

SOE报告分辨率：1毫秒

诊断功能：综合诊断，线路监测(开路/短路)

隔离：2500 V脉冲耐压光电/电流隔离屏障

安全完整性等级(SIL)：TÜV IEC 61508 SIL 3认证

工作温度范围：-40°C至+70°C

存储温度范围：-55°C至+85°C

相对湿度：5%至95%RH(非冷凝)

安装方式：DIN导轨安装(兼容Trusted®系统机架)

物理尺寸：约12.7 x 8.9 x 2.3 cm(或16 cm x 16 cm x 12 cm，根据来源有差异)

重量：约0.34 kg(340 g)或0.8 kg(根据来源有差异)

可热插拔：支持(在特定配置下)

主要特点和优势

ICS Triplex T8403数字量输入模块以其卓越的安全性、可靠性和先进的功能，在高危工业应用中提供了无可比拟的优势：

三重模块冗余(TMR)架构:T8403的核心优势在于其固有的三重模块冗余设计。每个数字量输入信号都通过三个独立的输入通道进行处理和验证，确保即使单个通道或组件发生故障，模块仍能继续提供准确、无误的数据。这种“2取3”投票机制消除了单点故障，极大地提高了系统的可用性和防止误跳闸的能力，是实现最高安全完整性等级（SIL 3）的关键。

高密度与灵活的输入能力:T8403模块提供40个数字量输入通道，在紧凑的物理尺寸内实现了高密度I/O。每个通道都能够精确读取24Vdc信号，并支持用户可配置的阈值电压，使其能够灵活适应不同类型的开关和传感器，简化了现场设备连接。

全面的诊断与线路监测:T8403集成了全面的板载诊断功能，能够持续监测模块自身状态和每个输入通道的健康状况。此外，其独特的线路监测功能可以独立配置，检测现场电缆的开路和短路故障，无需额外硬件。这些诊断能力显著增强了故障检测和容忍度，减少了维护工作量和停机时间。

精确的事件序列(SOE)报告:模块提供板载SOE报告功能，分辨率高达1毫秒。任何输入状态的变化都会触发一个SOE条目，精确记录事件发生的时间。这对于事故分析、故障追溯以及优化过程运行具有极高的价值，使得操作人员能够迅速识别问题的根本原因。

TÜV IEC 61508 SIL 3认证:T8403经过TÜV莱茵认证，符合IEC 61508标准的安全完整性等级3(SIL 3)要求。这表明该模块在预防危险故障方面具备极高的能力，使其成为执行紧急停车系统(ESD)、燃烧器管理系统(BMS)和高完整性压力保护系统(HIPPS)等安全关键应用的理想选择。

支持热插拔与简化维护:T8403模块支持在线热插拔（在特定伴侣插槽或SmartSlot配置下）。这意味着在系统运行过程中，无需停机即可进行模块的更换或维护，极大地提升了系统的可维护性和可用性，降低了运营成本。

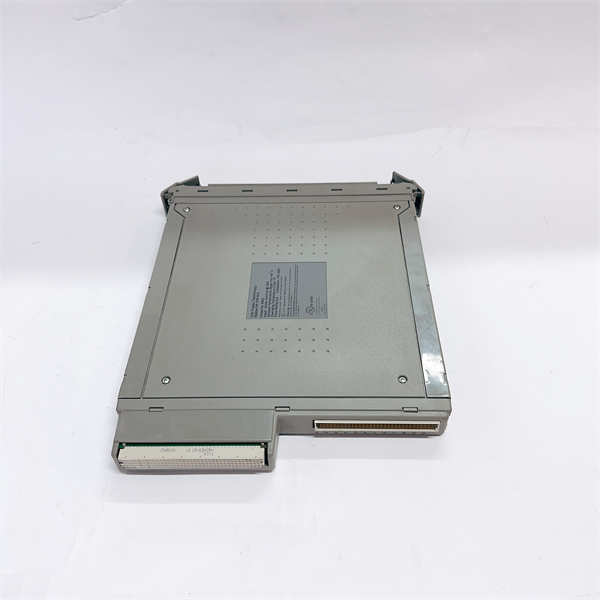

T8403 ICS TRIPLEX

应用领域

ICS Triplex T8403数字量输入模块因其卓越的安全性、可靠性和高可用性，广泛应用于对安全和关键控制有极高要求的工业领域。

在石油和天然气工业中，无论是上游勘探、中游管道运输还是下游炼化过程，T8403都是紧急停车系统（ESD）、火气系统（F&G）和高完整性压力保护系统（HIPPS）的核心组成部分。它精确监测关键开关、压力变送器、液位开关等安全相关输入信号，确保在检测到危险工况时能迅速、可靠地执行安全联锁和停车动作，保护人员、资产和环境。

在化工和制药行业，对生产过程的安全性和合规性要求极为严格。T8403用于监测反应釜的安全联锁状态、有毒气体泄漏传感器、安全门开关以及其他关键工艺参数的数字输入。其TMR架构确保了即使在恶劣环境下也能提供不间断的、高完整性的输入数据，防止危险化学品泄漏、爆炸等事故发生。

在电力行业，包括火力发电厂、核电站和输配电系统，T8403在汽轮机控制、锅炉保护和发电机安全停机系统中发挥着关键作用。它监测诸如紧急停机按钮、超速开关、锅炉水位限制开关等重要的数字量输入信号，确保在异常情况下能够迅速、安全地将设备带到安全状态，防止重大设备损坏和电力供应中断。

在铁路和交通控制系统中，T8403可用于监测道岔位置、轨道占用状态、信号灯状态以及紧急停车按钮等关键数字量输入，确保列车运行的安全性和可靠性。

此外，T8403也适用于冶金、矿业以及任何需要最高级别安全完整性、高可用性和强大诊断功能的工业自动化和控制应用，为操作人员和关键资产提供最强大的保护。

安装与维护

安装前准备：在安装ICS Triplex T8403数字量输入模块之前，请务必详细阅读Triconex Trusted®系统安装手册以及所有相关的安全规范。首先，确保控制系统的主电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电或残余电压。由于T8403模块内部包含静电敏感元件，操作人员必须佩戴防静电手套，并采取其他防静电措施，防止静电放电对模块造成损害。检查模块本体是否有运输损坏，并核对模块型号与系统要求一致。T8403模块安装在Trusted®系统的底板上，因此需确保底板插槽干净无尘，连接器引脚未弯曲或损坏。在连接现场数字量输入电缆时，务必根据接线图正确连接到模块的现场终端单元（FTU），并注意信号极性和接地，以确保信号完整性并符合IEC 61508安全标准。

维护建议：为确保ICS Triplex T8403的长期稳定运行和系统安全，定期的预防性维护至关重要。应定期检查模块的物理连接，确保所有现场接线和底板连接牢固，无松动、腐蚀或绝缘损坏现象。清洁模块表面和模块周围的散热区域，清除灰尘和异物，确保良好的通风，以防止因过热导致的性能下降。监控T8403前面板上的LED指示灯状态，这些指示灯会显示模块健康状况、输入通道状态以及是否存在现场接线故障（如开路或短路）。任何异常的LED指示都应立即引起关注，并根据系统手册进行诊断。定期通过Triconex的诊断软件工具，检查T8403的运行状态、SOE日志和故障历史，以便及时发现并解决潜在问题。由于T8403支持在线热插拔，在需要更换模块时，可在系统运行状态下进行，但务必遵循特定的操作规程，以避免对系统造成冲击或风险。建议定期备份系统配置和程序，以便在模块更换或系统恢复时能够快速配置。
