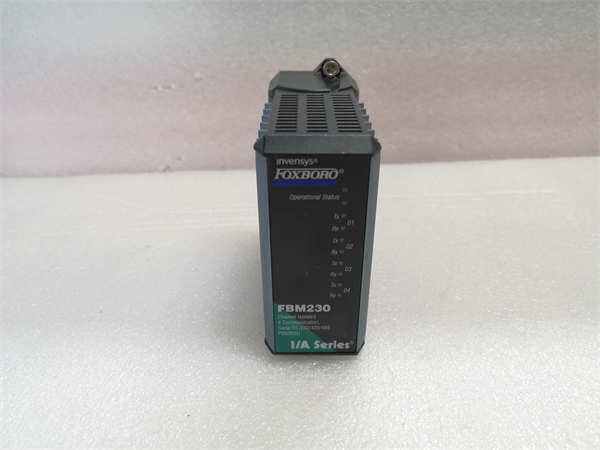

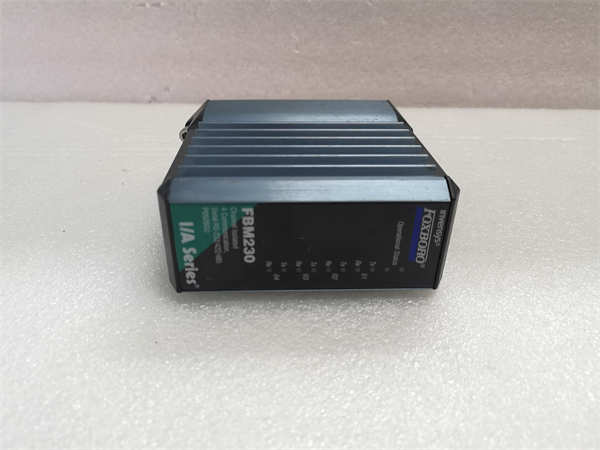

FBM230 P0926GU FOXBORO 现场设备系统集成模块(FDSI)/通讯模块

FOXBORO FBM230 P0926GU是一款高可靠性的现场设备系统集成模块(Field Device System Integrator-FDSI)，属于FOXBORO I/A Series分布式控制系统(DCS)的重要组成部分。FOXBORO FBM230 P0926GU提供了四个独立的串行通讯端口，每个端口都可以通过软件灵活配置为RS-232、RS-422或RS-485通讯标准，从而实现与各种现场设备的无缝集成。这款FOXBORO FBM230 P0926GU模块能够与多达64个RS-485设备或最多4个直接连接的RS-232/RS-422设备进行通讯，极大地扩展了系统的设备连接能力。通过FOXBORO FBM230 P0926GU，现场设备的数据可以高效地集成到Foxboro控制数据库中，为操作员站和控制策略提供实时的过程信息。此外，FOXBORO FBM230 P0926GU还支持从丰富的协议库中下载I/O软件驱动，以适应不同现场设备的通讯协议，展现了其强大的灵活性和兼容性。

FBM230 P0926GU FOXBORO

技术规格

产品型号：FBM230 P0926GU

制造商：FOXBORO(Schneider Electric)

产品类型：现场设备系统集成模块(FDSI)/通讯模块

通讯端口：4个独立串行端口(可配置为RS-232,RS-422,RS-485)

网络接口：可选10 Mbps或100 Mbps以太网(用于系统通讯)

支持设备数：最多64个RS-485设备或4个直接连接的RS-232/RS-422设备

数据传输速率：1200 bps至115.2 kbps(串行),10/100 Mbps(以太网)

供电电压：24 V DC+5%,-10%

功耗：7 W(最大)

工作温度：-20至+70°C(-4至+158°F)

安装方式：模块化底板安装

主要特点和优势

FOXBORO FBM230 P0926GU现场设备系统集成模块具有显著的特点和优势，使其成为连接各种现场设备的理想选择。其四个可独立配置的串行通讯端口提供了极高的灵活性，能够同时连接不同通讯标准的设备，简化了系统架构。FOXBORO FBM230 P0926GU支持多种通讯协议，并且可以通过下载I/O软件驱动来扩展其兼容性，从而能够集成各种类型的智能仪表、执行机构和其他现场设备。

强大的设备连接能力使得单个FOXBORO FBM230 P0926GU模块能够管理大量的现场设备，降低了系统的硬件成本和复杂性。该模块能够将现场设备的数据无缝集成到Foxboro Evo控制系统中，实现数据的实时访问和处理，为操作员提供全面的过程概览。FOXBORO FBM230 P0926GU采用紧凑且坚固的设计，适用于恶劣的工业环境，保证了长期可靠的运行。此外，该模块还支持冗余通讯路径，进一步提高了系统的可用性。

FBM230 P0926GU FOXBORO

应用领域

FOXBORO FBM230 P0926GU现场设备系统集成模块广泛应用于各种工业自动化领域，用于集成和管理各种现场设备，例如：

过程控制系统(PCS)：连接智能变送器、分析仪表、阀门定位器等现场仪表，实现过程参数的监测和控制。

楼宇自动化系统(BAS)：集成HVAC控制器、传感器、执行器等设备，实现建筑环境的智能化管理。

SCADA系统：连接远程I/O模块、RTU(远程终端单元)等设备，实现对广域分布设备的监控和数据采集。

分布式控制系统(DCS)：作为FOXBORO I/A Series或Foxboro Evo系统的扩展通讯接口，连接各种现场总线设备和智能仪表。

通过FOXBORO FBM230 P0926GU，用户可以有效地将各种现场设备的数据集成到控制系统中，实现更高级别的自动化和信息管理。

相关产品

与FOXBORO FBM230 P0926GU现场设备系统集成模块相关的产品包括：

FOXBORO FBM232 P0926GW：另一种现场设备系统集成模块，提供以太网接口，用于连接单端口的现场I/O设备。

FOXBORO FCM100E/ET：现场控制模块，与FBM230通过冗余2 Mbps模块现场总线通讯。

FOXBORO FCP270/FCP280：控制处理器，用于运行控制策略并与FBM230通讯。

FOXBORO I/A Series I/O模块：用于直接连接各种模拟量和数字量现场信号。

各种支持RS-232/422/485或Modbus等协议的现场设备：例如智能仪表、变频器、电机保护装置等。

安装前准备：在安装FOXBORO FBM230 P0926GU现场设备系统集成模块之前，请务必仔细阅读相关的产品手册和系统文档，确保安装环境符合要求。检查模块的包装是否完好，确认型号与订购型号一致。准备好必要的安装工具和线缆，并确保控制系统电源已断开。根据手册的接线图，正确连接现场设备的串行通讯线缆到FOXBORO FBM230 P0926GU的相应端口，并确保连接可靠。根据需要配置每个端口的通讯标准(RS-232,RS-422或RS-485)。将FOXBORO FBM230 P0926GU模块正确安装到控制系统的模块化底板上，并固定牢固。

维护建议：为了确保FOXBORO FBM230 P0926GU现场设备系统集成模块的长期稳定运行，建议定期检查模块的连接器和线缆是否松动或损坏。保持模块清洁，避免灰尘积聚影响散热和信号传输。定期检查模块的指示灯状态，观察是否有异常报警。在进行任何维护操作之前，务必断开控制系统的电源。如需更换FOXBORO FBM230 P0926GU模块，请务必使用FOXBORO提供的原装或认证的备件，并由具备专业知识的人员进行操作。遵循系统维护手册的建议，进行定期的检查和维护，以延长模块和系统的使用寿命。
