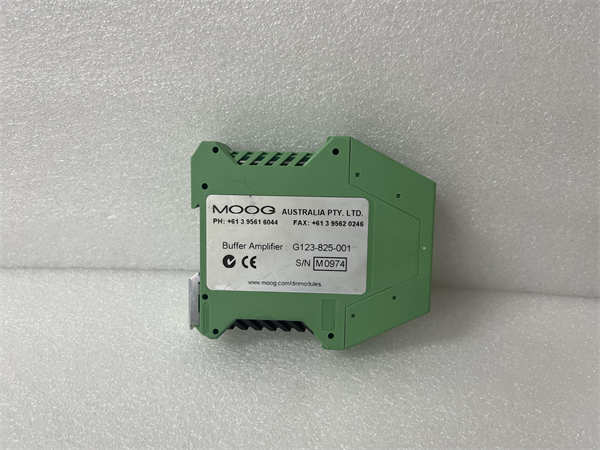

MOOG G123-825-001缓冲放大器是一款紧凑型DIN导轨安装模块，旨在作为标准信号源（如PLC或伺服放大器）的输出与Moog伺服或比例阀之间的接口。这款多功能设备能够接收三种不同类型的信号输入，并可输出与大多数Moog伺服和比例阀兼容的信号，有效解决了不同控制信号与阀门驱动需求之间的兼容性问题。MOOG G123-825-001缓冲放大器集成了单极有源滤波器，能够有效去除输入信号中的噪声，从而提高控制系统的精度和稳定性。无论是连接PLC的±10V或4-20mA输出，还是来自机械反馈(MFB)阀的信号，MOOG G123-825-001都能进行精确转换，确保阀门获得正确的驱动信号。尤其值得一提的是，MOOG G123-825-001还能在不更换伺服放大器的情况下，实现用现代电反馈(EFB)阀替代旧式MFB阀，为系统升级提供了便捷的解决方案。
G123-825-001 MOOG
技术规格
产品型号：G123-825-001
制造商：MOOG
产品类型：缓冲放大器
输入信号：±10 VDC,4-20 mA,机械反馈(MFB)阀电流
输出信号：4-20 mA(固定),0至±10 VDC(固定),0至±5至±100 mA(开关可选)
供电电压：24 VDC(范围22至28 VDC)
最大输出电流：500 mA
输出负载：最小1 kΩ(电压输出),最大500Ω(电流输出)
输入滤波器：单极有源滤波器，时间常数开关可选
指示灯：阀门驱动电压(Vv)和电流(Iv)LED指示
安装方式：DIN导轨安装
尺寸：100 mm(宽)x 108 mm(高)x 22.5 mm(深)
重量：120 g
主要特点和优势
MOOG G123-825-001缓冲放大器具备多项显著的特点和优势，使其在工业控制领域脱颖而出。首先，其输入信号类型的可选择性，包括标准的PLC模拟输出信号以及机械反馈阀的电流信号，为用户提供了极大的灵活性，能够适应各种不同的控制系统和应用场景。其次，输出信号同样可选择，支持4-20 mA、0至±10 VDC以及高达±100 mA的电流输出，能够驱动大多数Moog伺服和比例阀，解决了信号不兼容的常见问题。

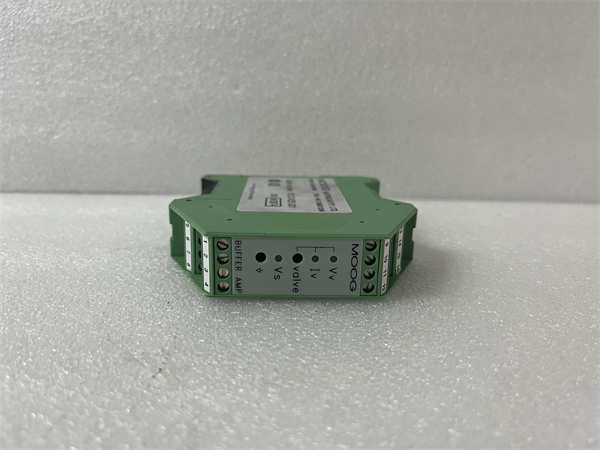

集成的可调输入滤波器是MOOG G123-825-001的另一重要特性，用户可以根据需要选择合适的滤波时间常数，有效抑制输入信号中的噪声干扰，提高控制系统的稳定性和精度。前面板上配备的阀门驱动电压(Vv)和电流(Iv)LED指示灯，以及阀门驱动信号测试点，为系统的调试和故障排除提供了极大的便利，工程师可以直观地了解阀门的驱动状态并进行信号测量。
此外，MOOG G123-825-001采用紧凑的DIN导轨安装设计，节省了控制柜内的空间，安装简便快捷。其24 VDC的供电要求也易于满足。通过这些特点和优势，MOOG G123-825-001缓冲放大器为用户提供了一个可靠、灵活且易于使用的接口解决方案，能够优化控制系统的性能，提高设备的运行效率。
G123-825-001 MOOG
应用领域
MOOG G123-825-001缓冲放大器广泛应用于各种需要精确控制的工业领域，尤其是在使用Moog伺服和比例阀的液压控制系统中。其能够连接PLC或伺服放大器等控制器的模拟输出信号，驱动液压阀门，实现对机械运动的精确控制。典型的应用领域包括：
工业自动化:在需要高精度运动控制的自动化生产线中，MOOG G123-825-001可用于连接PLC控制器和液压执行机构，实现精确的位置、速度和力控制。
伺服液压系统:作为伺服放大器和Moog伺服阀之间的接口，G123-825-001能够确保阀门获得与伺服控制信号相匹配的驱动电流或电压，提高系统的动态响应和控制精度。
机械反馈(MFB)阀升级:MOOG G123-825-001能够将现有伺服放大器的电流输出转换为与现代电反馈(EFB)阀兼容的信号，方便用户在不更换伺服放大器的情况下进行系统升级。
过程控制:在需要通过液压阀门精确调节流量、压力等的过程中，G123-825-001可作为控制系统和阀门之间的可靠接口。
测试设备:在各种需要精确控制液压缸或其他执行机构的测试平台中，MOOG G123-825-001能够提供可靠的阀门驱动信号。
相关产品
与MOOG G123-825-001缓冲放大器相关的产品包括：
MOOG伺服阀(Servo Valves):Moog提供各种型号的伺服阀，可与G123-825-001配合使用，实现精确的液压控制。
MOOG比例阀(Proportional Valves):Moog的比例阀系列也广泛应用于工业控制领域，G123-825-001可以为其提供合适的驱动信号。
PLC(可编程逻辑控制器):G123-825-001可以连接各种品牌的PLC的模拟输出模块，实现对液压阀门的控制。
伺服放大器(Servo Amplifiers):对于使用电反馈阀的系统，G123-825-001可以连接伺服放大器的输出，驱动阀门。
MOOG G123-815缓冲放大器:另一款Moog缓冲放大器，可能具有不同的输入输出特性。
MOOG G123-8xx系列其他信号调理模块:Moog提供多种DIN导轨安装的信号调理模块，用于处理不同类型的工业信号。
安装与维护：安装前准备：在安装MOOG G123-825-001缓冲放大器之前，请务必参考其产品手册和相关的安装指南。确保选择合适的DIN导轨安装位置，并预留足够的空间进行接线和维护。检查供电电源是否为24 VDC，并采取必要的过流保护措施。准备好符合要求的电源线和信号线，建议使用带屏蔽的电缆以提高抗干扰能力。在接线时，务必按照接线图进行操作，确保电源、输入信号和输出信号的正确连接。建议使用带压线帽的线缆端子，以确保连接的可靠性。
维护建议：为了确保MOOG G123-825-001缓冲放大器的长期稳定运行，建议定期检查其在DIN导轨上的固定是否牢固，避免因振动等原因导致松动。保持模块表面的清洁，防止灰尘和污物积聚影响散热。定期检查电源线和信号线的连接是否可靠，有无老化或损坏。如果发现输出信号异常或工作不正常，应首先检查输入信号和供电是否正常，然后参考产品手册进行故障排除。由于MOOG G123-825-001内部包含精密电子元件，建议由经过专业培训的人员进行维护和维修操作。
G123-825-001 MOOG
产品保障
MOOG公司对其MOOG G123-825-001缓冲放大器提供标准的质量保证。
